Содержание статьи:

    Давайте подробно рассмотрим основные этапы монтажа пластиковых окон (краткое описание монтажа можно прочесть по данной ссылке).

    Подготовка окна

    Начать работу нужно с проверки размеров: пластиковые окна, монтаж которых Вы собираетесь произвести, должны соответствовать проему по размерам и конфигурации.

    Убрать декоративные накладки с верхней петли и открыть створку (рис. 1). С помощью отвертки потянуть вниз штифт верхней петли и снять с неё створку (рис.2). Немного наклонить створку на себя и, чуть приподняв вверх, снять её с нижней петли. Если вместо створки в окне установлен глухой стеклопакет, то его необходимо вынуть.

    Крепление створки на петли производится в обратном порядке. При возвращении штифта верхней петли в исходное положение необходимо зафиксировать его с помощью отвертки (рис. 3).

    Рис. 1

    Рис. 2

    Рис. 3

    Прикрепить к нижней части рамы подставочный профиль. По бокам и сверху установить расширители, если они есть в заказе. Перед креплением расширителя к торцу оконной рамы необходимо приклеить ленту ПСУЛ. После этого расширитель и рама стягиваются саморезом. (рис. 4). Длина самореза должна быть на 15 мм больше толщины расширителя.

    Установка окна в проем

    Выбрать способ крепления оконного блока в проеме. Если в качестве крепежа будут использоваться дюбеля, то под них просверливаются отверстия в раме. Их диаметр должен соответствовать размеру монтажных дюбелей. Готовые отверстия нужно очистить от пластиковой и металлической стружки, чтобы она не повредила элементы фурнитуры. Если же окно будет крепиться анкерными пластинами, то их необходимо присоединить к торцевой поверхности окна саморезами (рис. 5).

    Рис. 5

    С помощью отвесов выверить положение окна в проеме по вертикали и горизонтали. Зафиксировать раму монтажными клиньями (рис. 6).

    — нижние и диагональные клинья

    — клинья, удаляемые перед запениванием

    Рис. 6

    Правильность установки проверяют с помощью строительного уровня. Если в одном помещении устанавливается несколько окон, то проверяется также и горизонтальный уровень между соседними проемами.

    Закрепление окна в проеме

    Закрепить шурупами анкерные пластины, удалить опорные клинья (кроме диагональных и нижних)

    Проверить геометрию изделия, сравнив длины по вертикали, горизонтали и диагонали (рис.7).

    Рис. 7

    Диагональные размеры А:

    Если наибольший размер створки менее 1400 мм, то разность диагоналей А не должна превышать 2 мм.

    Если наибольший размер створки более 1400 мм, то разность диагоналей А не должна превышать 3 мм.

    Горизонтальные и вертикальные размеры Б, С:

    Разность размеров не должна превышать 2 мм.

    Застеклить глухую часть, смонтировать открывающиеся створки. Провести проверку работы створки: не должно быть никаких препятствий открыванию-закрыванию, фурнитура не должна скрипеть и издавать нехарактерных щелчков, ударов. Ручка должна двигаться равномерно.

    Запенить окно по всему периметру в глубину шва равномерным слоем. Если ширина монтажного шва превышает 2-2,5 см, то пену необходимо наносить в несколько этапов, послойно, с перерывами в 10-15 минут и с последующим увлажнением. Створки обязательно закрыть.

    Если для отделки откосов и монтажного шва предусмотрено использование штукатурки или герметика, то со стороны улицы должны использоваться штукатурка и герметик с паропроницаемой структурой.

    Отлив крепится к подставочному профилю. Если подставочник отсутствует, то отлив можно прикрепить саморезами непосредственно к нижней части рамы. Желательно применение пеноутеплителя снизу отлива. Торцы отливов желательно заводить на наружные откосы.

    Подоконник устанавливается на пену. Место присоединения подоконника к раме необходимо предварительно обработать силиконом, после этого подоконник по уровню заводится под оконную раму, затем под него устанавливаются клинья. Если между подоконником и нижней границей проема остается слишком большой зазор, его можно уменьшить с помощью цементной стяжки.

    Поделитесь статьей в соцсетях:

    Комментарии к статье

    Оставить комментарий

    Анкерная пластина для пластиковых окон, монтаж окон на анкерные пластины, статьи о строительстве,

    Решение о замене окон из дерева на пластиковые имеет все плюсы, так как сегодняшние стеклопакеты более функционально и лучше. Немалое значение имеет безошибочность их установки, для чего применяется несколько вариантов. Наиболее распространенный из них – монтаж на анкерные пластины.
    Оглавление:

    Что такое анкерная пластина и её назначение

    Очень часто для установки окон ПВХ подбирается один из 2-ух способов:

    1. Прямое прикручивание рамы в проем при помощи винтов.
    2. Применение анкерных пластин.

    Первый вариант считается очень непростым, т.к. подразумевает полную разборку конструкции, включая снятие створок (и глухих, и подвижных). Это позволяет без помех высверлить профиль, прикрепив его к стенкам проема на самосверлящие шурупы. После того как произошла установка рамы окно снова собирается: такая процедура в себя включает регулировку створок, установку фурнитуры и пакетов из стекла.

    Прикручивание рамы к проёму напрямую
    Подобная работа очень кропотливая, благодаря этому большинство начинающих специалистов предпочитают более быстрый второй способ. При этом необходимо помнить, что конструкции площадью которая больше 2 м? рекомендуется ставить только напрямую (такой вариант очень надежный).

    Монтаж рамы окна на анкерные пластины
    Материалом изготовления анкерных пластин для окон ПВХ выступает сталь оцинкованная толщиной от 1,5 мм, для чего применяется метод штамповки. Изделия оборудуются серией отверстий в форме круга под винты для крепежных работ. Для возможности предмонтажного подгибания пластины на некоторых участках оборудуются направляющей насечкой. Глубина изгиба зависит от толщины установочного зазора: его выбирают по месту установки.

    Внешний вид анкерных пластин
    Лучше всего проводить фиксацию анкерных пластин делается на оконные монтажными саморезами 40х5 мм. Для крепежа эластичных пластин в проеме потребуются пластмассовые дюбеля и стопорные саморезы. Каждый анкерный болт обязан иметь, как минимум, две места крепления. Тут потребуются саморезы 50х6 мм.

    Виды анкерных пластин

    Есть три главных вида анкерных оконных пластин:

    • Поворотные.
    • Неповоротные.
    • Для окон из дерева.

    Поворотные изделия применяют в тех ситуациях, когда крепление блока окна в проеме затруднено по тем или другим причинам. Благодаря механизму поворота пластина обозначается на том участке стены, который обеспечивает наиболее прочною посадку.

    Поворотная анкерная пластина
    Если все сделать правильно (точно соединить поворотник и наружные отогнутые зубья), изделие будет зафиксировано максимально надежно. При этом не появится опасность деформации профиля. Наличие поворачивающегося элемента и возможность проводить изгибание элемента позволяет применять разные монтажные углы. Очень часто аналогичным образом ставятся арочные, трапециевидные и многоугольные системы.
    При помощи простой неповоротной анкерной пластины выполняется монтаж окон ПВХ в середине проема, с возможностью выбора благоприятного угла крепления. С целью улучшения прочности фиксации в большинстве моделей дополнительно есть когтевой зацеп.

    Неповоротная анкерная пластина
    Что же касается анкерных болтов для окон из дерева , то для установки пластиковых систем они не применяются.

    Анкерная пластина для окон из дерева

    Преимущества, и недостатки анкерных пластин

    Способность анкерных пластин быстро обеспечить хорошее соединение между оконным блоком и стеной считается основным их преимуществом. Благодаря этому получается не только сэкономить время и силы, но и отлично сопротивляться сезонным и суточным температурнвм изменениям (это опасно деформацией конструкции).
    У данного типа крепления есть и иные положительные качества :

    • Легкость монтажа. В отличие от крепления через раму пластины дают возможность отказаться от надобности абсолютной разборки системы окон. Это убыстряет работы связанные с установкой, как минимум, вдвое.
    • Выбор благоприятного крепежного участка. Двигающиеся механизмы дают возможность зафиксировать окно под очень удобным углом.
    • Вероятность установки блока точно по уровню. Регулируя натяжение боковых винтов, можно достигнуть точного позиционирования рамы в пространстве. В данном случае не потребуется подкладывать колья или исправлять проемы.
    • Сохранение целостности профиля. Применение анкерных пластин высвобождает от надобности оборудовать профиль вдоль периметра большими монтажными дырочками. Как следствие, рама не тратит собственную герметичность, что оберегает от попадания наружной влаги вовнутрь оконного механизма.

    Анкерные пластины, установленные на раму окна
    Есть у анкерных пластин и плохие стороны :

    • Ограничения по весу конструкции окна. Надежность крепления на пластины гарантировано исключительно для маленьких и средних блоков окон. Тяжёлые конструкции (очень часто ? балконного типа) лучше ставить сквозным прикручиванием через рамы. Это можно отнести и к тем случаям, когда несколько рядов окон расположено друг сверху друга.
    • Опасность от постоянного открытия створок. В данном случае рама окна переживает дополнительные нагрузки, что может плохо отразиться на ее целостности. Те створки, которые открываются чаще всего, лучше дополнительно увеличить болтовым креплением.
    • Нарушение декоративности. Завуалировать анкерную пластину выходит совсем не всегда. Прежде всего это касается случаев применения в качестве завершающей облицовки откосов штукатурки или шпатлевки. Утопить в откос крепеж не всегда выходит, тем более, если речь идет о стенах из бетона.

    Монтаж окон на анкерные пластины

    Перед тем как приступить к работе нужно обзавестись следующими инструментами:

    • Дрелью с ударным механизмом или перфоратором.
    • Электролобзиком или пилкой по металлу.
    • Шестигранным ключом для регулировки фурнитуры.
    • Анкерными пластинами.
    • Измерительными устройствами (уровень, рулетка).
    • Крепежными материалами (саморезы, самосверлящие шурупы).
    • Герметиком на силиконовой основе.

    Советы по применению анкерных пластин для установки окон ПВХ:

    • Не позволяется фиксировать окна на клей для монтажа, пенку и т.п. В качестве крепежного материала позволяется применять исключительно самосверлящие шурупы.
    • Выполнять сверление необходимо крайне осторожно, избегая контактов патрона дрели и рамы из пластика. Чтобы избежать нанесения повреждений лучше всего применять длинное сверло и специализированную пластиковую подкладку.
    • Активизацию ударного механизма лучше всего использовать исключительно на стенах из бетона.
    • Стена из кирпича, имеющая вертикальные пустоты, сверлится на стыковых межблочных участках.
    • Завинчивать саморезы позволяется шуруповертом. Особенно комфортны модели, которые имеют встроенный ограничитель движения, дающий возможность контролировать глубину погружения шурупа в раму.

    Установка анкерных пластин

    В первую очередь проходит установка анкерных пластин. Идеальная дистанция между отдельными крепежами на раме – не больше 100 см. Окна существенной высоты рекомендуется оборудовать добавочным крепежным узлом. Расстояние между крайней пластиной и углом окна не должно быть больше 25 см, иначе это грозит потерей стойкости блока. Перед разметкой внешняя поверхность рамы избавляется от антигравийной плёнки. Для установки зубчатых компонентов пластины в профиле имеются особые выступы.

    Монтаж анкерных пластин на раму
    Чтобы выполнить крепеж намного надежным, его увеличивают оконным саморезом. Дальше точно также выполняют установку пластин по всему профилю, выполняя указанные выше советы по расстоянию между отдельными элементами. При подгибании пластины в местах насечкой необходимо добиться того, чтобы первый изгиб прилегал к раме, а второй оказался над местом стенового крепления.

    Установка рамы

    Монтаж рамы окна должен сопровождаться соблюдением всех пропорций и дистанций. Расстояние от рамы до проема находится в границах от 20 до 35 мм. Узкие проемы приходится оформить дополнительными посадочными местами под крепления.

    Подготовка проема окна
    Подготовив проем, в него вставляют раму. Корректировка ее положения в вертикальном положении проходит забивкой под горизонтальные участки древесных или полимерных подкладок толщиной до 30 мм.

    Установка и фиксация рамы окна в проеме
    Выставив конструкцию, можно фиксировать ее к проему. На кирпичных и стенах из бетона в большинстве случаев используются дюбеля 6хсорок миллиметров, на древесных ? 42х45 мм. Чтобы не появлялись перекосы, при крепеже рекомендуется исполнять очередность. Прекраснее всего сначала зафиксировать находящиеся снизу углы, что даст возможность поровнять раму по уровню. Верхнее крепление проходит на последнем этапе. Рекомендуется фиксировать каждую анкерную пластину 2-мя болтами.

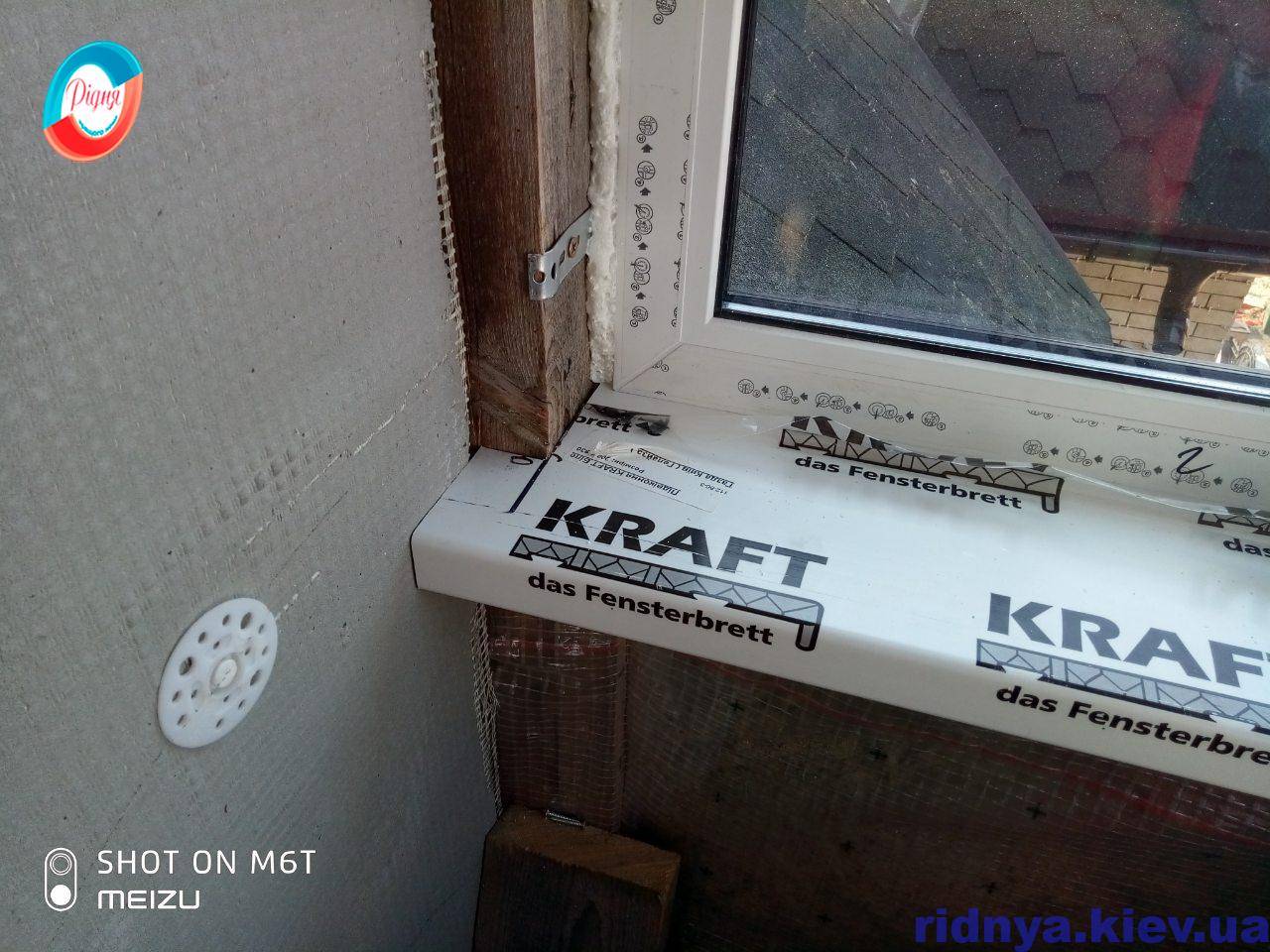

    Фиксация окна с помощью анкерных пластин

    Кладка пены

    Завершив ключевые сборочные работы, необходимо заполнить пеной для монтажа зазоры между рамой и стенками проема. Объемные щели лучше заполнять в 2 захода, с паузой на 1,5-2 часа. В продаже продемонстрировано несколько типов пены для монтажа с различными свойствами. При подборе приемлемого варианта ориентируются по большей части на погодные характерности региона. Очень часто на упаковке есть указания по данному поводу.

    Кладка пены для монтажа
    Утеплять внутреннюю часть монтажного шва прекраснее всего полиуретановой пеной, строительным герметиком или пароизоляционной утепляющей лентой на основе бутила. Ложить пенку рекомендуется очень выверено: минус материала не даст возможность достигнуть хорошей герметичности помещения, а лишнее кол-во грозит деформацией профиля для окна. После того как застынет выступившую за пределы щелей пенку отрезают при помощи острого ножа. Лучше это делать через 48-36 часов.

    Монтаж подоконника и козырька

    По правилам подоконник позволяется устанавливать через 24 часа после запенивания щелей: это даёт время материалу отлично просохнуть и схватиться. Как показала практика эта рекомендация часто игнорируется (тем более, если работает монтажная бригада). При подборе подходящего подоконника необходимо рассматривать только те варианты, ширина которых превосходит толщину стены снаружи. Изделие из пластика легко подрезается по длине электролобзиком или пилкой по металлу.
    Подогнав подоконник, его выставляют по уровню и крепят. Пустоту, которая образуется под низом, необходимо заполнить пеной, установив на поверхность несколько грузов (банки с водой, кирпичи). В этом положении изделие оставляется до последующего дня.

    Одновременно с подоконником проходит монтаж козырька. Его вставляют в нишу под ключевой рамой и крепят на подоконную рейку. Благодаря этому создается защита от попадания внешней влаги в пространство помещения.

    Отделка с внешней стороны

    Установив ПВХ окно на анкерные пластины, необходимо обязательно оформить внешний откос. При этом преследуются как декоративные, так и практические цели, т.к. неприкрытая пенка предрасположена понемногу разрушаться под влиянием воздействий атмосферы. Упрощенный вариант ? применять для этого штукатурку или шпаклевку для стартовых работ. Накладуя раствор, важно достигнуть полного покрытия швов монтажа. Что же касается отделки внутри откоса, то его в большинстве случаев проводят вместе с этим с общим ремонтом помещения.

    Штукатурка откосов окна

    Вывод

    Подбирая вариант крепления окна из ПВХ, рекомендуется остановиться на анкерных пластинах. Тем более это касается тех случаев, когда сборочные работы проводятся новичками. По ходу работы важно не торопиться, точно создавая изложенные выше советы.
