Двери в санузел для инвалидов

Само помещение и двери в санузел для инвалидов должны проектироваться в соответствии с несколькими требованиями, что обусловлено особенностями состояния здоровья пользователей и их физическими возможностями.

Каким должен быть санузел для инвалидов?

Категория маломобильных групп населения представлена лицами, для которых трудным является процесс самостоятельного передвижения и ориентация в пространстве, а также получение некоторых услуг или информационной поддержки.

Помимо инвалидов, к категории МГН относятся люди:

• старше шестидесяти лет;
• с временной нетрудоспособностью;
• с детской коляской;
• беременные;
• дошкольники.

Перемещение внутри такого сантехнического помещения и эксплуатация оборудования в этом случае должны осуществляться без помощи посторонних лиц.

Условно, сантехническое помещение представлено несколькими функциональными зонами, включая участок под размещение оборудования, область передвижения коляски и место для пересаживания на специализированное оснащение.

Основные критерии доступности представлены информативностью, интуитивной простотой эксплуатации, а также безопасностью и комфортом самостоятельного использования.

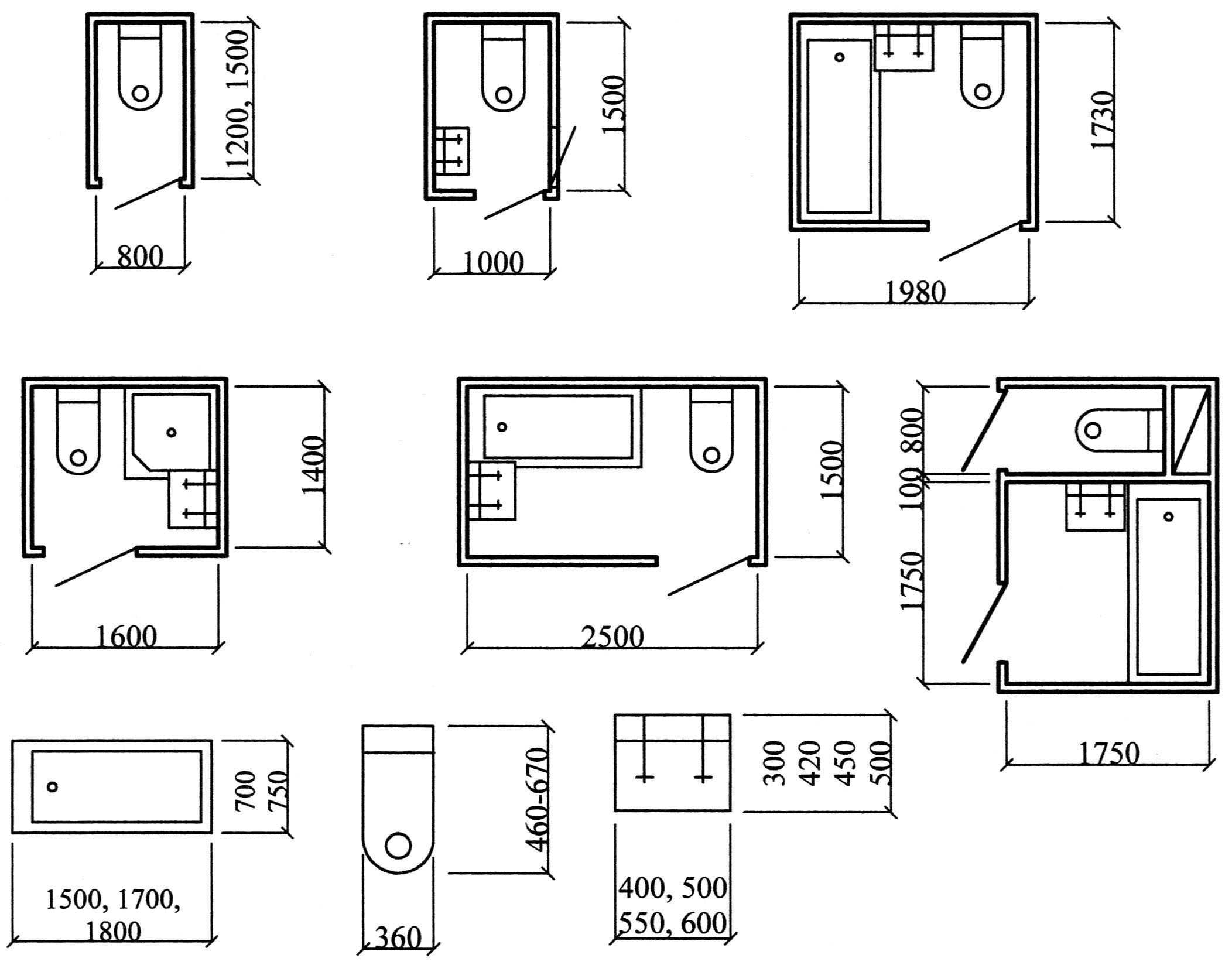

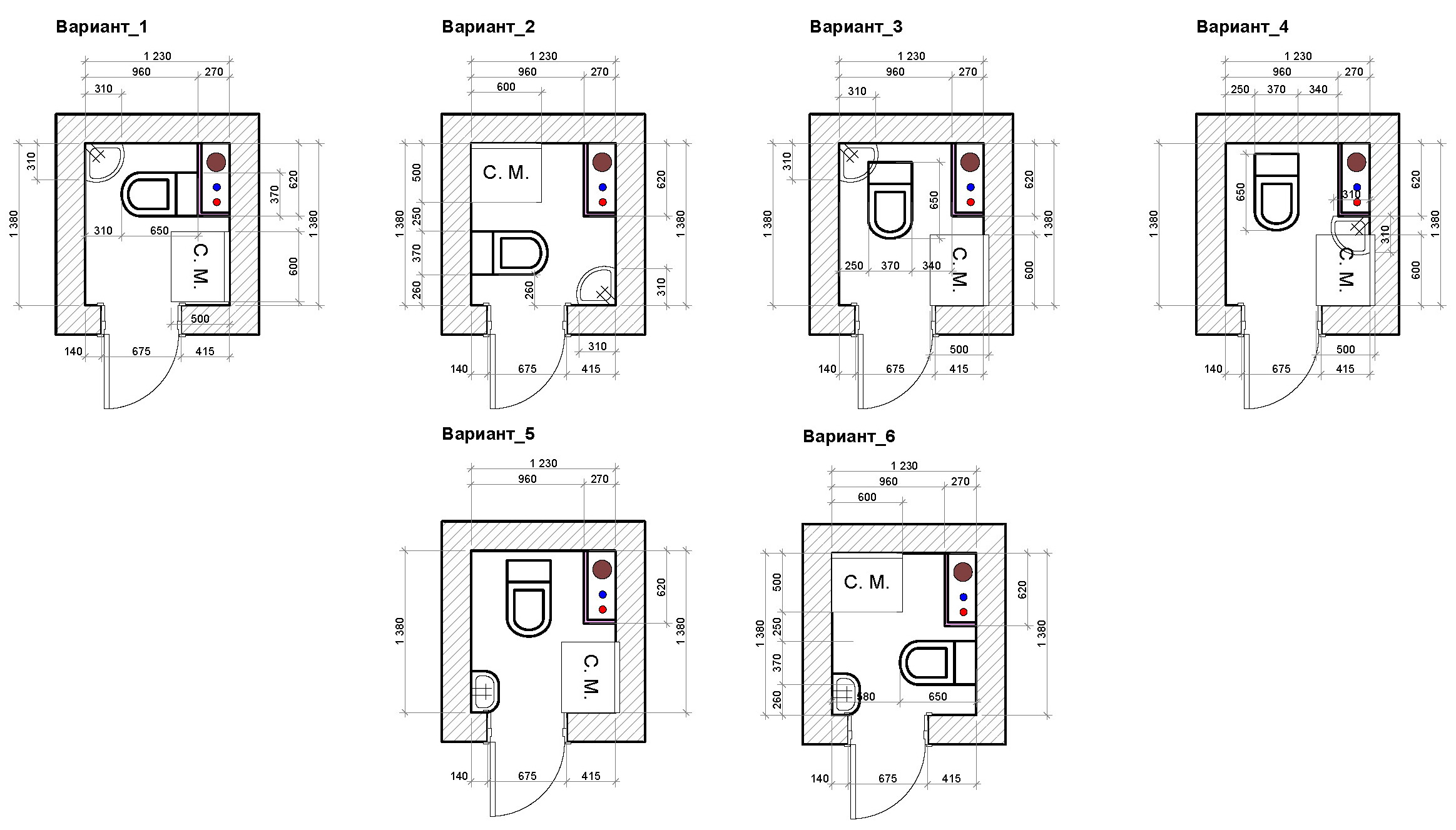

Размер помещения и планировка

Наиболее важные требования, которые обязательно предъявляются к организации санузла для эксплуатации лицами, относящимися к маломобильным группам населения, представлены размерами и особой планировкой:

• внутреннее пространство и свободная площадь сантехнического помещения должны быть достаточными для беспроблемного перемещения и использования коляски или ходунков, а также передвижения сопровождающего лица;
• подъезд коляски к сантехническому помещению должен быть свободным, поэтому установка высоких или труднопреодолимых порогов полностью исключается;
• по всему периметру функционального пространства в помещении санузла должны быть установлены прочные поручни, которые позволяют лицам, имеющим ограниченные физические возможности, самостоятельно садиться и вставать, а также перемещаться без посторонней помощи;
• напольное покрытие в санузле не должно быть скользким или травмирующим, поэтому отделка выполняется специальными современными материалами.

Дверь в санузел с поручнем

Сантехнические устройства должны быть модернизированы и адаптированы в соответствии со всеми потребностями и особенностями маломобильных лиц, а также людей с ограниченными физическими возможностями.

Такие устройства могут быть представлены:

• специализированными моделями унитазов особой формы или со специальной накладкой;
• моделями ванны, наполовину уходящими под уровень напольного покрытия;
• душкабинками или гидробоксами, оснащенными низкими поддонами, имеющими рифленую внутреннюю поверхность или специальный антискользящий коврик;
• душкабинами без поддона и бортиков.

Оборудованный санузел для инвалидов

Раковина должна располагаться на высоте не более 0,8 м от уровня пола с минимальным расстоянием от боковой стенки — четверть метра. Пространство под раковиной остаётся свободным для заезда коляски.

Классические крановые вентили обязательно заменяются однорычажными смесителями или устройствами, работающими на бесконтактных сенсорных датчиках.

Открытие двери

С целью обеспечения беспроблемного доступа в санузел и комфортного использования помещения инвалидами на колясках, оптимальная ширина дверного проема не должна быть менее 90 см. Двери в таких специализированных кабинках, как правило, открываются по направлению наружу.

Допускается открывание дверей внутрь, если пространство в таком сантехническом помещении превышает минимально допустимые размеры, на которые необходимо ориентироваться при обустройстве специализированного санузла.

Маркировка

Стандартные форматы для традиционных тактильных указателей представлены маркировочными конусами D-2,5 см, располагающимися в соответствии с линейным порядком. В области дверной ручки, выдерживая высоту полтора метра, можно устанавливать маркеры, выполненные в форме тактильных схем установки оборудования санитарно-гигиенического типа.

Дверные ручки для инвалидов

Маркировку пиктограммой «Выход» следует выполнять только посредством контраста на стандартной высоте 120-160 см, что позволяет легко идентифицировать расположение дверного проема слабовидящим лицам и людям, имеющим когнитивные ограничения.

Допускается маркировка отдельными тактильными индикаторами или специальной осязательной плиткой, а материал в этом случае может быть представлен нержавеющей сталью, поливинилхлоридом или полиуретаном.

Цвет дверных блоков для удобства ориентации

Контрастную цветовую маркировку дверного проема целесообразно выполнять в соответствии с требованиями, указанными в СП 59.13330.2016.

Такая маркировка облегчает идентификацию проема двери для слабовидящих или имеющих когнитивные ограничения лиц.

Маркировка осуществляется в соответствии с шириной проема двери и на расстоянии открывания полотна посредством цвета, контрастного напольному покрытию.

Идентификация сантехнического помещения посредством тактильно-звукового эффекта облегчает эксплуатацию для незрячих людей и лиц, имеющих когнитивные ограничения, а современная система визуально-акустического табло актуальна для глухих и слепых. Дополнительным является применение подобных устройств с целью оповещения об экстренных ситуациях, включая эвакуацию.

Туалет для инвалидов и МГН — руководство по адаптации

1	Внутреннее пространство санузла	Для обеспечения беспрепятственного маневрирования человека на инвалидной коляске. Подъезд к унитазу, умывальнику и сушилке.	Универсальная кабина общественной уборной должна иметь размеры в плане, м, не менее: ширина — 1,7 м, глубина — 2,2 м, ширина двери — 0,9 м. Размеры актуальны при условии расположения унитаза справа или слева от входа. п. 6.3.3 СП 59.13330.2020
2	Откидной поручень для унитаза (с бумагодержателем)	Используется как для опорника, так и для колясочника. Для колясочника откидывается в момент пересаживания с инвалидной коляски на унитаз. Для незрячего — ориентир определения местоположения унитаза.	Изготавливается из нержавеющей трубы 30-50 мм, имеет прочное крепление к поверхности пола. При откидывании вверх имеет фиксатор в верхнем положении. Оборудован держателем для туалетной бумаги. Имеет высоту 0,85 м от уровня пола, устанавливается к унитазу со стороны подъезда на инвалидной коляске п. 6.3.3 СП 59.13330.2020, п. 8.3 СП 136.13330.2012, п. 5.5.3 ГОСТ 51261-2022	Скачать тех. задание
3	Унитаз для МГН	Специальный унитаз для МГН с автоматическим сливом воды или кнопочным управлением.	Следует применять унитазы, имеющие опору для спины, принимающие высоту — 0,45-0,5 м и длину — 0,7 м, а также оборудованные автоматической системой смыва или кнопочным управлением п. 6.3.3, 6.3.9 СП 59.13330.2020, п. 8.13 СП 136.13330.2012	Скачать тех. задание
4	Беспроводная кнопка вызова помощи	Предназначена для помощи человеку с инвалидностью в санузле.	Предназначена для вызова персонала в случае, если человеку требуется помощь в санузле. п. 5.4 таблица 6.1 СП 31-102-99, п. 6.3.6 СП 59.13330.2020	Скачать тех. задание
5	Крючок для костылей	Для удерживания одновременно 2-х костылей или трости в вертикальном положении.	Сбоку от унитаза следует предусматривать пространство рядом с унитазом шириной не менее 0,8 м для размещения кресла-коляски, а также крючки для одежды, костылей и других принадлежностей. п. 6.3.3 СП 59.13330.2020	Скачать тех. задание
6	Пристенный опорный поручень с травмобезопасными окончаниями	Для незрячих – направляющий элемент с применением тактильной информации. Для опорника – дополнительная точка опоры.	Диаметр захвата 30-50 мм, высота установки 90 см, плавное огибание препятствий, непрерывность поручня по всей длине с плавными примыканиями к поверхности стен в начале и конце поручня. Может изготавливаться как из отдельных труб, так и с применением специальных поручней-отбойников. п. 6.3.6 СП 59.13330.2020, п. 4.3.1, п. 5.1.5 ГОСТ Р 51261-2022	Скачать тех. задание
7	Сенсорный кран для воды	Для облегчения управления подачей воды людьми с инвалидностью, без прикладывания дополнительных усилий и выполнения лишних действий.	Сенсорный кран бесконтактного типа устанавливается на поверхность раковины. п. 6.3.9 СП 59.13330.2020	Скачать тех. задание
8	Поворотное зеркало для МГН	Для возможности использования зеркалом инвалидом-колясочником в виду ограниченности отражения стандартного зеркала в его зоне доступности.	Устанавливается над раковиной, имеет поворотный механизм и ручку настройки для настройки угла отражения, доступную для инвалида колясочника. п. 8.10 СП 136.13330.2012	Скачать тех. задание
9	Система «Доступный вход»	Для обеспечения комфортного доступа людей, использующих костыли, трости и инвалидные коляски. Дверь открывается автоматически при нажатии на кнопку.	Система обеспечивает механическое управление дверью и срабатывает при нажатии на кнопку. Кнопки обладают тактильным эффектом с применением системы Брайля, для идентификации незрячим человеком. Рекомендуется применение датчиков и сенсоров для автоматического управления дверью. п. 6.1.7 СП 59.13330.2020	Скачать тех. задание
10	Опорный поручень раковины	Для незрячих — направляющий элемент. Для опорника необходимая точка опоры.	В ванных комнатах и других местах общего пользования, где установлены раковины умывальников, предусмотрены поручни для опоры инвалидов при пользовании умывальниками п. 5.5.14 ГОСТ Р 51261-2022	Скачать тех. задание
11	Сенсорный дозатор жидкого мыла	Для облегчения управления подачей мыла людьми с инвалидностью, без прикладывания дополнительных усилий и выполнения лишних действий.	Сенсорный дозатор жидкого мыла устанавливается на поверхность раковины. п. 6.3.9 СП 59.13330.2020, п. 9.13 СП 136.13330.2012	Скачать тех. задание
12	Тактильная мнемосхема санузла	Для предварительного изучения пространства туалета в целях самостоятельного передвижения в туалете без сопровождающего.	Мнемосхема выполняется рельефным способом с применением системы Брайля. Высота установки 1,2-1,6 м, располагается на стене на расстоянии 0,1-0,5 м от края двери со стороны дверной ручки. п. 6.3.6 СП 59.13330.2020, п. 8.16 СП 136.13330.2012	Скачать тех. задание
13	Размер двери	Для обеспечения доступа в санузел инвалидов на колясках.	Ширина дверного проема должна быть не менее 0,8-0,9 м в свету. п. 6.1.5 СП 59.13330.2020
14	Контрастное дверное полотно по отношению к стене	Для облегчения идентификации дверного проема слабовидящими людьми и человеком с когнитивными ограничениями.	Следует использовать контрастные сочетания цветов в отношении применяемого оборудования: дверь-стена-ручка. п. 6.2.23, 6.4.1 СП 59.13330.2020	Скачать тех. задание
15	Тактильные пиктограммы на пути движения	Обеспечение легкой идентификации туалета, а также наглядность пути движения.	Имеют тактильный эффект, устанавливаются на высоте 1,2-1,6 м от уровня пола. Последующая пиктограмма устанавливается в зоне видимости предыдущего указателя. п. 6.3.6, 6.5.1 СП 59.13330.2020	Скачать тех. задание
16	Пристенный опорный поручень с травмобезопасными окончаниями	Для незрячих — направляющий элемент с применением тактильной информации. Для опорника — дополнительная точка опоры.	Диаметр захвата 30-50 мм, высота установки не менее 0,85 м, плавное огибание препятствий, непрерывность поручня по всей длине с плавными примыканиями к поверхности стен в начале и конце поручня. Может изготавливаться как из отдельных труб, так и с применением специальных поручней отбойников. п. 5.4 ГОСТ Р 51261-2022, п. 6.2.12, 6.3.3 СП 59.13330.2020	Скачать тех. задание
17	Эргономичная ручка	Для возможности использования на удобной для захвата рукой высоте инвалидами разных категорий.	Ручки механических и ручных дверей по расположению и форме исполнения должны быть легко доступными с обеих сторон, независимо от положения двери. п. 6.4.2, 6.4.3 СП 59.13330.2020, п. 9.12, Таблица А2 СП 136.13330.2012
18	Интеллектуальная система управления дверью «Доступный вход»	Для обеспечения комфортного доступа людей, использующих костыли, трости и инвалидные коляски. Дверь открывается автоматически при нажатии на кнопку.	Система обеспечивает механическое управление дверью и срабатывает при нажатии на кнопку. Кнопки обладают тактильным эффектом с применением системы Брайля, для идентификации незрячим человеком. Рекомендуется применение датчиков и сенсоров для автоматического управления дверью. п. 6.1.7 СП 59.13330.2020	Скачать тех. задание
19	Тактильно-звуковая табличка	Для идентификации санузла всеми посетителями. Тактильно-звуковой эффект облегчает использование незрячему и человеку с когнитивными ограничениями.	У дверей санитарно-гигиенических помещений со стороны дверной ручки на высоте 1,2-1,6 м следует устанавливать тактильные схемы с акустическими элементами. п. 6.3.6 СП 59.13330.2020, п. 10.1.2, таблица 10.1 СП 136.13330.2012	Скачать тех. задание
20	Отбойник для инвалидной коляски	Для защиты дверного полотна при открывании её толканием нижней частью инвалидной коляски.	Рекомендуемая ширина — на 100 мм уже дверного полотна, высота — 300 мм. Установка на высоте 50 мм от нижнего края двери с обеих сторон. Материал изготовления — нержавеющая сталь.	Скачать тех. задание
21	Адаптивная система (световое табло очереди) «Занято-свободно»	Система автоматически определяет доступность санитарно-гигиенической комнаты в данный момент времени.	Оборудован датчиком движения. При движении в контролируемой зоне производится автоматическая активация информационного поля «Занято». Отсутствие движения на протяжении более 15 секунд активирует информационное табло «Свободно». п. 6.3.9 СП 59.13330.2020	Скачать тех. задание
22	Визуально-акустическая система	Позволяет передавать информацию визуальным и акустическим способом. Актуально для информирования всех категорий граждан в соответствии с принципами «универсального дизайна». Дополнительно применяется для оповещения о возникновении ЧС.	Устанавливается на высоте 1,5-4,5 м от уровня пола, подключается к общей системе оповещения «СурдоЦентр», пожарной сигнализации. п. 6.5.3, 6.5.4, 6.5.7 СП 59.13330.2020	Скачать тех. задание
23	Сушилка для рук	Для возможности использования всеми категориями людей с инвалидностью.	Электрический прибор для сушки рук следует располагать на высоте не более 0,8 м от уровня пола, в зоне, доступной для человека, использующего кресло-коляску. п. 6.4.2 СП 59.13330.2020, п. 8.10 СП 136.13330.2012	Скачать тех. задание
24	Крючок для сумки, одежды	Для размещения верхней одежды, сумки или рюкзака.	Следует предусматривать пространство рядом с унитазом шириной не менее 0,8 м для размещения кресла-коляски, а также крючков для одежды, костылей и других принадлежностей. п. 6.3.3 СП 59.13330.2020	Скачать тех. задание

Какова минимальная ширина двери для доступа инвалидных колясок?

3. 1
7
голосов

Рейтинг статьи

Для трудоспособных людей мир просто устроен. Очень мало внимания уделяется лестницам, узким углам, склонам и дверям. Если вход или выход не имеют необычной формы, доступность для большинства людей даже не важна. Но люди с ограниченной подвижностью приспосабливаются к каждому дверному проему, как к новому препятствию, поэтому полезно иметь под рукой важные цифры:

Стандарты ADA для лиц с ограниченными возможностями требуют, чтобы минимальная ширина двери для инвалидных колясок составляла 32 дюйма. Это считается минимальной шириной дверного проема для доступа инвалидных колясок и, как правило, является «безопасным» числом для большинства инвалидных колясок на рынке.

Несмотря на это, хотя мир и становится более доступным для инвалидов-колясочников, все еще есть много мест, куда им будет трудно добраться. Стандарты ADA не являются обязательными во всех штатах (хотя есть много причин, по которым они должны быть обязательными). Будем надеяться, что в ближайшие несколько лет правительство сделает этот вопрос приоритетным и примет закон, обеспечивающий, по крайней мере, полную доступность всех общественных подъездов.

Что делать, если входы в ваш бизнес недоступны

Если вы являетесь владельцем бизнеса, в зависимости от штата, в котором вы работаете, вы можете нести юридическую ответственность за предоставление полностью доступных дверей шириной 32 дюйма или шире. Даже если нет никаких юридических требований, безусловно, есть моральные соображения. В этом сценарии нет необходимости или причины ждать, пока не будет введена обязательная ширина инвалидной коляски. Вы можете изменить свою собственность в любое время, чтобы сделать ее доступной для инвалидных колясок.

Оптимальная ширина входа, доступного для инвалидных колясок, составляет 32 дюйма в поперечнике или выше. Многие старые дверные проемы гораздо уже по ширине. Хотя ширина менее 32 дюймов может быть достаточной для узкой инвалидной коляски, это вызовет проблемы у любого, чья инвалидная коляска имеет более широкие размеры.

Если дверные проемы вашего предприятия слишком узкие, адаптируйте их, реконструируя стены и светильники. Хотя задача может потребовать некоторых строительных работ, это довольно простая работа. Хотя в некоторых случаях внутренняя проводка и выключатели, расположенные рядом с подъездами, также могут потребовать переноса.

Создание дверных проемов в вашем доме, удобных для инвалидных колясок

Если вы живете в доме с недоступными входными дверями, вы можете подать заявку на получение государственной субсидии для снижения стоимости ремонта и реконструкции. Грант на специально адаптированное жилье — это схема, которая помогает инвалидам оплачивать капитальный ремонт своего дома.

При перепланировке не забудьте учесть примыкающие коридоры и подъезды. Например, если для прохода в подъезд требуется крутой поворот, для комфортного использования может потребоваться еще более широкая ширина двери, чем та минимальная, которую вы ожидаете.

Почему бы не купить более узкое инвалидное кресло?

Если вы живете в доме с узкими дверными проемами, но не можете позволить себе ремонт или не имеете полномочий для внесения необходимых изменений, возможно, стоит инвестировать в узкое инвалидное кресло или транспортное кресло. Некоторые стулья на рынке достигают всего двадцати дюймов в ширину.

Другие типы специально разработанных педиатрических транспортных кресел имеют ширину всего четырнадцать дюймов! При таком размере вы сможете пройти через вход менее 24 дюймов. С узким креслом степень зазора, необходимая для прохода через дверной проем, намного меньше, чем для полноразмерной инвалидной коляски.

Стоит ли покупать узкое инвалидное кресло или нет, зависит от множества факторов. Подходит ли ваш основной дом для инвалидных колясок? Есть ли места, через которые вы не можете легко пройти в полноразмерном кресле, и ограничивает ли это вашу повседневную деятельность? Налагает ли город или город, в котором вы живете, обязательную ширину дверного проема ADA? Если нет, можете ли вы с комфортом пересесть в узкое инвалидное кресло, когда будете передвигаться вне дома?

Стоит отметить, что многие узкие инвалидные коляски требуют определенного уровня мобильности для работы. Они могут не подходить для маломобильных людей или тех, кто зависит от круглосуточного ухода. Но если вы можете использовать узкий стул, подумайте о стоимости его покупки по сравнению со стоимостью ремонта недвижимости. В долгосрочной перспективе стоит потратить много денег на модификации или узкий стул — подходящее решение?

Другие статьи, связанные с инвалидными колясками:

• Лучшие электрические инвалидные коляски
• Лучшие ручные инвалидные коляски
• Лучшие перчатки для инвалидных колясок

Выходные пары — I Dig Hardware

• Посмотреть увеличенное изображение

Этот вопрос недавно приземлился на моем столе…

Какова минимальная ширина раскрытия каждой створки в паре с двойным выходом?

Поскольку двери с двойным выходом обычно используются, когда двери должны обеспечивать выход в обоих направлениях (например, в коридоре), здравый смысл подсказывает мне, что каждая створка должна обеспечивать не менее 32 дюймов свободного пространства. ширина проема в свету. *  Это позволит каждой створке функционировать как доступная выходная дверь, независимо от направления движения.

Рассматриваемое приложение представляло собой пару с двойным выходом, с одной 36-дюймовой створкой и одной 18-дюймовой створкой. Створка большего размера обеспечивала бы просвет в 32 дюйма, и было процитировано требование раздела 1010.1.1 IBC 2015 года:

1010.1.1 Размер дверей. Требуемая пропускная способность каждого дверного проема должна быть достаточной для пассажиров и должна обеспечивать минимальную ширину в свету 32 дюйма (813 мм). Проемы в свету дверных проемов с распашными дверями измеряют между лицевой стороной двери и упором при открытой двери 90 градусов (1,57 рад). Если для этой секции требуется минимальная ширина в свету 32 дюйма (813 мм), а дверной проем включает две дверные створки без стойки, одна створка должна обеспечивать ширину проема в свету 32 дюйма (813 мм). Максимальная ширина распашной дверной створки должна быть номинальной 48 дюймов (1219 мм). Выходные двери в группе I-2, используемые для перемещения кроватей, должны иметь ширину в чистоте не менее 41 1/2 дюйма (1054 мм). Высота дверных проемов должна быть не менее 80 дюймов (2032 мм).

В этом разделе четко указано, что у пар дверей должна быть одна створка с шириной проема в свету 32 дюйма, а не обе створки. Однако дверь шириной 18 дюймов не обеспечивала бы достаточного пространства для человека, идущего в этом направлении. Большинство пар с двойным выходом не имеют фурнитуры на стороне открывания двери, поэтому управление большей дверью со стороны открывания, как правило, невозможно и может создать проблему выхода в зависимости от требуемого направления поворота двери.

Я попросил ICC высказать мнение сотрудников, и мы пришли к единому мнению относительно намерений IBC. Каждая створка пары с двойным выходом должна обеспечивать ширину проема в чистоте не менее 32 дюймов*. AHJ может интерпретировать это по-разному, особенно для пар с двойным выходом, которые не установлены из-за требования обеспечить выход в обоих направлениях.
