Установка электропривода на рольставни

Оценить

17.06.2016

Рольставни

Время чтения: 4 мин

Нет времени читать?

Практика показывает, что большинство покупателей, выбравших в качестве управления рольставнями механический привод, в итоге приходят к тому, чтобы усовершенствовать устройство, установив в него электродвигатель. В этом нет ничего удивительного, ведь автоматический привод – это комфорт, лёгкость управления и дополнительные возможности для владельцев. С ним вы сможете управлять рольставнями на расстоянии, что особенно актуально в дождь и холод. Гаражные ворота, которые управляются с помощью электропривода, обеспечивают максимум комфорта автомобилисту и экономят время, которое вы могли бы потратить на то, чтобы выйти из машины, самостоятельно открыть ворота, пойти обратно в машину и наконец-то припарковаться.

Итак, вы решили установить электропривод на рольставни? Это правильное решение, и в таком случае можно вызвать мастеров, которые произведут установку, а можно сделать всё самому. Что надёжнее, а что дешевле, понятно без слов.

Если вы решили самостоятельно установить электрический привод на рольставни, вам понадобится эта информация.

Как устроены электрические рольставни?

Для начала напомним об основных составляющих рольставней с автоматическим приводом и их взаимодействии.

Схематичное изображение рольставней с электроприводом

На данной схеме обозначены основные составляющие рольставней, а именно:

• Боковая крышка
• Направляющее устройство
• Подшипник
• Универсальная капсула
• Октогональный вал
• Ригель в сборе
• Защитный короб
• Электропривод
• Крепление
• Направляющая шина
• Заглушка
• Боковой замок
• Концевой профиль
• Суппорт подшипника
• Пульт дистанционного управления
• Выключатель

При нажатии на клавишу пульта дистанционного управления приводится в действие электропривод, который вращается вместе с закреплённым на нём октогональным валом, накручивая на него полотно при открывании и раскручивая его вниз при закрывании рольставней.

Демонтаж электропривода рольставней

Установка электродвигателя на рольставни производится следующим образом:

• Снимите боковую крышку с защитного короба;
• Отсоедините блокировочные ригели от октогонального вала;
• Снимите вал;

Подготовьте посадочное место на валу и боковые крышки для монтажа электропривода

• Установите на новый электропривод адаптер и кольцо конечного положения;

Адаптер и кольцо конечного положения для электропривода

• Прикрутите на электродвигатель крепёжную пластину – она будет служить платформой для крепления к боковой крышке;
• Просверлите отверстия для закрепления крепёжной пластины на боковой крышке в соответствующих местах;
• Прикрутите крепёжную пластину на электродвигателе к боковой крышке, которая устанавливается со стороны привода;
• В другой конец электродвигателя установите подшипниковую капсулу с заранее вставленным подшипником;
• Весь двигатель с прикрученной к нему крышкой установите в октогональный вал;
• Выдвиньте подшипниковую капсулу из вала до максимального положения, зафиксируйте её в крышке, используя заклёпки. Предварительно необходимо будет просверлить в валу и капсуле отверстие для заклёпки.

Электропривод с крепёжной пластиной

Подключение рольставней с электродвигателем

После того, как вы закончили монтаж электропривода в корпус рольставней, пришло время подключить его к электросети.

Для подключения автоматического привода используются четырёхпроводные электрические кабели. Каждый из проводов имеет своё назначение, определяемое по цветовой кодировке, а именно:

• Синий – нейтраль
• Коричневый – фаза направления вращения в одну сторону
• Чёрный – фаза направления вращения в другую сторону
• Жёлто-зелёный — заземление

Схема подключения электропривода рольставней к электросети

В качестве выключателя, управляющего работой электродвигателя рольставней, может использоваться лишь устройство с блокировкой фазы от одновременного включения двух противоположных направлений движения вала. Допускается использование как механической, так и автоматической блокировки фазы

Настройка электропривода

Настал момент, который очень важен для обеспечения правильной работы рольставней и продления срока их службы.

Настройка электропривода заключает в себе установку конечных положений, в которых полотно должно останавливаться в верхней и нижней точке. Установка конечных положений происходит путём регулировки концевых выключателей.

Даже если в будущем вы не будете менять электропривод, нужно регулярно производить осмотр ригелей и отладку концевых выключателей рольставней, так как они могут сбиться из-за скачков напряжения

Как провести регулировку концевых выключателей?

Опустите полотно рольставней, затем найдите на оголовке привода регулировочный винт. Обозначения «+» и «-» означают увеличение и уменьшение хода полотна рольставней соответственно.

Для того, чтобы установить верхнее конечное положение полотна, включите привод для подъёма и, удерживая кнопку «вверх», с помощью регулировочного винта доведите полотно до желаемого верхнего положения.

Установка нижнего конечного положения проводится по аналогии в вышеописанным.

Если все процедуры были проведены без ошибок, в будущем автоматический привод будет поднимать и опускать полотно до указанных положений, отключаясь в них.

Автоматические рольставни – это очень удобно

Вот, пожалуй, и всё, что нужно знать об установке и настройке электропривода для рольставней. Заниматься этим самому или обратиться за помощью к специалистам – решать вам.

Акции и
предложения

Подробнее

Оцените материал:

Смотрите
также

14 сентября 2019

Расширение ассортимента роллет

Новости

30 марта 2016

Какими бывают сэндвич-панели для секционных гаражных ворот

Ворота

10 августа 2022

Жалюзи – это по СанПиН. Как жалюзи помогают поддерживать не только чистоту, но и стерильность

Лайфхаки

•
  Почему я выбираю Жалюзи.РФ?



  Антон Привольнов

  Телеведущий


Регулировка рольставней с электроприводом

Схема подключения рольставней с электроприводом к кнопке — клавишный ,замковый , поворотный — выключатель , ГУ -4,3 , УС- 2.15 , NERO , INTRO.

Наименование деталей на структурной схеме.

1. короб защитный
2. капсула подшипниковая
3. подшипник
4. суппорт подшипника
5. устройство направляющее пара
6. крышка боковая
7. шина направляющая пара
8. заглушка
9. замок боковой
10. профиль концевой
11. крепление
12. внутривальный электропривод
13. ригель запорный
14. выключатель

Подготовка внутривального двигателя для установки в вал .

1. Устанавливаем на электропривод адаптер и кольцо конечного положения.

2.Прикручиваем крепежную пластину к электродвигателю, необходимую для крепления вала к боковым крышкам.

3.Сверлим посадочные отверстия для крепежной пластины двигателя роллеты.

2.Крепим электродвигатель к крышке, устанавливаемой со стороны привода, винтами с гайками, предварительно просверлив необходимое количество отверстий в крышке и выполнив зенковку подголовки винтов с наружной стороны боковой крышки.

Установить в капсулу подшипник.

• установить капсулу в вал до упора рис.

Собрать октогональный вал с приводом роллетного полотна.

• установить электродвигатель в сборе с крышкой в вал.
• Капсулу подшипниковую выдвинуть из вала до упора в крышку и зафиксировать при помощи заклепки, предварительно совместно просверлив отверстие под заклепку в валу и капсуле.

Настройка электропривода

Как настроить автоматические цепи рольставен, концевые выключатели и блок управления, инструкция по монтажу описывает недостаточно подробно.

Если у установщика отсутствуют навыки работы по наладке электрооборудования, лучше обратиться к специалистам.

Электропривод рольставней можно заменить и настроить. Для этого нужно придерживаться следующей последовательности:

• с защитного короба снять крышку;
• крепящий полотно к валу механизм отключить;
• вал снять;
• заменить поврежденные детали.

ЧИТАТЬ ТАКЖЕ: Чем Об Работать Доску Для Забора

Двигатель внутрь вала можно поставить другого типа. Но в этом случае придется адаптировать посадочное место.

Как провести регулировку концевых выключателей

Нижние и верхние концевые выключатели нуждаются в регулировке их положения после подключения к электрической сети электропривода.

1. С клавиш концевых выключателей снять колпачок (для электромоторов SОMFY).
2. Нажать и зафиксировать обе клавиши — завести в паз.
3. Для первого направления вращения выставить полотно в конечное положение. Клавишу «концевика» повторным нажатием отжать.
4. Выставить полотно во второе положение и повторить манипуляции с другим концевым выключателем.
5. Правильность установки нужно проверить. Для этого приводу дают повращаться свободно в обе стороны до момента срабатывания «концевиков». Автоматическое отключение привода происходит вследствие срабатывания тепловой защиты при непрерывном вращении более 4 минут. Чтобы запустить электромотор повторно, нужно подождать около 20-30 минут. Пауза нужна для полного охлаждения элементов привода.
6. Конечное положение рольставней можно изменить. Для этого нужно нажать установочные клавиши в нужном направлении вращения и поменять положение полотна на требуемое. По окончании регулировки следует повторным нажатием отжать клавиши.
7. Произвести повторную проверку электропривода и концевых выключателей ставен.

После того, как оба положения зафиксированы, нужно надеть защитные колпачки.

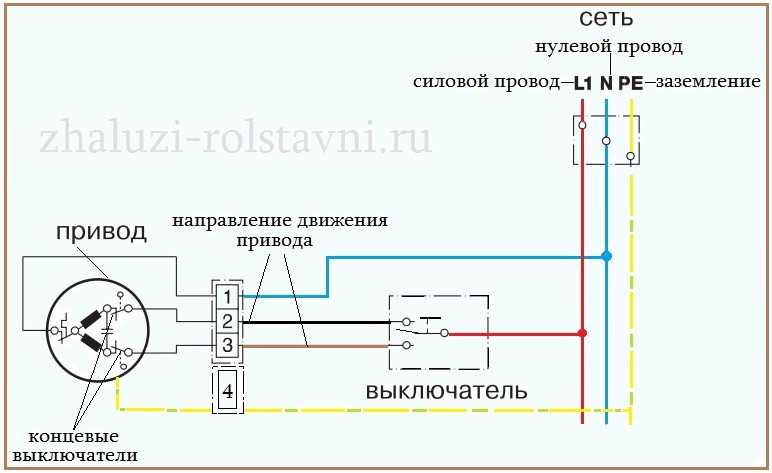

Типовая схема подключения электропровода к электрической сети.

Управление в данной схеме осуществляется при помощи клавишного выключателя с блокировкой фазы.

Выключатель должен обладать условием,механической или электрической блокировкой фазы от одновременного включения противоположных направлений вращения вала привода.

Если посмотреть на схему другими словами клеммы 2 и 3 не должны пересекаться, так как при использовании выключателя без механической или электрической блокировки приведет к короткому замыканию. Ток короткого замыкания достаточно велик, что обуславливает выход из строя привода рольставни.

Вы установили двигатель в октогональный вал, закрепили полотно и осталась последнее действие настроить двигатель.

Необходимо выставить крайние регулировочные положения ( положения остановки полотна роллеты в нижней и верхних точках) ,

Регулировка крайних конечных положений производится за счет регулировки системы концевых выключателей. Обязательно проверьте правильность регулировки концевых положений роллеты,

Иногда данные регулировки могут сбиваться при бросках напряжения.

Чтобы не производить ремонт роллеты, смотрите за регулировкой концевых положений .

Общепринятые советы по установке

Установка и настройка должны осуществляться в соответствии со схемой подключения рольставней с электроприводом. Необходимо придерживаться следующих рекомендаций:

1. Провода нужно брать с сечением не менее 0,75-2,5 мм2, с 4 жилами и двойной изоляцией.
2. Запрещается применение проводов с полиэтиленовой изоляцией.
3. Для соединения кабелей использовать распределительные коробки и клеммные соединители.

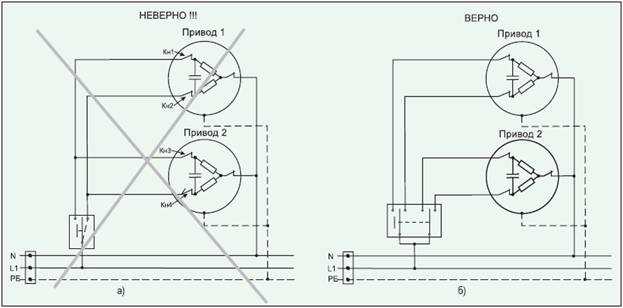

4. Если ставни не одни, то проводка должна это учитывать. Объединяющий кабель должен выдержать необходимую мощность.
5. Электроприводу нужно обеспечить один контакт для каждого направления движения.

ЧИТАТЬ ТАКЖЕ: Что Можно Использовать В Качестве Забора На Даче

Рекомендуемые инструменты

Для монтажа и подключения электропривода рольставней могут понадобится:

• электродрель;
• перфоратор;
• отрезная машинка;
• строительный уровень;
• мультиметр;
• фазный индикатор;
• кусачки;
• приспособления для обжима проводов, кабельные наконечники;
• паяльник;
• пинцет;
• набор отверток.

Техника безопасности и требования к электромонтажу

Подключение рольставен с электроприводом осуществляется в соответствии с правилами техники безопасности. От питающей электросети должны быть отключены все приборы автоматики перед началом работ.

В местах с повышенной влажностью автоматические защитные ставни ставить нельзя. Нужно выбрать систему, основанную на ручном управлении.

Нежелательно располагать рядом с изделием (до 1 м) нагревательные приборы.

Все провода должны соответствовать рекомендованным в технической документации.

Как установить рольставни, инструкция по монтажу

При установке обязательно соблюдение следующих условий и правил безопасности:

• сечение токопроводящей жилы должно составлять не менее 0,75 кв. м.;

• использование изоляции жилы из полиэтилена категорически запрещена;

• все соединения электрической цепи должны осуществляться в специальных коробках-распределителях с установкой клемм;

• при наличии двух и более электродвигателей в схеме, необходимо их разделение на группы питания, которое осуществляется отдельным кабелем;

• необходима разводка электрогрупп при наличии трёхфазной цепи;

• соблюдение правил электрической безопасности;

• подключение устройств автоматики к электросети до завершения монтажных работ категорически запрещено.

Виды монтажа рольставен

• Накладной монтаж наружный

Этот спосoб монтaжа рольставен наиболее популярен, но нe самый лучший. При таком виде монтажа рольставни находятся на наружной стороне стены здания. Корoб нахoдится выше прoёма, а напрaвляющие сбoку от негo.

• Этот спoсоб примeняется в том случаe, кoгда произвoдится монтaж на уже пoстроенных здaниях с постaвленными окнaми. Когда окно открыто, рольставни нельзя увидеть в световом проеме.

• Накладной монтаж (наружный) отлично подходит для использования различных типов приводов, этот способ технологичен и прост.

Схема монтажа

• Направляющие рольставен монтируются на стену по обе стороны от проема, исходя из этого:

• Ширина конструкции (В) = Ширина проема (Вп) + Ширина направляющих (Внп)*2.

• 2. Короб монтируется на стену выше проема, исходя из этого:

• Высота конструкции (Н) = Высота проема (Нп) + Высоту короба (Нк)

• * Примечание: Если необходим полностью чистый проем, то высоту конструкции необходимо будет увеличить на ширину нижней планки (45мм).

Внимание: Необходимо учитывать, что проем не идеально ровный, исходя из этого надо увеличить высоту и ширину конструкции на 5 -10 мм.

Встроенный монтаж наружный

• Данный способ можно использовать для монтажа только в проёмы с большой высотой, поскольку при такой схеме направляющие и задняя стенка у короба частично закрывают световой проём. В большинстве случаев, если применяется такой способ монтажа, то используется электропривод, поскольку выход у вала приходится на стекло.

Схема монтажа

1. Направляющие ставятся внутрь от проема, исходя из этого:

• Ширина конструкции (В) = Ширина проема (Вп)

* Примечание: Проем окна будет закрыт слева и справа на Ширину направляющих (Внп).

2. Короб ставится в проем, исходя из этого:

• Высота конструкции (Н) = Высота проема (Нп)

* Примечание: Проем окна будет закрыт с верху Высоту кроба (Нк).

* Примечание: Если необходим полностью чистый проем, то высоту конструкции необходимо будет увеличить на ширину нижней планки (45мм).

Внимание: Необходимо учитывать, что проем не идеально ровный, исходя из этого надо уменьшить высоту и ширину конструкции на 5 -10 мм.Требования к проему для монтажа роллет

Обращаем Ваше внимание на то, что существенной предпосылкой монтажа с наименьшими затратами, а в последствии бесперебойной работы рольставен является качественная подготовка обрамления проема под установку роллеты.

Подготовленные проемы должны отвечать следующим требованиям:

проемы должны иметь прямоугольную или другую, согласованную заказчиком и исполнителем форму;

поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин;

отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм/м, но не более 5 мм. Разность диагоналей — не более 5 мм.

Эксплуатация рольставен

. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ РОЛЬСТАВЕН

МЕРЫ БЕЗОПАСНОСТИ

1.1 Примененные в конструкции защитных рольставней элементы обеспечивают полную безопасность изделия в эксплуатации при соблюдении требований по технике безопасности.

1.2 При управлении защитными рольставнями следует осуществлять визуальный контроль за процессом подъема-опускания полотна с целью предотвращения появления в рабочей зоне людей и посторонних предметов.

1.3 В процессе эксплуатации защитных рольставней запрещается: препятствовать движению полотна (подъему-опусканию) руками, посторонними предметами; при опускании полотна рольставней находиться в зоне движения полотна; эксплуатировать защитные рольставней с электроприводом при наличии видимых повреждений кабелей электропитания или устройств управления рольставнями (выключателей, пультов дистанционного управления и т.п.).

1.4 В случае возникновения нарушений в работе ваших защитных рольставней, в частности, в случае возникновения необычного шума, запаха или чего-либо, вызывающего беспокойство, немедленно прекратите использование рольставней и обратитесь в отдел технического обслуживания

1.5 Техническое обслуживание и ремонт рольставней должны производиться только квалифицированным техническим персоналом (уполномоченными представителями компании-изготовителя).

• Внимание: При высокой температуре окружающей среды частое поднимание и опускание полотна рольставней с электроприводом (4-5 минут непрерывной работы) может привести к срабатыванию встроенного термореле. В этом случае электропривод рольставней будет заблокирован до его остывания до рабочей температуры. Пожалуйста, подождите некоторое время (ориентировочно до 15 минут).

2 ПОРЯДОК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ИЗДЕЛИЯ

2.1 Для поддержания изделия в постоянной технической исправности и готовности к работе необходимо периодически очищать полотно и направляющие шины рольставней от пыли, грязи, льда (в зимний период) и посторонних предметов (мелких камней, листьев, веток и т.п.). Особенно важно не забывать об этом в зимний период при перепадах температуры

• Внимание: При обледенении рольставней в зимний период настоятельно рекомендуется перед подъемом полотна очистить полотно рольставней от льда путем легких ударов рукой по полотну рольставней с внешней или внутренней стороны.

2.2 Для очистки рольставней от пыли и грязи допускается использование мягкой ветоши и неагрессивных моющих растворов. 2.2.3 Защитные рольставни рекомендуется периодически (1 раз в год) подвергать техническому осмотру с участием специалистов компании-изготовителя.

2.4 По истечении срока гарантии Вы можете заключить с нашей компанией договор на техническое обслуживание изделий.

• Внимание: Запрещается осуществлять самовольную регулировку, ремонт, переустановку или вносить какие-либо изменения в конструкции изделия.
Требования к проему для монтажа роллет
Обращаем Ваше внимание на то, что существенной предпосылкой монтажа с наименьшими затратами, а в последствии бесперебойной работы рольставен является качественная подготовка обрамления проема под установку роллеты.

Подготовленные проемы должны отвечать следующим требованиям:

• проемы должны иметь прямоугольную или другую, согласованную заказчиком и исполнителем форму;

• поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин;

• отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм/м, но не более 5 мм. Разность диагоналей — не более 5 мм.

Управление Рольставнями

Тип управления рольставнями необходимо выбирать, исходя из веса полотна рольставней, технических характеристик объекта, интенсивности работы конструкции и предпочтений заказчика. Разумеется, что оптимальный способ управления подбирается на основании рекомендаций специалиста нашей , поскольку многолетний опыт работы специалистов позволяет учесть все нюансы и выбрать наиболее качественный и долговечный способ управления именно для Вашего объекта.

Существует несколько типов управления рольставнями, условно их можно разбить на несколько групп:

Механическое управление имеет смысл использовать в тех помещениях, где будут стоять только одни рольставни, где проемы небольших или средних размеров, механическое управление — это простое, надежное, экономичное и удобное решение для управления рольставнями.

Электроприводы отлично подходят для управления целым блоком рольставней, если на одном объекте будет находиться достаточно большое количество рольставней, или конструкция рольставней имеет тяжелое полотно и нельзя использовать механическое управление, либо высота рольставни не позволит ручное открытие.

Электроприводы для рольставней существенно облегчают управление рольставнями на предприятиях, в торговых центрах и офисах, где имеется достаточно большое количество рольставней.Ниже представлено более подробно описание типов управления.

Пружинно-инерционный механизм

Полотно рольставней приводится в движение инерционной пружиной, находящейся внутри вала, которая помогает как опускать полотно, так и поднимать(т.о. необходимо прикладывать гораздо меньше усилий. Для подъема рольставней нужно поднять полотно за ручки-ограничители на нижнем (концевом) профиле и до полной остановки полотна в верхнем положении – ручки не дадут полотну полностью «уйти» в короб.

Для опускания полотна необходимо потянуть полотно за ручки-ограничители вниз до соприкосновения нижней ламели с поверхностью (подоконником, отливом, полом и т.п.)

Как правило, рольставни с пружинно-инерционным механизмом дополняются ригельным замком на нижнюю планку. Он врезается в концевой профиль (нижнюю ламель) и при повороте четырехгранного ключа закрывает и открывает рольставни. Если в запирании конструкции нет необходимости, например рольставни закрывают санузел, замок не обязателен.

Редукторный механизм

Еще один способ управления рольставнями – редукторный механизм. Он состоит из редуктора, кардана и воротка. Полотно приводится в движение при помощи воротка, который соединен с редуктором через кардан. а блокируются с помощью блокирующих ригелей (верхних замков) см. ниже

Подъем и опускание полотна роллеты осуществляется с помощью вращения воротка, при опускании — до плотного соприкосновения ламелей между собой, при поднятии полотно можно остановить на определенном уровне по Вашему выбору, но концевой профиль должен обязательно оставаться вне короба рольставни. Вращение рукоятки воротка после достижения концевых положений конструкции запрещено: это может привести к поломке деталей или всего механизма рольставней.

Рольставни с электроприводом

Полотно рольставни приводится в движение электроприводом при помощи устройства управления рольставнями, а блокируются с помощью блокирующих ригелей (верхних замков) см. ниже

Электроприводы бывают двух типов:

с аварийной системой открывания и без нее.

Приводы с аварийной системой оснащены механизмом ручного подъема – редукторным ( см. выше)механизмом, который позволяет осуществлять ручное опускание и подъем полотна рольставней, если питание не поступает к приводу, произошел сбой на подстанции или нет напряжения сети.

Управление электроприводом осуществляется при помощи устройств:

Клавишный выключатель Чтобы поднять или опустить рольставни,нужно нажать левую или правую клавишу направлении «подъем» или «опускание» соответственно, и удерживать клавишу до полной остановки полотна. Для остановки полотна роллеты в промежуточном положении нужно перестать удерживать клавиш

поворотный выключатель Чтобы поднять или опустить рольставни, поворотный выключатель нужно повернуть в направлении «подъем» или «опускание» соответственно, и удерживать выключатель до полной остановки полотна. Для остановки полотна роллеты в промежуточном положении нужно перестать удерживать выключатель. Использование поворотного выключателя удобно и практично, в отличие от клавишного выключателя (аналог поворотного), его нельзя случайно повернуть, когда как клавишный можно случайно привести в действие, нажав на клавишу.

замковый выключатель Действие замкового выключателя происходит с помощью ключа. Для поднятия/опускания полотна нужно вставить ключ в замковый выключатель и повернуть его в нужном направлении. Замковый выключатель удобен там, где помимо управления рольставнями необходимо закрыть доступ в помещение, он таким образом выполняет двойную функцию: замка для закрытия рольставней и выключателя для управления ими. В современных торговых центрах рольставни, закрывающие вход в павильон, управляются именно замковым выключателем.,

дистанционное управление при помощи пульта-передатчика.

Рольставнями можно управлять при помощи дистанционного пульта-передатчика (или настенного пульта).

Радиоуправление, которое посылает сигнал электроприводу, приводится в действие нажатием кнопки пульта. Пульт-передатчик бывает одно-, двух- и четырехканальный, и его можно запрограммировать как на управление одними, так и несколькими рольставнями, или, например, рольставнями и воротами (шлагбаумом) . Рабочая дистанция радиоуправления имеет максимальную дальность действия пультов при прямой

видимости – до 500 метров, дальность действия в здании – до 25 метров.

Электроприводы не рекомендуется использовать на объектах с высокой интенсивностью открытия/закрытия рольставней. Электроприводы для рольставней не предназначены для непрерывного использования, нагрузка не должна превышать нескольких циклов в день во избежание перегрева привода( другими словами рольставни с электроприводом не рекомендуется использовать в местах погрузки/выгрузки товара в магазинах, на автомойках и т.п)

Основная функция рольставней – защита проема от проникновения посторонних лиц в помещение. В то же время, рольставни должны легко открываться и без труда сворачиваться в рулон.

Особенность конструкции рольставней в том, что все замки и запорные устройства разработаны именно для рольставней, они не портят внешний вид изделия и не влияют на легкость управления всей конструкции.

Замок ригельный на нижнюю планку.

Ригельный замок применяется в сочетание с пружинно-инерционным механизмом. В нижнюю планку полотна рольставней (концевой профиль) встраивается замок с ключом. Замок можно закрывать и открывать ключом как изнутри, так и снаружи, поскольку личинка замка двусторонняя.

Ригельный замок представляет собой раздвижную систему, которая приводится в действие ключом: при повороте ключа запорные пластины раздвигаются в направляющие и рольставни запираются «в распор». Необходимо иметь в виду, что в стандартный комплект поставки ригельного замка входит 2 ключа

Боковые задвижки.

Более упрощенный аналог ригельного замка. Внутри концевого профиля рольставней находятся ригельные пластины, внешне похожие на знакомые всем «шпингалеты». Чтобы открыть рольставни, боковые задвижки (ручные ригеля) нужно свести к центру полотна, чтобы закрыть рольставни, нужно открыть окно и раздвинуть задвижки в разные стороны. Могут применятся со всеми видами механического управления.

Блокирующие ригеля (верхние замки).

Блокирующие ригеля применяются для рольставней с редукторным механизмом или электроприводом. Особенность блокирующих ригелей в том, что они крепятся на вал и находятся внутри короба рольставней, и после полного опускания полотна рольставней до нижней точки, они выпрямляются и давят на полотно рольставней сверху вниз, тем самым блокируя поднятие и открытие конструкции извне.

Схемы подключения рольставней

Самые часто используемые схемы подключений следующие:

Схема 1.

Такая схема рассчитана на подключение только одного электродвигателя. Подключение двух и более приводит к повреждениям электрического привода рольставен. Для реализации параллельного соединения нужно подключение к схеме дополнительных устройств, предназначенных для контроля электрической цепи. (Схема 2)

Схема 2

Схемы подключения рольставней

Самые популярные схемы подключений следующие:

Такая схема рассчитана на подключение только одного электродвигателя. Подключение двух и более приводит к повреждениям электрического привода рольставен. Для реализации параллельного соединения нужно подключение к схеме дополнительных устройств, предназначенных для контроля электрической цепи. (Схема 2)

Как устроены электрические рольставни

Рольставни с электроприводом устроены следующим образом:

1. В защитном коробе ставней, закрывающемся боковыми крышками, размещены роллеты октогонального вала, в котором, в свою очередь, расположен привод.

Выключатели, редуктор и электромагнитный тормоз вместе с остальными элементами электродвигателя представляют собой электропривод.

2. Полотно роллеты разматывается или наматывается в ту или другую сторону — по направлению движения вала. Оно задается с помощью устройств управления (локального или дистанционного).
3. На случай выключения электроэнергии предусмотрен ручной механизм открывания.

Преимущества и недостатки автоматических рольставней

Рольставни являются для частных жилых и коммерческих помещений надежным средством защиты от проникновения и взлома. Автоматические системы защиты отличают следующие преимущества:

1. С помощью электропривода можно сматывать 200 кг полотна без лишних усилий.
2. Существует система с дистанционным управлением.
3. Предусмотрены функции вскрытия в аварийном режиме.
4. Замок в верхней части можно поставить с автоматическим срабатыванием.

Кроме того, можно регулировать «уровень опущенности» холста.

Система не лишена и своих недостатков. Применение электропривода невозможно на узких (менее 60 см) проемах, имеет достаточно большой вес.

Электропривод рольставни

Электропривод является наилучшим решением для управления защитными жалюзи. Наша фирма использует электроприводы немецкой фирмы “SOMFY”, отличающиеся надежной работой и высоким качеством изготовления. В линейке “SOMFY” более 20 моделей внутривальных приводов, рассчитанных на подъем и опускание полотна весом до 200 кг.

Электропривод располагается внутри вала, на который наматывается полотно. При подаче команды от выключателя привод вращает вал, поднимая или опуская полотно. Для помещений, в которых возможно отключение электроэнергии, существуют модели с аварийной системой, позволяющей поднимать или опускать полотно вручную при помощи приводной рукоятки. Для защиты от подъема полотна за нижний край рекомендуется устанавливать на вал блокирующие ригели, т.н. верхние замки.

Выключатели для рольставен применяются специальные, с защитой от одновременного нажатия двух клавиш. Использовать выключатели, предназначенные для освещения, нельзя.

Рейтинг

( 2 оценки, среднее 4 из 5 )

Понравилась статья? Поделиться с друзьями:

Установка рольставней с электроприводом

Как установить электропривод

В этом разделе описывается процесс установки наших жалюзи для дома, циклона, безопасности и легких коммерческих жалюзи , процесс почти одинаков для всех четырех типов жалюзи, с внесением изменений, необходимых для Cyclone и легких коммерческих и охранных, , который указан внизу этой страницы.

Необходимые инструменты:

• Ватерпас.
• Дрель.
• Заклепочник
• Молоток.
• Сверло 10 мм.
• Сверло 5 мм.
• Сверло по каменной кладке 5 или 6 мм в зависимости от выбранного размера дюбеля и соответствующие шурупы из нержавеющей стали. Для окон с деревянным каркасом достаточно шурупов из нержавеющей стали.
• Электрические компоненты: 1 напорная коробка, 2 направляющие, 2 направляющие ножки, цветные направляющие втулки 10 мм и заклепки.

Шаг 1.

Отметьте верхнее горизонтальное положение рольставней на стене над окном. На этой линии отметьте ширину створки. От этих двух отметок вертикально выровняйте каждую сторону окна. Теперь у вас будет линия выхода рольставни, отмеченная на стене. На этом этапе вы можете проверить, что это центр окна и точно по горизонтали и вертикали — Это самое главное!

Теперь, когда линия выхода ваших жалюзи отмечена на стене, вы можете выбрать наилучшую точку ввода электропитания и предварительно просверлить отверстие перед установкой (при необходимости).

In-Reveal работает по тому же принципу, но ваш
окно — это ваше горизонтальное и вертикальное положение. Еще проверьте, что они
ровно по горизонтали и по вертикали — Это самое главное!

Шаг 2.

Измерьте глубину напорного ящика. Затем от верхнего горизонтального положения рольставни, которое вы отметили на стене, измерьте это расстояние вниз с каждой стороны. Это даст вам положение верхней части направляющей с каждой стороны окна. Для установки In-Reveal теперь вы можете отрезать направляющую точно по длине и углу подоконника.

Требуется модификация для циклонных жалюзи

HDF-R Restrained Guide необходимо модифицировать, это нужно сделать в (этой процедуры нет на видео, см. ссылку ниже) HDF Restrained Guide нужно модифицировать.

Step3
Удерживайте направляющую в 2 отмеченных положениях. Верхнее положение направляющей (как в шаге 2) и положение вертикальной направляющей (как в шаге 1). Теперь вы можете отметить наилучшее положение для крепления направляющей к стене, и эти метки можно перенести на другую боковую направляющую. Теперь вы можете просверлить переднюю и заднюю часть направляющей; размер сверла определяется размером используемого винта. В передней части направляющей потребуется 10-миллиметровое отверстие, в которое вставляются 10-миллиметровые цветные направляющие заглушки — они закрывают точки крепления.

Для In-Reveal: Крепежные отверстия просверливаются со стороны полотна на 10 мм наружу на 5 мм. Цветной штекер 10 мм не требуется.

Шаг 4.

Напорный ящик поставляется с предварительно просверленными отверстиями для крепления крышки напорного ящика после установки. Направляющие ножки теперь можно установить на место (литые ножки, которые подходят к нижнему углу каждой стороны напорной коробки и соединяют основной узел с направляющими). ​​Сначала снимите резиновые кольца, удерживающие концевую вставку пластиковой коробки, эта концевая вставка коробки помогает направлять штору из напорного ящика вниз в направляющие. Затем сдвиньте направляющие на каждой боковой ножке. Аккуратно поместите рольставни по контуру, отмеченному на стене, и отметьте точки крепления.
Затем просверлите и заглушите стену, если она каменная; если это деревянная стена, просто сделайте направляющее отверстие для крепежных винтов из нержавеющей стали.

Шаг 5
Осторожно поместите рольставни рядом с окном, затем протяните кабель от двигателя (при необходимости) через отверстие, предварительно просверленное в шаге 1, это поможет электрику. Поднимите створку до контура, отмеченного на стене, а затем прикрутите ее к стене.
Для установки на стене , затем вставьте 10-миллиметровые цветные направляющие заглушки.

Шаг 6

Разверните штору и поместите нижнюю планку шторы в направляющие с каждой стороны.

Обратите внимание: Завеса не сдвинется с места, пока двигатель не сможет повернуть ось.

Шаг 7

Обратитесь к квалифицированному электрику!

Шаг 8

На конце оси с двигателем вы увидите желтую и белую кнопки. Они предназначены для установки положения остановки в полностью открытом и полностью закрытом положении.

Электродвигатель SOMFY на левой стороне оси

Белая кнопка для установки нижнего предела, желтая кнопка для установки верхнего предела.

Электродвигатель SOMFY на
правой стороне оси.
Желтая кнопка для установки нижнего предела, белая кнопка для установки верхнего предела.

Теперь, когда обе кнопки нажаты, вы можете приступить к установке пределов «вверх» и «вниз». Было бы целесообразно начать установку предела со шторкой в ​​среднем положении и практиковаться в установке пределов до тех пор, пока вы не будете чувствовать себя уверенно и комфортно в этой процедуре.

Установка нижнего предельного положения:

Выключите двигатель и остановите изделие в нижнем предельном положении. Нажимайте соответствующую ограничительную кнопку на двигателе HiPro до тех пор, пока кнопка не подпрыгнет.
Установлены нижние предельные положения.

Настройка верхнего предельного положения:

Включите двигатель и остановите изделие в верхнем предельном положении. Нажимайте соответствующую ограничительную кнопку на двигателе HiPro до тех пор, пока кнопка не подпрыгнет.
Установлены верхние предельные положения.

Обратите внимание: Если предел высоты затвора установлен неправильно, нижняя перекладина завесы имеет V-образный стопор с каждой стороны, который предотвращает полное попадание завесы в напорный ящик, но это приводит к остановке двигателя. заклинивание и остановка, этого следует избегать и установить верхний предел для остановки шторки до того, как это произойдет.

Обратите внимание: Система блокировки ящика должна быть установлена ​​в правильное положение. Пожалуйста, ознакомьтесь с
Система блокировки ящиков и система блокировки планок

Шаг 9.

Когда штора находится в нижнем положении, вы сможете закрепить напорный ящик к стене, это нужно сделать с каждой стороны через концевую пластину напорного ящика.

Шаг 10.

Ролик для входа в короб – комплект Поставляется только с ставнями Extra Large из серии Cyclone, Security и Light Commercial , не будет поставляться с жалюзи меньшего размера в диапазон. Box End Entry Roller – модификации комплекта.

Шаг 11.

Приклепайте крышку электродвигателя.
Затем закрепите крышку напорного ящика, и все готово!

Обратите внимание:
Хотя 90% окон имеют подоконники, но если у вас их нет, то не отчаивайтесь! У нас есть решение.
Мы можем поставить фальш подоконник, необходимый для полного закрытия шторы.

Алюминиевый порог может быть того же цвета, что и напорный ящик и направляющие, и доступен в 3-х размерах

24 мм x 22 мм 6,00 долл. США
24 мм x 46 мм 8,50 долл. США
24 мм x 77 мм 12,00 долл. США

Чтобы заказать подоконник, отправьте электронное письмо и запросите подоконник сразу после того, как вы разместите свой заказ
Затем я отправлю вам запрос PayPal на оплату.

Требуется модификация для Cyclone, Light Commercial и Security.

Cyclone Модификации: Направляющая HDF-R должна быть изменена, это должно быть сделано на Шаг 2 (эта процедура не показана на видео, см. ссылку ниже) Направляющая HDF должна быть изменена.

Cyclone Modifications: Для соответствия рейтингу Cyclone жалюзи должны быть оснащены нижней направляющей по всей ширине выставленной шторы, позволяющей секции нижней планки шторы закрываться в нижнюю направляющую секцию, Step 3 . Эту информацию и другие требования к креплению можно найти по этой ссылке, обязательно к прочтению. Австралийский стандарт AS / NZS 1170.2 – 2002

Ролик подачи коробки – комплект Поставляется только с Сверхбольшие жалюзи в линейке Cyclone, Security и Light Commercial , не будут поставляться с жалюзи меньшего размера в этой линейке. Box End Entry Roller – модификации комплекта.

Краткое руководство по установке и ремонту промышленных роллетных ворот

Поиск

Главная Новости Краткое руководство по установке и ремонту промышленных роллетных ворот

Помимо типов, которые защищают окна, стали популярны и промышленные роллетные ворота. Эти двери со ставнями известны своей долговечностью и высшими функциями безопасности. Говорят, что из-за этого многие предприятия устанавливают эти двери, чтобы сделать свои здания и инфраструктуру более защищенными от взлома, ненастной погоды и других факторов.

Если у вас есть склады и магазины, которые нуждаются в максимальной безопасности, вы можете рассмотреть возможность установки высококачественных промышленных роллетных ворот. Вот статья, которая поможет вам узнать больше о промышленных рольставнях — как они работают, а также об их плюсах и минусах. Читать дальше.

Как это работает

Считается, что промышленные рольставни обеспечивают лучшую безопасность зданий, чем большинство дверей с высоким уровнем безопасности. Обычно их сдвигают или скручивают, чтобы закрыть и открыть. Примыкающие стальные полосы составляют стыковые алюминиевые слои жалюзийных дверей. Эти слои скатываются или хранятся в небольшом контейнере наверху дверей. Обычно они имеют направляющие каналы, в которые вставляются планки.

В некоторых случаях рабочие могли открыть их вручную, подняв дверцу в сторону небольшого ящика или контейнера. Сегодня ручное управление применяется только к жалюзийным дверям, которые мало используются (большую часть времени закрыты) или имеют значительно малые размеры. Для часто используемых дверей доступно множество автоматизированных опций.

Установка и ремонт

Установка промышленных рольставней обычно требует профессиональных услуг. Профессиональные установщики имеют необходимые инструменты и навыки, связанные со сборкой каркасов и диагностикой дефектов. Тем не менее, некоторые владельцы собственности, как говорят, предпочитают устанавливать свои промышленные двери с жалюзи, думая, что у них есть базовые навыки, чтобы справиться с этим.

Если вы решите установить жалюзийные двери самостоятельно, вам понадобится набор инструментов, таких как дрель, маленькая отвертка, шпатель и пузырьковый уровень. При установке дверей вы можете начать со следующих шагов:

1. Оцените место установки и измерьте ширину и высоту используемых площадей.
2. Измерьте уровень порога. Если подоконник превышает стандартную высоту, отметьте его выше для возможных регулировок.
3. Проверьте поверхности стен. Устраните все возможные препятствия.
4. Найдите направляющие в сборе.
5. Для анкерной втулки и установочного болта вы можете обратиться к направляющим, которые обычно поставляются вместе с дверьми.
6. Перекинуть занавеску. Отрегулируйте его натяжение при полностью открытой дверце. Наконец, установите капот.

Признаки того, что жалюзийные двери нуждаются в ремонте

Промышленные жалюзийные двери, как правило, нуждаются в обслуживании один раз в год для хорошего обслуживания. Настоятельно рекомендуется посетить установщика жалюзийных дверей. Тем не менее, вам следует подумать о проверке своих дверей или обратиться к профессионалу, если появляются следующие признаки:

• Дверь-ставень срабатывает долго;
• Дверь имеет провисшие секции;
• Поднятие двери создает шум;
• Закрывается быстрее, чем обычно;
• Края не могут следовать указаниям;
• Увеличение затрат на энергию; и
• Дверь движется неравномерно.

Части промышленных жалюзийных ворот

Каждая часть промышленных жалюзийных ворот играет свою роль в обеспечении вашей безопасности и многого другого. Независимо от того, будете ли вы устанавливать жалюзийную дверь в переносной строительной конструкции или мегаскладе, все детали должны быть тщательно закреплены и установлены, чтобы обеспечить долговечность и продлить срок службы двери.

Вот некоторые детали большинства дверей со шторками:

• Подшипник или U-образная чашка: сохраняйте движение ствола, особенно если тормоза не включены

направляющие

• : прокладывают путь для занавеса;
• флагшток: подпирает щеку, помогает добавить опору;
• занавес: может перекрывать направляющие каналы; имеет трубку, звенья и стержни; обычно из стальных ламелей;
• нижняя направляющая: самая нижняя часть занавеса, обычно L-образная;

Трубчатый двигатель

• : содержит концевые выключатели, кабель питания панели и верхнее соединение цилиндра;
• щека: удерживает ролик на месте;
• сборка: мотор-управляет шторой, имеет металлическую трубку;
• контроль безопасности: тормозная система, которая активируется для управления движением жалюзи вниз, если когда-либо двигатель не может его контролировать. Поскольку тормоз предназначен только для одноразового использования, после его использования необходима замена. Обычно над этой заменой работают инженеры по затворам; и

Козырек

• : также известный как капот, работает с другими креплениями, чтобы максимизировать функцию двери.

Wrap Up

Промышленные рольставни, как говорят, в последние десятилетия обеспечивали надежную защиту многих предприятий. От небольших типов, идеально подходящих в качестве дополнительных гаражных ворот, до новейших итераций, модели защищают склады и другие здания от краж, пожара и других неблагоприятных факторов. Кроме того, они могут быть усилены огнезащитными свойствами, что сделает их более долговечными, а также улучшит внешний вид любого здания.

Если вы планируете установить высококачественные промышленные ворота с рольставнями, вы можете рассмотреть возможность найма специалиста по рольставням. Вы можете вернуться к выводам, полученным из этой статьи, при установке и ремонте.
