Как правильно сделать узел примыкания кровли к стене, фото и видео примеры

Содержание статьи:

1. Необходимость устройства примыканий кровли

2. Кровельное примыкание к другим элементам сооружения

Как известно, наиболее подвержены негативному воздействию влаги те участки кровли, где покрытие непосредственно соприкасается со стеной. Поэтому именно в том месте, где располагается примыкание кровли к стене, герметизация стыка и его защита должны быть выполнены на максимально высоком уровне.

Принято выделять две основные разновидности примыканий – верхнее и боковое, причем устройство каждого из них требует применения стыковых планок ПС-1 и ПС-2.

Необходимость устройства примыканий кровли

Очень важно, чтобы все элементы строения, так или иначе примыкающие к кровле (вентиляционные и печные трубы, козырьки, стены, навесы и др.), были устроены согласно специально плану. Как известно, эти места наиболее подвержены активному скапливанию любой влаги.

Неудобство зачастую также доставляют мусор, ветки и листва деревьев, скапливающиеся в тех местах, где ветер дует наиболее сильно. В зимний период времени узел примыкания кровли к стене под воздействием снега испытывает сильнейшие нагрузки.

После того как устройство стропильной системы крыши окончено, необходимо лишь оснастить кровлю необходимым покрытием.

Металлочерепичный настил необходимо укладывать с сохранением возле стен небольшого зазора. Делается этого для того, чтобы обеспечить всю конструкцию нормальной вентиляцией, при этом сделав правильное примыкание металлочерепицы к стене. После этого в полотне стены посредством штробления нужно создать канавку, имеющую глубину примерно 2,5 сантиметра. Стыковая планка при этом оснащается особым уплотнителем, а затем плотно укрепляется в пазу и крепится дюбелями. Затем место штробления обрабатывается специальным герметиком на силиконовой основе. Планка примыкания фиксируется на верхних точках черепичных волн при помощи саморезов или шурупов.

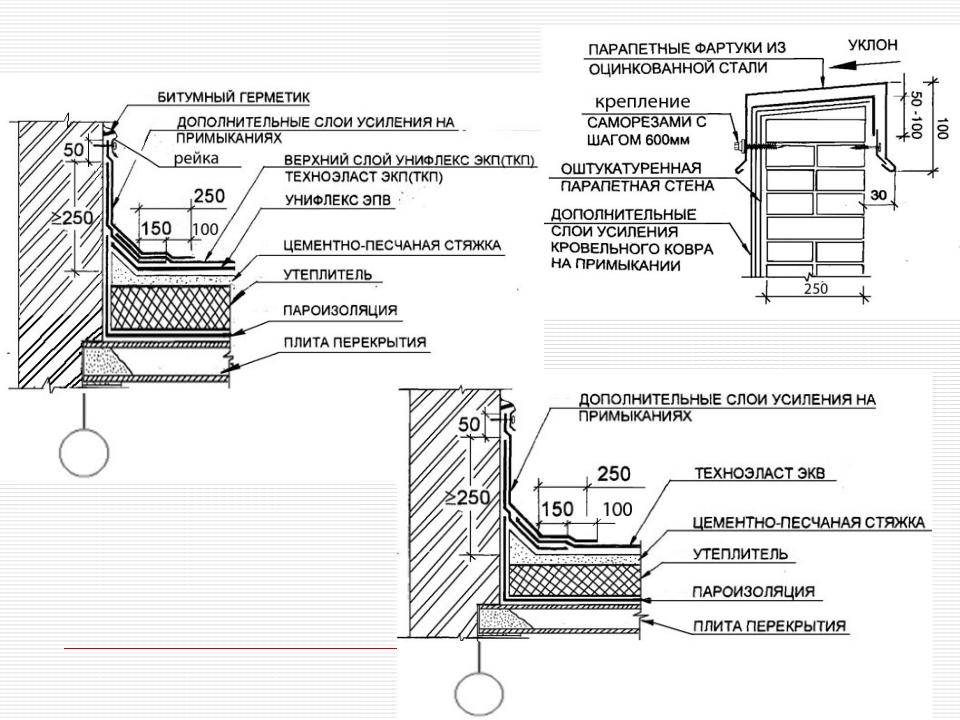

В том случае, если покрытием кровли выступает рулонный материал, например, покрытие из битума или битума с полимерами, то примыкание кровли к стене должно обрабатываться по следующему принципу:

1. На участки стыков покрытия со стеной накладываются прижимные рейки.
2. Наложенные рейки нужно крепко зафиксировать с помощью саморезов.
3. Стыковые участки обрабатываются герметиком на основе силикона.
4. Как вариант – наложение эластичной мастики наряду с армирующим геотекстилем, а сверху – второй слой мастики. Этот метод именуется флэшинговым. Он приобрел довольно широкую популярность ввиду хорошего конечного результата работы – швы получаются эластичными, прочными и прекрасно герметизированными. Такой способ является относительно недорогим, к тому же его можно выполнять и собственноручно, не привлекая лишнюю рабочую силу и не тратя материальные средства на оплату труда специалистов.

Наносить мастику на стыки следует при помощи кисти или валика. Этот материал застывает быстро, но необходимая эластичность, тем не менее, сохраняется. Сцепление мастики практически с любым материалом проходит без каких-либо проблем.

Благодаря входящему в состав материала полиуретану покрытие приобретает дополнительную пластичность и стойко переносит воздействия абсолютно любого рода. Эксплуатационный срок такого настила может достигать более 20 лет, а качество не страдает даже при такой больше амплитуде температур, как от -40 до +75 градусов.

К флэшинговому методу стыки готовятся по-разному в зависимости от материалов, используемых для устройства кровельных примыканий, а также от их конфигурации. Делается это следующим образом:

1. Каждую из поверхностей необходимо тщательным образом очистить от пыли и грязи.
2. Оснащенный обсыпкой рулонный материал нужно очистить в тех местах, куда будет наноситься мастика.
3. Поливинилхлоридные кровельные мембраны ПВХ следует очистить от пыли и обезжирить их.
4. Бетонные поверхности надо промазать праймером для того, чтобы снизить их влажность.
5. Отштукатуренную кладку кирпича необходимо оставить до окончательного высыхания.
6. Трещины и щели больших размеров нужно обработать герметиком еще до начала основного процесса работы.
7. Мастику на уже подготовленный участок следует наносить валиком или кистью.
8. Поверх мастики необходимо уложить геотекстиль.
9. На геотекстиль снова должна наноситься мастика.
10. Интервал, между которым следует наносить каждый из слоев, может составлять от трех часов до суток.
11. После высыхания при желании можно нанести еще один мастичный слой, но уже желаемого цветового оттенка.

Всего на 1 м² мест стыков в среднем требуется использовать около 1 килограмма мастики. Объем расхода праймера приблизительно равен 0,3 килограмма на 1 м². Рассчитывать расход геотекстиля необходимо еще до его приобретения.

Монтаж планок примыкания, детальное видео:

Кровельное примыкание к другим элементам сооружения

Если нужно герметизировать стыки кровельного покрытия с другими поверхностями всего сооружения, то технология должна быть несколько другой. Например, если кровля примыкает к парапету, то этот элемент должен быть утеплен.

Утепление стен при такой герметизации выполняется с помощью минеральной ваты. На том участке, где кровля соединяется с парапетом, следует наплавлять еще один слой.

Листы теплоизоляции необходимо закрыть стружечно-цементными плитами либо шифером, как правило, плоским. Плотная плита минеральная ваты служит основой для создания наклонного бортика, который вклеивается прямо в угол поверх горячего битума. Самый первый из слоев покрытия кровли должен загибаться на горизонтальную поверхность на расстояние, равное 15 сантиметрам, а второй слой обязан перекрывать предыдущий на расстояние в 5 сантиметров.

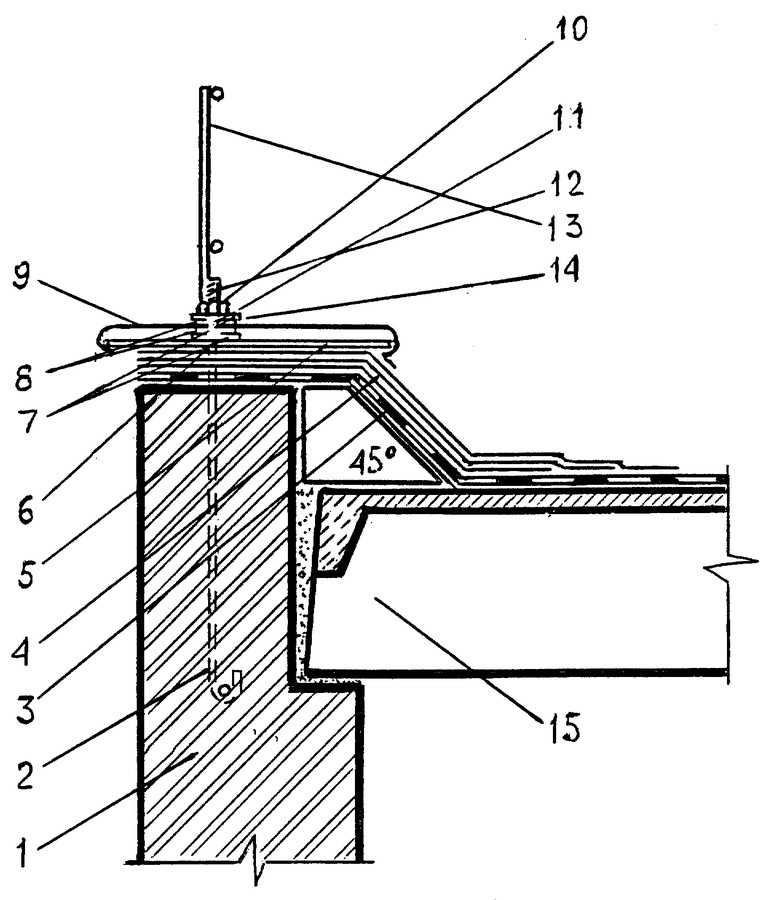

После этого следует приступать к обустройству стального фартука, основная функция которого – отвод дождевой воды. После этого узел примыкания кровли к стене будет иметь надежную и долговременную герметизацию.

Стыки в районе потолка и чердака можно обрабатывать силиконовым герметиком, а в месте прохода через кровельное покрытие печной трубы необходимо использовать планки.

Труба печи должна находится как можно ближе к планке конька. Запрещается выводить трубу в ендове, поскольку при таком ее расположении обеспечить кровле герметичность в этом месте будет почти невозможно.

Если крыша покрыта черепицей на основе битума, то наилучшим решением станет использование примыкающей планки, которая крепко соединит узлы и не пропустит влагу внутрь конструкции.

Сложнее дело обстоит с торцевыми стенами, так как кровля к ним примыкает под углом. В этом случае герметизация швов торцевой планки для кровли должна выполняться особенно осторожно и аккуратно.

Чтобы обработать стыки покрытий из керамической черепицы, специалисты советуют употреблять ленты, основу которых составляет гофрированный алюминий.

Благодаря волнистой форме этого материала он способен повторять форму самого покрытия, то есть черепицы, а последующая заливка битума окончательно придаст стыкам полную герметичность. Применять ленты подобного рода можно также и на битумной черепице. Еще одно их достоинство – богатая цветовая гамма, поэтому подобрать нужный оттенок под окраску кровельного покрытия труда не составит.

При возникновении любых вопросов относительно того, как должны выполняться примыкания кровли к стене и иным поверхностям, подробную информацию с фото и видео всех работ всегда можно найти в Интернете.

Примыкание металлочерепицы к стене

Чтобы установленное кровельное покрытие максимально надежно защищало строение, настил его должен быть максимально герметичным. Требуется следить за узлами примыкания материала к таким конструкционным элементам, как стена и труба. Их требуется выполнять с применением технологий и специальных основ, которые по всем параметрам соответствуют типу кровельного покрытия.

Уязвимость мест примыкания металлочерепицы

Примыкание металлочерепицы к стене — это самый уязвимый участок на крыше. Это основано на том, что именно в данном месте присутствует сопряжение двух и более плоскостей, соответственно здесь со временем скапливается мусор.

В свою очередь подобные скопления металлочерепицы задерживают большое количество влаги, которая автоматически оказывает неблагоприятное воздействие на стык и потому может полностью разрушить общий материал гидроизоляции и кровельное покрытие.

Причиной этого является многократное замерзание и последующее оттаивание, которое присутствует при температурных перепадах. В холодное время года в таких стыках скапливается большое количество снега, что также на автоматическом уровне увеличивает вероятность появления протечки.

Как обеспечить полную герметизацию металлочерепицы

Если цель заключается в полной герметизации современного кровельного покрытия, требуется тщательно соблюдать все принципы по обустройству мест примыкания. Их требуется предусмотреть еще на стадии общего проектирования сооружения.

Если здание строится из качественного кирпича, можно будет предусмотреть специальный козырек, размер которого составляет половину кирпича, что будет выступать над стыком стены или покрытия кровли. Иным, не менее эффективным способом является оставления в процессе кладки специальной выемки, в которые потом будет засовываться край монтируемого кровельного покрытия.

Важно! Процесс качественной герметизации мест кровельного примыкания может осуществляться с применением разных материалов. Обычно технология рабочего процесса прямо зависит от типа материала и от вида используемого покрытия.

На данный момент различают два типа примыкания металлочерепицы – боковое и верхнее. В данных двух случаях используются специальные стыковые планки.

Примыкание покрытие к стене

В процессе монтажа металлочерепицы к стене требуется в обязательном порядке учитывать тот факт, что между ним и всеми присутствующими расположенными вертикально конструкциями в обязательном порядке должен оставаться небольшой зазор. За счет него обеспечивается требуемая циркуляция воздушных масс в кровельном покрытии.

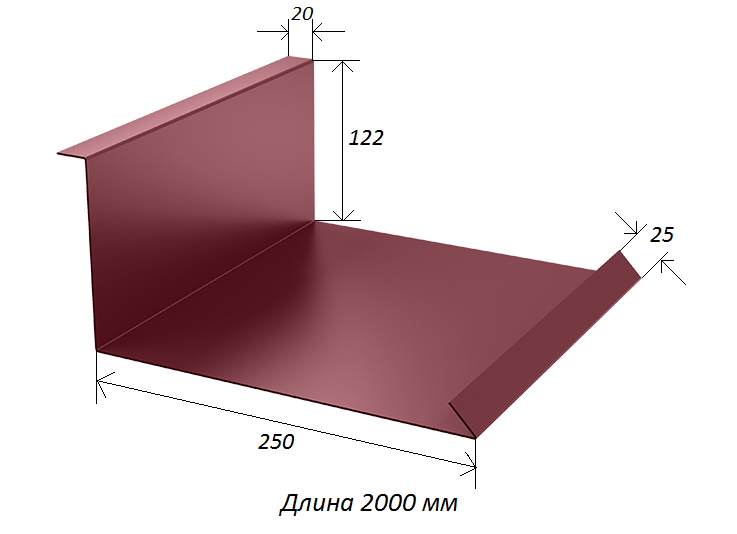

Место примыкания покрытие к поверхности стены требуют применения специальных планок, также подойдет специальный фартук из качественной листовой стали.  Установка такой конструкции, как одинарный фартук, требует соблюдение следующих правил:

1. Необходимо штробление стены.
2. Сделать это нужно строго вдоль линии примыкания.
3. Высота должна быть не меньше 200 мм.

В процессе штробления делается специальная канавка, глубина которой равна примерно 30 мм. Все края фартука требуется обработать специальным герметиком. Сразу после этого края монтируются в ранее подготовленную штробу. Нижняя часть присоединяется к кровельному покрытию, используя специальные саморезы.

Важно! Требуется приобрести для работы такие крепежные элементы, которые оснащены резиновыми или выполненными из неопрена уплотнителями. Это поможет полностью исключить процесс попадания воды в участки, где производилось крепление. Штроба, которая предназначена для вставки в нее верхнего края фартука, обычно заполняется стандартным цементным составом.

Преимущества применения двойного фартука

Использование при обработке примыканий двойного фартука предоставит возможность получить конструкцию с идеальными показателями надежности произведенной герметизации. В данной ситуации не потребуется осуществлять штробление стены.

Верхний элемент крепится к основной части специальными прочными дюбелями, после этого под нее монтируется нижняя часть элемента, который посредством особого замкового прочного соединения особым образом защелкивается на верхнем конструкционном элементе. Обычно нижний фартук имеет в своем составе особые кляммеры. Они закрепляются на кровельном покрытии, прислоненном к стене при помощи качественных саморезов.

Важно! Все места, где было осуществлено соединение, должны быть очень тщательно обработаны специальным строительным составом – герметиком. Это еще более увеличит степень герметичности.

Особенности примыкания у трубы

Чтобы эффективно исключить подтек под фартук сверху от трубы, верхняя планка фартука должна быть сделана немного длиннее, примерно на 300-400 мм. Подобная планка заводится под покрытие, и затем тщательно герметизируются с двух плоскостей.

При осуществлении данного процесса требуется следить за тем, чтобы у планки присутствовал небольшой припуск размером 150-200 мм, причем строго со всех сторон трубы. Все остальные планки должны быть установлены на специальное покрытие. Устройство подобного фартука рекомендуется делать на фальцевых и выполненных из металла кровлях.

Герметизация кровельного покрытия вокруг трубы, как видно из всего сказанного выше, производится с применением такой конструкции, как фартук. Есть специальная выполненная из металла пластина, которая также имеет специальные отверстия.

В некоторых случаях используется труба достаточно большого диаметра. Все это основные элементы, которыми примыкает кровельное покрытие к основанию трубы.

Примыкание — применение современных материалов

Современный рынок предлагает большое количество материалов, которые помогут максимально упростить работы, связанные с устройством примыкания трубы с кровельным покрытием, а также можно уменьшить общие трудозатраты.

Если выполнить работы такого плана в соответствии со всеми установленными правилами и требованиями, можно быть уверенным в том, что конструкция выдержит достаточно широкий температурный диапазон. Также она выдержит сильные снеговые нагрузки.

При обустройстве примыкания к стене профессионалы рекомендуют применять специальные манжеты. Они обладают следующими преимуществами:

• Присутствует клеевая основа;
• Элемент очень быстро монтируется и максимально надежно герметизирует участок примыкания;
• Время эксплуатации таких манжет обычно составляет 15 лет.

В отсутствии подобных устройств примыкание трубы и покрытия, а также присоединения к стене, можно произвести применяя особые изготовленные на клеевой основе полосы, которые выполнены из специального гофрированного металла. Полоса верхнего края закрепляется у основания трубы особым металлическим хомутом.

Современные материалы дают возможность выполнять процесс примыкания самых разных кровельных покрытий и к разным конструкциям. Это могут быть фронтоны, мансардные окна и слуховые, а также вентиляционные трубы, имеющие разные параметры сечения.
