Обратный клапан в системе отопления гравитационной и принудительной

Обратный клапан в системе отопления: зачем нужен, виды

5 (100%) голосов: 5

Для того, чтобы отопительная система отопления функционировала максимально эффективно и без перебоев, устанавливается обратный клапан. Эта деталь предназначена для регулировки потока жидкости, не разрешает поступать ему в одном из направлений. Обратный клапан в системах отопления гравитационного и принудительного типов движения теплоносителя различается своими особенностями конструкции и функционалом. В данной статье подробно рассмотрим, что представляет собой данное устройство.

• Назначение
• Принцип работы
• Виды обратных клапанов
• org/ListItem»> Установка

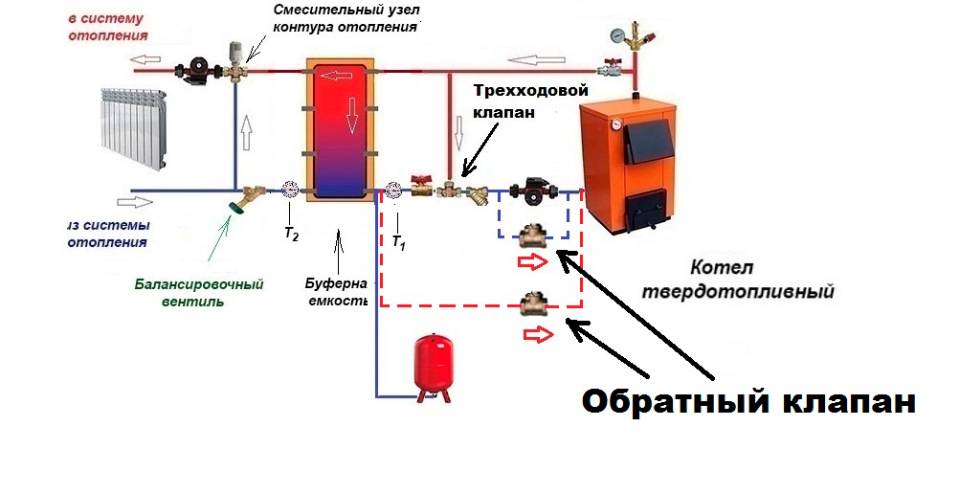

Обратный клапан в системе отопления

Назначение

Зачем нужен обратный клапан в системе отопления? Чтобы дать ответ на этот вопрос рассмотрим конкретную ситуацию.

В процессе функционирования системы отопления в некоторых местах может образоваться гидродинамическое давление, что неизбежно приведет к изменению направления потока горячей воды. Для избежания возникновения аварийной ситуации, нужно установить обратный клапан на байпас. Основное предназначение этого элемента — профилактика обратного движения теплоносителя.

Благодаря обратному клапану, горячая вода будет беспрепятственно циркулировать по системе. Вместе с тем, он не будет позволять ей двигаться в обратном направлении, а ее технические и эксплуатационные характеристики останутся неизменными. К выбору клапана подойдите ответственно, т.к. очень важно подобрать подходящую модель, именно от нее будут зависеть безопасность и надежность всей системы отопления.

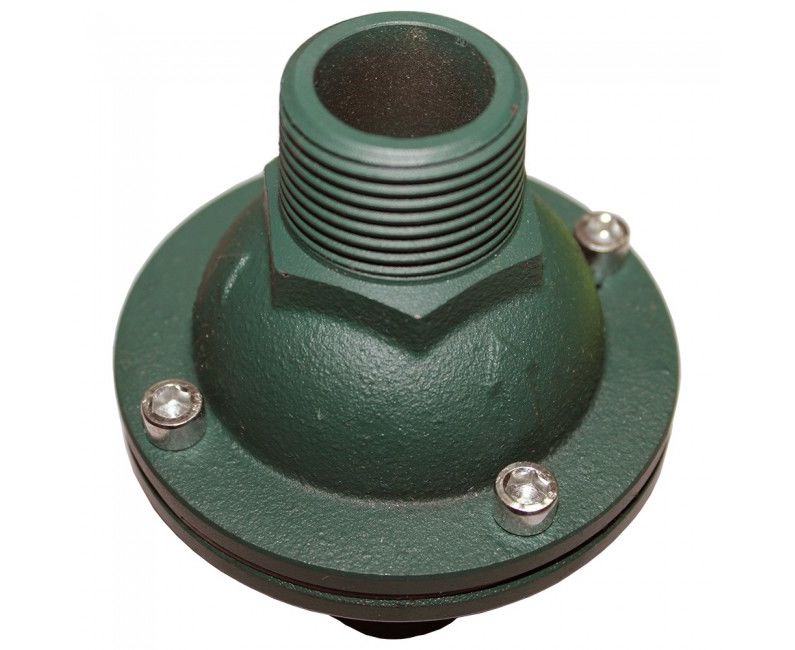

Обратные клапаны

Принцип работы

Несмотря на то, что обратные клапаны разнятся строением, в зависимости от модели, одна составляющая остается неизменной во всех приборах — пружина. Эта деталь выступает как исполнительный механизм и закрывает собой затвор. Сжимается пружина в момент, когда допустимые параметры системы меняются. Здесь очень важно приобрести и установить клапан с массивной и упругой пружиной. Она обеспечивает нахождение клапана в закрытом состоянии, которое считается нормальным.

Когда теплоноситель движется по системе, образуется давление, за счет которого жидкость открывает обратный клапан для отопления с естественной циркуляцией и движется дальше по трубам.

В случае возникновения аварийной ситуации, например, в виде гидроудара, то циркулирующая жидкость не сможет поменять направление движения, т.к. обратный клапан для гравитационной системы отопления не допустит, чтобы вода вытекла обратно. Данное устройство отличается простотой конструкции, однако является незаменимым элементом, помогающим избежать негативных последствий на контуре.

Устройство обратного клапана

Про балансировочный клапан для системы отопления можете прочитать на этой странице.

Виды обратных клапанов

В основном обратные клапаны группируются по нескольким характеристикам: материал изготовления и тип запирающего устройства. Большей популярностью пользуются клапаны, которые выполнены из латуни, чугуна, стали.

Исходя из того, какое запирающее устройство установлено, выделяются такие разновидности:

• тарельчатый;
• шариковый;
• лепестковый;
• гравитационный;
• двустворчатый.

Тарельчатый.

Основу его конструкции составляет диск в форме тарелки, он отвечает за перекрытие сечения в контуре, если условия в системе меняются. Такой диск помещен в специальное седло с гибким уплотнителем, а внутренняя его часть соединена со штоком.

Обратный клапан тарельчатый пружинный межфланцевый

Шариковый.

Такой вид клапана практически идентичен предыдущему виду. Основное различие заключается в том, что главным элементом механизма является не тарелка, а шарик. Он может быть выполнен из алюминия или каучука и в момент, когда пружина срабатывает (если направление течения воды меняется), шарик направляется в седло и закрывает сечение. Таким образом теплоноситель не может двигаться обратно. Подобные клапаны созданы для стандартной системы отопления.

Несмотря на значимость обратного клапана, в случае если в контуре будут задействованы трубопроводы с достаточно большим диаметром, то устройство ни шарикового, ни тарельчатого типа не обеспечит максимальную защиту.

Обратный клапан шарикового типа

Двухстворчатый.

Данная разновидность была создана специально для трубопроводов большого диаметра. Он может быть установлен на обратном контуре и на контуре подачи воды в отопительной системе. При этом принцип функционирования прибора останется неизменным.

Клапан, в комплектацию которого входят две створки, при нормальных рабочих условиях среды будет начинать действовать под давлением, оказываемым теплоносителем.

Если возникнет аварийная ситуация, то устройство закроется створками, которые не ограничат движение воды в неверном направлении. На проходном сечении двухстворчатого клапана находится специальная ось, на которой и зафиксированы створки. Данный тип запорной арматуры признан одним из самых надежных, за счет этого он пригоден для эксплуатации в системах с повышенным давлением.

Клапан обратный межфланцевый Tecofi CB 3449 чугунный двухстворчатый

Лепестковый.

Обратный клапан лепестковый еще называется гравитационным. В его конструкцию входит пружина с невысокими показателями упругости, этим и обусловлено его низкое сопротивление. В определенных модификациях пружина отсутствует, а в процессе функционирования применяется явление, которое обусловлено силой тяжести и давлением потока. В комплектации такого клапана предусмотрена подпружиненная створка с уплотнителем, которая зафиксирована в верхней точке сечения на оси.

Клапан обратный лепесткового типа

Установка

Обратный клапан для гравитационной системы отопления чаще всего эксплуатируется в схеме обвязки котла. Например, в ситуации, когда требуется связать пару теплогенераторов в один каскад или же для того, чтобы синхронизировать работу котлов на различных источниках энергии. В таких ситуациях, благодаря клапану, не будут возникать паразитные потоки теплоносителя.

Если в системе отопления вода подается посредством насоса, то может использоваться любой затвор. При естественной циркуляции можно применять исключительно гравитационный клапан.

Осуществляя монтаж, соблюдайте следующие требования:

1. Выбирая устройство, обращайте внимание на показатели давления и уровень температуры воды в трубах. Вода в трубопроводе частных домов обычно движется под давлением около 3 Бар и при температуре в 95°С . Выбирайте прибор только после того как будут выявлены все показатели.
2. Установка конструкции должна производиться согласно требованиям, указанным в паспорте клапана.
3. Насос должен размещаться перед клапаном.
4. На то, каким образом будет осуществлен монтаж устройства, влияет давление в сети. Ниже 16 бар — муфтовый клапан, выше — фланцевый.

Ответ на вопрос: нужен ли обратный клапан в системе отопления, очевиден — безусловно, да. Это устройство является неотъемлемым звеном. Осуществляя выбор, учитывайте все нюансы конкретной отопительной системы.

Теги: монтаж системы отопления

Обратный клапан системы отопления — назначение, подключение

Автор Монтажник На чтение 10 мин Просмотров 16.9к.
Обновлено 08.12.2020

При монтаже систем отопления используют широкий ряд арматуры, обеспечивающей предохранение нагревательного котла, развоздушивание контура, слив и закачку теплового носителя в трубопровод и ряд других функций. Одним из приборов, не так часто применяемых при монтаже магистрали, является обратный клапан системы отопления, используемый в конкретных ситуациях.

Стоит отметить, что клапан является необязательным в отопительном контуре и устанавливается как вспомогательный прибор в случае определенного режима функционирования насосов, нагревательных котлов. Чтобы убедиться в необходимости использования и сделать правильный выбор клапана, следует рассмотреть конкретные случаи его эксплуатации и разновидности предлагаемых в торговой сети приборов.

Рис. 1 Клапанные затворы в линии с двумя котлами

Содержание

1. Зачем нужен обратный клапан в системах отопления
2. С двумя или более котлами
3. В контурах с отключающимися электронасосами
4. В контуре основного циркуляционного электронасоса
5. На трубопроводе подпитки
6. В байпасе параллельном насосу
7. Обратный клапан системы отопления — разновидности
8. Дисковые (тарельчатого типа)
9. Шаровые
10. Лепестковые
11. Подъемные
12. Рекомендации по монтажу

Зачем нужен обратный клапан в системах отопления

Решая куда и как ставить клапан, следует в первую очередь учитывать, что его присутствие является нежелательным в любой системе. Дело в том, прибор обладает довольно высоким гидравлическим сопротивлением в диапазоне от 0,1 до 1 метра горизонтального трубопроводного участка, что соответствует показателям напора от 0,1 до 1 атмосферы (бара).

Гидросопротивление трубопровода или арматуры в магистрали зависит от скорости потока (объема прокачки), для бытовых систем стандартный диапазон скоростей движения теплового носителя — 0,5 — 1,5 м/с. При данных значениях сопротивление клапана лежит в диапазоне 0,3 — 0,4 м, что соответствует падению напора в магистрали на 0,3 — 0,4 бара.

С двумя или более котлами

Некоторые собственники ради экономии на топливе и для устранения последствий от аварийных ситуаций при отключении электроэнергии, устанавливают в систему два или более котла, подключенных параллельно к отопительному трубопроводу. При этом, если работает один из котлов, тепловой носитель может проходить через теплообменной контур второго агрегата, что приводит к неоправданным теплопотерям.

Потребитель может установить запорные краны в линию подачи или обратки каждого из котлов и вручную перекрывать поток на неработающем оборудовании. Однако применение обратного клапана позволяет автоматизировать процесс отсечки потока через теплообменной контур неработающего котла при включенном втором.

Рис. 2 Клапаны в ветвях теплых полов с отключаемыми циркуляционниками

Возможно будет полезным почитать про Подключение котла к системе отопления

В контурах с отключающимися электронасосами

Обычно к одной гидрострелке или коллекторной разводке подключают параллельные ветви теплых полов и радиаторных батарей. Для проталкивания теплоносителя по трубам в каждой из веток использует циркуляционные электронасосы, работающие в автоматическом режиме.

Многие отопительные системы рассчитаны и спроектированы так, что оба циркуляционника работают в непрерывном режиме. Но встречаются схемы, где к контурам радиаторов или теплых полов подключен термодатчик — он при превышении заданной температуры отключает подачу питания на циркуляционный электронасос.

Так как второй агрегат, подключенный параллельно к линии первого в это время функционирует, он направляет часть теплоносителя в его контур, где не требуется дальнейший нагрев.

Чтобы предотвратить поступление рабочего тела в параллельные ветви, в каждую из них ставят обратный клапан.

Так же поступают и в случае, когда в системе используется попеременное включение нескольких электронасосов, установленных в параллельно подключенные к гидрострелке или коллекторной разводке ветви.

Рис. 3 Примеры установки насосных узлов с клапанами

В контуре основного циркуляционного электронасоса

Если котел (точнее бойлер) используют одновременно для подогревания воды и обогрева помещений, при автономном водоснабжении в его теплообменник поступает вода от погружного или поверхностного скважинного электронасоса с высоким давлением порядка 3 бар.

При этом поток разделяется: большая его часть при нагревании поднимается вверх и поступает на теплообменные радиаторы или теплые полы, а оставшийся объем направляется в обратку и воздействуют на циркуляционный электронасос. Так как подающий холодную воду в бойлер скважинный насос намного мощнее и обеспечивает значительный напор около 3 бар, в то время как предел циркуляционного агрегата не превышает 1 — 1,5 бара, может произойти передавливание прямого циркулирующего по трубам потока входным в противоположном направлении. В результате лопасти электронасоса могут застопориться и движение теплового носителя по контуру остановится. В этом случае для устранения обратного хода циркуляционника из-за противопотока перед ним размещают обратный клапан.

Рис. 4 Клапанная арматура в линии подпитки

На трубопроводе подпитки

При подключении отопительного контура к водопроводной магистрали для подпитки возможны ситуации с перебоями в водоподаче или падении ее напорных характеристик. В этом случае вода из отопительного трубопровода потечет в водопровод, и система лишится теплового носителя. Чтобы избежать подобных аварийных ситуаций, в трубопровод подпитки обязательно устанавливают обратный клапан.

В байпасе параллельном насосу

Обратный клапан ставят в байпасную перемычку в параллельном положении по отношению к циркуляционному электронасосу в следующих случаях:

• Для гравитационных систем, использующих электронасос для подачи теплового носителя, обратный клапан и всасывающий агрегат располагают на вертикальном участке трубопровода. При отсутствии электроэнергии насос отключается и препятствует движению потока теплоносителя. При этом открывается клапан в параллельной ветви, и система переходит в самотечный режим работы. Теплоноситель перемещается за счет разницы плотностей нагретой и охлажденной жидкости, минуя циркуляционник.
• Обратный клапан для системы отопления с принудительной подачей ставят параллельно циркуляционнику на горизонтальном трубном участке. При неисправности насоса клапанный затвор открывается и тепловой носитель движется по параллельной ветви. Также байпасная перемычка позволяет производить профилактическое обслуживание и ремонт циркуляционного электронасоса со снятием агрегата без сливания теплоносителя. Для этого с двух сторон циркуляционника ставят запорные шаровые краны, позволяющие снимать агрегат.

Рис. 5 Вертикальный шаровый клапан на байпасе в системе с циркуляционником

Обратный клапан системы отопления — разновидности

Клапаном называют разновидность запорной арматуры, где затворный элемент перекрывает проходной канал параллельно потоку. Как отмечалось выше, все обратные клапаны имеют довольно высокое гидросопротивление и рассчитаны на эксплуатацию в трубопроводах с различными физическими параметрами транспортируемого тела. Этим и вызвано многообразие их конструкций, позволяющее срабатывать затворному элементу при разных значениях физических сил, прилагаемых движущейся средой.

Рис. 6 Конструктивное устройство модели тарельчатого типа

Дисковые (тарельчатого типа)

Запорный элемент данной разновидности представляет собой подпружиненный диск, располагающийся параллельно по отношению к потоку. При определенном давлении на него движущейся среды, дисковая пластина сдвигается в направлении протекающего потока и тепловой носитель поступает по боковым каналам, обходя диск по краям.

Для обеспечения герметизации в седельное гнездо или на тарелку помещают резиновую прокладку, обеспечивающую плотный контакт затворных элементов.

Дисковые устройства обладают следующим рядом преимуществ:

• Они компактны, имеют небольшой вес и могут использоваться на любых участках отопительных трубопроводов. Допускается их горизонтальное и вертикальное расположение.
• Устройства рассчитаны на номинальный напор от 10 бар, выпускаются условных диаметров от 15 до 100 мм.
• Подсоединительные патрубки обычно оснащены внутренней резьбой (муфтовое соединение).
• Так как потоку приходится преодолевать физическое сопротивление пружины и обходные каналы для движения жидкой среды имеет малое сечение, дисковый затвор обладает довольно высоким гидросопротивлением.
• Приборы не рассчитаны на функционирование в среде с грязной водой, твердые частицы при попадании в пространство между диском и седельным уплотнением могут привести к неполной герметизации канального прохода.
• Устройства имеют высокий срок службы и редко нуждаются в техническом обслуживании и ремонте.
• Обычно приборы выпускают в латунном корпусе из двух частей — это позволяет разобрать и прочистить его внутренние детали в случае попадания на них частиц песка.
• Тарельчатые разновидности имеют невысокую стоимость в сравнении с другими аналогичными изделиями.

Рис. 7 Сферические клапанные затворы – внешний вид и конструктивное устройство

Шаровые

Затворным элементом данной разновидности клапанной арматуры служит сфера, чаще всего выполняемая из резины и реже алюминия. Клапан работает по гравитационному принципу, поэтому в трубопроводной линии располагается в строго вертикальном положении. В этом положении сфера перекрывает поток рабочей среды сверху.

При определенном давлении жидкости снизу сфера приподымается, упирается в верхние выступы и тепловой носитель беспрепятственно проходит по трубопроводу.

К достоинствам прибора относят:

• Низкое гидравлическое сопротивление благодаря гладкой сферической поверхности запора.
• Ремонтнопригодность — корпус состоит из двух частей, его всегда можно разобрать и поменять шар.
• Надежность — в устройстве отсутствуют какие-либо дополнительные элементы кроме сферы.

К недостаткам можно отнести низкое качество материала изготовления шара в бюджетных моделях. При долгом функционировании в среде с горячей водой резина иногда усыхает, шар уменьшается в габаритных размерах и клапанный затвор теряет герметичность.

Монтаж шаровой арматуры обычно производят в вертикальную байпасную перемычку параллельно циркуляционному насосу. Таким образом она обеспечивает самотек в гравитационных системах при отсутствии электроэнергии.

Рис. 8 Устройство моделей лепесткового типа

Лепестковые

В арматуре данного типа запирание канального прохода осуществляется за счет диска (захлопки), закрепленного сверху проходного канала на поворотном шарнире. Для обеспечения герметизации седельное кольцо оснащается резиновым уплотнителем.

При определенном напоре среды захлопка приподнимается и тепловой носитель начинает перемещаться по канальному проходу. При ослаблении давления или движении рабочей среды в противоположном направлении, захлопка опускается под влиянием гравитации (собственного веса) и перекрывает канал.

В некоторых устройствах свободно вращающуюся захлопку подпружинивают, увеличивая необходимое усилие для ее открывания. Лепестковый (гравитационный, поворотный или хлопушка) клапан обладает следующими особенностями:

• Предназначен для работы только в горизонтальном положении, если в запоре отсутствует пружина.
• Имеет невысокое гидросопротивление благодаря полному открытию проходного канала при срабатывании.
• В боковом отводе корпуса имеется резьбовая пробка, позволяющая разбирать прибор для ремонта и обслуживания.
• Обратную поворотную клапанную арматуру выпускают условных диаметров от 50 до 1000 мм, она рассчитана на эксплуатацию в диапазоне номинальных давлений от 1,6 до 25 МПа.

Лепестковые клапаны-хлопушки благодаря низкому гидросопротивлению рекомендуется монтировать в подпиточные трубопроводы, линии параллельно включенных котлов и горизонтально расположенные байпасы.

Рис. 9 Устройство моделей подъемного типа

Подъемные

К клапанной арматуре подъемного типа основным запорным элементом служит золотник, свободно перемещающийся в седельном гнезде параллельно потоку рабочего тела.

При определенном напоре жидкости подпружиненный затвор приподнимается и открывает канальный проход. В случае прохождения обратного потока или отсутствии напора пружина прижимает затвор к седельному кольцу, перекрывая канальный проход.

Особенности подъемных устройств:

• Установка приборов производится горизонтально.
• Допускается их эксплуатация в слегка загрязненной среде.
• Приборы оснащены съемной пробкой в верхней части, позволяющий производить ремонт и обслуживание запорных деталей.
• Обладают относительно невысоким гидросопротивлением благодаря широкому проходу при срабатывании.

Рис. 10 Примеры размещения клапанов в узлах обвязки насосов

Рекомендации по монтажу

При размещении клапанной запорной арматуры на трубопроводах рекомендуется придерживаться следующих правил:

• Перед приобретением клапана стоит убедиться в том, что он выбран правильно, то есть его пространственное положение, напорные и температурные характеристики соответствуют направлению перемещения и параметрам подаваемой среды.
• Приборы устанавливаются строго по направлению движения теплоносителя. Для его указания на корпусе отливается маркировочная стрелка, показывающая правильное расположение устройства.
• Для герметизации стыковых соединений используют только термостойкие прокладки, наиболее приемлемый вариант — кольца из паронита.
• Арматуру необходимо устанавливать между строго соосными участками трубопровода, в этом случае на нее не будет оказываться избыточное физическое воздействие, приводящее к неправильной работе и протечкам в стыках.
• Для корректной работы клапанов перед ними по ходу движения среды рекомендуется монтировать фильтры грубой очистки от мелких взвешенных частиц песка, ржавчины и других видов примесей.

Рис. 11 Обратный клапан системы отопления — стоимость от разных производителей в 2020 г

Благодаря высокому гидравлическому сопротивлению любой обратный клапан в системе отопления является нежелательным элементом, снижающим КПД и эффективность функционирования всей системы. Чаще всего клапан устанавливаются в байпасную перемычку параллельно циркуляционному электронасосу, где он не влияет на работу системы, так как через него в рабочем состоянии не проходит поток теплоносителя. В иных случаях клапанная арматура выполняет вспомогательные функции, предотвращая протекание теплоносителя в нежелательных направлениях.

Трубопроводы и обвязка гидравлического насоса: обратные клапаны

В отчете RL Deppmann Monday Morning Minutes за последние несколько недель были рассмотрены размеры труб и гибкие соединители. Сегодня мы обратим внимание на обратные клапаны и их использование в насосах.

Этот краткий блог раскроет несколько проблем с обратными клапанами, которые малоизвестны.

Я вас заинтересовал?

Давайте начнем с рассмотрения типов обратных клапанов и того, почему в насосах используются подпружиненные клапаны.

В чем разница между поворотным обратным клапаном и неблокирующим обратным клапаном?

Если я откачиваю воду из резервуара или отстойника, производители насосов показывают обратный клапан нагнетания насоса. Обратный клапан может быть поворотного или безотрывного типа. Поворотный обратный клапан имеет заслонку, прикрепленную в одной точке. Это может выглядеть как заслонка в старом туалетном бачке. Когда насос останавливается, вес воды закрывает заслонку и предотвращает попадание воды обратно в бак. Это может вызвать шум или стук при закрытии заслонки. Поворотный обратный клапан предотвращает падение этой воды. При использовании обратного клапана без хлопка разница возникает, когда давление в насосе прекращается. Когда это происходит, в обратном клапане есть пружина, и сила этой пружины закрывает обратный клапан до того, как вода упадет. Предотвращает «захлопывание» и закрытие чека «бесшумное».

Нужен ли мне обратный клапан в закрытой гидравлической системе?

Мне почти не хочется начинать отвечать на этот вопрос, потому что существует так много «что, если». Единственный воздух в гидравлической системе находится в компрессионном баке или расширительном баке. Остальная часть системы полностью заполнена водой. Воде некуда стекать!

Если закрытая гидравлическая система имеет следующее, обратный клапан не требуется.

• надлежащее давление наполнения,
• правильное разделение воздуха,
• надлежащий трубопровод для предотвращения самотечной циркуляции,
• одиночный насос

Это множество «если», на которые можно положиться. По этой причине мы всегда показываем обратный клапан на нагнетании всех насосов.

Выбор размера обратного клапана без хлопка в закрытой гидравлической системе

Что я подразумеваю под размером? Разве это не просто клапан размера линии? Хотите верьте, хотите нет, но существуют требования к размерам обратных клапанов.

Бесшумный обратный клапан имеет пружину, помогающую закрываться. Это также означает, что у него есть пружина, которая требует давления, чтобы открыться. Большинству обратных клапанов требуется около ½ перепада давления в фунтах на квадратный дюйм, чтобы начать открытие. Это называется давлением срабатывания. Взгляните на диаграмму ниже от Metraflex.

Мало того, что они начинаются примерно с ½ PSIG, они останавливаются на уровне около 3 PSIG. Они действительно останавливаются, когда скорость достигает 10 футов в секунду. Большинство производителей обратных клапанов имеют ограничение скорости 10 FPS. Если мы вернемся к диаграмме RL Deppmann Monday Morning Minute, сделанной несколько недель назад и касающейся размеров трубы из ASHRAE 90. 1-2013, мы обнаружим противоречие. В стандарте ASHRAE разрешены некоторые размеры труб, которые превышают ограничение скорости обратного клапана в 10 футов в секунду. ASHRAE четко заявляет, что таблица размеров зависит от ограничений оборудования, и это одно из них. Я изменил диаграмму, чтобы показать максимальный поток для скорости 10 кадров в секунду.

Установка обратного клапана без срабатывания

Существуют также некоторые ограничения при установке обратных клапанов. Обратные клапаны могут быть вафельного типа, которые устанавливаются между двумя фланцами. Фланцы являются частью целостности клапана. Вы не можете установить дисковый затвор непосредственно на межфланцевый затвор без золотника. Это не просто ограничение Metraflex. Это ограничение большинства, если не всех межфланцевых обратных клапанов. Смотрите видео ниже.

Наконец, есть еще один совет по установке. Я проверил 12 разных производителей обратных клапанов и у всех 12 было ограничение на количество диаметров трубы перед обратным клапаном при установке на насос. Минимальное количество диаметров трубы перед обратным клапаном варьировалось от 3 до 14 диаметров трубы. Metraflex рекомендует от 5 до 10. Поскольку гидравлические насосы HVAC являются относительно спокойным приложением, давайте остановимся на 5 диаметрах трубы, если вы используете Metraflex и ограничиваете скорость. Если вы укажете кого-то другого и зачем вам, проконсультируйтесь с ним.

Как насчет клапанов Bell & Gossett Triple Duty?

Bell & Gossett Triple Duty — это обратный клапан без хлопка, который также имеет функции отключения и балансировки, которые обычно требуются на стороне нагнетания насоса, что делает его отличной альтернативой стоимости установки нескольких клапанов. Клапаны тройного назначения B & G не требуют прямого диаметра трубы и не имеют таких же пределов скорости, как другие обратные клапаны. Клапан тройного назначения B&G должен быть стандартной добровольной альтернативой в вашей спецификации. Будьте осторожны! Другие бренды имеют гораздо больше ограничений. Это может показаться корыстным, но почему бы не указать и не детализировать обратные и запорные клапаны, а разрешить использование клапанов тройного назначения B & G и только клапанов тройного действия B & G в качестве приемлемой добровольной альтернативы? Если цена слишком высока, подрядчик будет использовать детализированные клапаны.

Ну, это была длинная Минута! На следующей неделе в «Monday Morning Minutes» Р. Л. Деппмана будет рассмотрена отделка всасывания насоса.

Обратный клапан | Что это такое и где это использовать?

Что такое обратный клапан?

Обратные клапаны обычно устанавливаются в трубопроводах для предотвращения обратного потока. Обратный клапан в основном представляет собой односторонний клапан, в котором поток может свободно течь в одну сторону, но если поток поворачивается, клапан закрывается для защиты трубопровода, других клапанов, насосов и т. д. Если поток поворачивается, а обратный клапан отсутствует установлен, может произойти гидравлический удар. Гидравлический удар часто возникает с чрезвычайной силой и может легко повредить трубопровод или компоненты.

Где используются обратные клапаны?

Обратные клапаны используются во многих областях. Например, их часто размещают на стороне нагнетания насоса, чтобы защитить насос от обратного потока. Центробежные насосы, наиболее распространенный тип водяных насосов, не являются самовсасывающими, поэтому обратные клапаны необходимы для удержания воды в трубах. Также обратные клапаны очень часто используются в системах отопления, вентиляции и кондиционирования воздуха. Системы HVAC, например. используется в больших зданиях, где теплоноситель закачивается на много этажей. Эти обратные клапаны устанавливаются для того, чтобы охлаждающая жидкость не стекала вниз.

Соображения при выборе обратного клапана

При выборе обратного клапана важно провести анализ затрат и результатов конкретной системы. Часто основное внимание уделяется снижению затрат и в то же время достижению минимально возможных потерь давления, но когда речь идет об обратных клапанах, более высокий уровень безопасности означает более высокие потери давления. Таким образом, чтобы убедиться, что обратный клапан правильно защищает систему, каждую систему необходимо оценивать индивидуально, а также учитывать такие факторы, как риск гидравлического удара, допустимая потеря давления и финансовые последствия установки обратного клапана со слишком высоким уровнем безопасности. необходимо учитывать запас прочности на гидравлический удар. Подробнее см. в разделе Как правильно выбрать обратный клапан.

Различные типы обратных клапанов

Существуют различные типы обратных клапанов для систем водоснабжения и водоотведения. Они работают по-разному, но служат одной цели. AVK предлагает широкий ассортимент поворотных обратных клапанов, шаровых обратных клапанов, обратных клапанов с наклонным диском, обратных клапанов с наклонным седлом, обратных клапанов с соплом и бесшумных обратных клапанов. Перейдите к полному ассортименту в нашем поиске продуктов. Наиболее распространенными типами обратных клапанов для воды и сточных вод являются поворотные обратные клапаны и шаровые обратные клапаны:

• Поворотные обратные клапаны: Поворотный обратный клапан оснащен диском, который качается на шарнире или валу. Диск откидывается от седла, чтобы обеспечить прямой поток, а когда поток останавливается, диск поворачивается обратно на седло, блокируя обратный поток. Вес диска и обратный поток влияют на характеристики запирания клапана.
• Шаровые обратные клапаны: Шаровой обратный клапан работает за счет шарика, который перемещается вверх и вниз внутри клапана. Седло обработано так, чтобы соответствовать шару, а камера имеет коническую форму, чтобы направлять шар в седло, чтобы герметизировать и остановить обратный поток.

Гидравлический удар и скачки давления

Что такое гидравлический удар?

Гидравлический удар является результатом быстрого изменения скорости жидкости в трубопроводной системе и обычно возникает, когда движущаяся жидкость внезапно останавливается, например, при столкновении с препятствием. Например, клапан, закрывающийся слишком быстро, пошлет ударную волну по трубе, которая может повредить как трубу, так и оборудование. Он будет продолжать двигаться по трубопроводу до тех пор, пока энергия не рассеется, и может вызвать локальное повышение давления и издавать громкие шумы, иногда напоминающие стук молотка, который в этих условиях является шумом расширения трубы.

Почему в трубопроводах возникают скачки давления

Если насос останавливается или клапан закрывается слишком быстро, поток будет продолжаться, что создаст вакуум после насоса или клапана и очень высокое давление на другом конце трубопровода. Когда в трубопроводе присутствуют два разных давления, поток будет двигаться в направлении наименьшего давления, что создаст скачок давления. Поток будет продолжать двигаться вперед и назад до тех пор, пока энергия не рассеется и давления не выровняются.

Когда возникает скачок давления, хотя он может продолжаться очень короткое время, он может увеличить нормальное давление в системе до 10 и более раз.
