Опрессовка системы отопления водой и воздухом

Домашняя система водяного отопления – это комплексный и сложный механизм, который в осенне-зимний период работает практически непрерывно. Важно поддерживать его в идеальном состоянии, чтобы гарантировать бесперебойное функционирование всех модулей и свести к минимуму потенциальные сбои/неполадки.

Одним из эффективных методов выявления конструкционных проблем отопительной системы, обнаружения изношенных участков и других проблем, является опрессовка.

Опрессовка – основные особенности

Под термином «опрессовка» в общем случае подразумевается процедура гидравлических либо пневматических испытаний трубопроводной системы, функционирующей под давлением, на герметичность и прочность. По итогам проверки могут быть выявлены разнообразные проблем с модулями отопительного комплекса. Тщательному мониторингу поддаются:

• Тепловые обменники и радиаторы;
• Основные линии и насосы;
• Регулирующая и запорная арматура;
• Прочие компоненты.

Совокупность операций опрессовки включает в себя обязательную промывку трубопроводов, проверку/замену изношенных элементов, восстановление целостности изоляционных слоёв. В частных домовладениях с автономной системой отопления проверке поддаётся не только основное оборудование, но также контур горячего водоснабжения, канализация.

Базовые испытания включают в себя:

• Проверку трубопровода с его промывкой и прочисткой;
• Замену деталей при необходимости;
• Восстановление или полную замену тепловой изоляции.

Осмотру поддаются:

• Корпусные конструкции, стенки тепловых обменников, трубы, радиаторы, арматура, прочие компоненты;
• Краны, манометры, клапаны и задвижки всех уровней;
• Закрепления и соединения деталей, компонентов, основных и вспомогательных линий.

Способы опрессовки

В современной практике используются два основных способа опрессовки – это гидравлические и пневматические испытания. Они схожи по алгоритму, однако имеют свои особенности.

Базовой методикой проверки считается опрессовка водой. При использовании такого способа шлангом соединяется водопровод и кран коллектора/котла. Систему заполняют жидкостью, после чего доводят давление внутри контура до полутора атмосфер.

Воздушная опрессовка предопределяет использования пневматического компрессора, нагнетающего в систему воздушную массу с совокупным формированием давления выше рабочего (средний диапазон – 1,5-2 Атм). Пневматическое испытание является альтернативным методом проверки и выполняется при следующих условиях:

• Проектная документация системы отопления допускает замену гидравлических испытаний на воздушные;
• Отсутствует удобный способ подключения к водопроводу;
• Процедуры выполняются в зимний период времени, когда есть вероятность замерзания жидкости в трубах и повреждения оборудования/линий при её расширении.

Если целостность системы при гидравлическом испытании отслеживается очень легко (отсутствие/наличие течи), то в случае проведения пневматического теста основным механизмом мониторинга становится показатели давления манометра.

При пиковой загрузке системы воздушной массой на приборе не должно быть скачков и просадок. Если выявлен потенциальный проблемный участок, то его нужно покрыть мыльным раствором для выявления свищей.

При необходимости можно легко отказаться от приобретения дорогостоящего оборудования для самостоятельного проведения пневматической проверки домашней отопительной системы, заменив его на автомобильный насос достаточной мощности, оснащенный манометром.

Причины и виды проведения опрессовки

Гидравлические или пневматические испытания подразделяются на три категории в зависимости от причин их проведения.

Первичная опрессовка

Организуется перед первым запуском новой отопительной системы в эксплуатацию. Реализуется на этапе полного подключения всех модулей и деталей (в том числе батарей, теплового генератора, расширительного бака), но до финальной «подгонки» обшивочных каркасов, заливки стяжек и иных процедур скрытия компонентов системы.

Вторичная или повторная опрессовка

Выполняется в рамках профилактических мероприятий для контроля работоспособности отопительной системы и предотвращения потенциальных проблем. Профильные специалисты рекомендуют проводить её ежегодно после завершения осенне-зимнего сезона в контексте планового обслуживания всего инфраструктурного хозяйства дома, квартиры.

Внеочередная опрессовка

Проведение внеочередных гидравлических или пневматических испытаний в подавляющем большинстве случаев организуется при аварийной или поставарийной ситуации. Иные типичные причины – проведение ремонтных работ в локализации расположения отопительной системы либо длительный её простой.

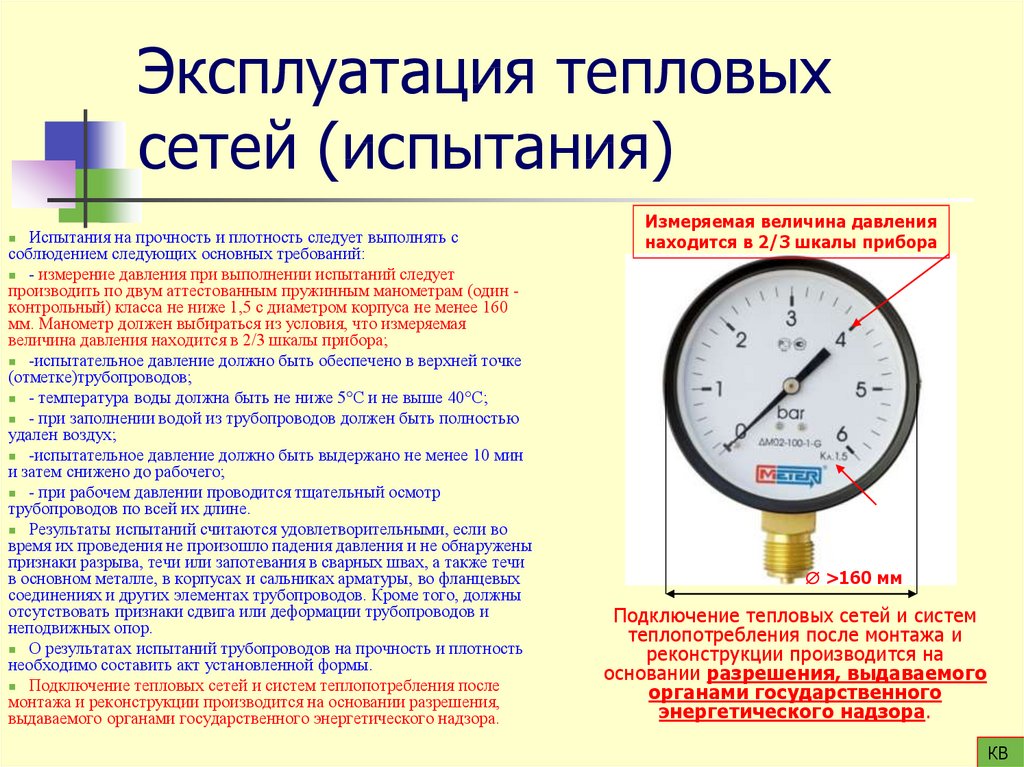

Последовательность опрессовки системы отопления

Базовый перечень необходимых процедур включает в себя следующие этапы:

1. Изоляция теплового источника нагрева. Для автономных систем полностью отключается тепловой генератор. При наличии централизированного отопления следует перекрыть запорные краны, блокирующие поступление теплоносителя в трубы и радиатор.
2. Слив теплоносителя. Производится в обязательном порядке.
3. Заполнение водой. Контур отопительной системы заполняется водой с температурой не более 40 градусов Цельсия, после чего поэтапно и порционно сбрасывается попавший внутрь воздух.
4. Присоединение и использование компрессора. К системе подключает компрессор, давление в контуре доводится до рабочего штатного уровня в одну атмосферу. Внешнее пространство визуально осматривается на предмет видимых утечек.
5. Испытание. С помощью компрессора давление в системе постепенно повышается нужного уровня и удерживается на нем в течение пятнадцати минут. Параллельно проводится тщательный осмотр всех компонентов отопительной системы (арматуры, радиаторов, стенок труб, кранов, клапанов, проч.) на предмет утечек.
6. Окончание опрессовки. При отсутствии утечек, свищей и иных проблем давление в системе постепенно снижают и её возвращают к исходному состоянию. Если недочеты обнаружены, то они помечаются визуально и производится их письменная регистрация в соответствующем акте гидравлического или пневматического испытания.

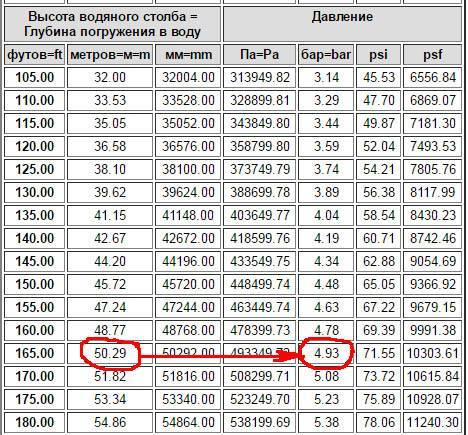

О давлении в трубах

Современные отечественные требования строительных норм и правил в рамках гидравлических/пневматических испытаний предопределяют рекомендованные значения повышения давления в 1,5/2 раза по отношению к рабочим параметрам, но не более 0.65 МПа. При этом дополнительно правила техэксплуатации тепловых сетей утверждают, что верхняя граница рабочего давления не должна превышать 0.2 МПа.

Типичные значения давления в отопительной системе для зданий с разной этажностью:

• Двухэтажные и трехэтажные частные дома – около двух атмосфер;
• Пятиэтажные здания – от трех до шести атмосфер;
• Девятиэтажки – от семи до десяти атмосфер.

При значительном превышении вышеозначенных показателей в подавляющем большинстве случае осуществляется автоматический сброс давления, благодаря специальному защитному клапану.

Насколько просто произвести опрессовку отопительной системы самостоятельно?

В большинстве случаев процедура гидравлического или пневматического испытания может выполняться одним человеком без специальных знаний при условии автономной отопительной системы. Для централизированного же отопления не всегда есть возможность изолировать нужный участок контура.

В качестве базового оборудования для опрессовки подойдут простые погружные насосы, манометр, а резервуаром может выступать бочонок необходимой ёмкости либо соответствующая цистерна.

Повторите процедуры по алгоритму, описанному выше. Если неисправности и проблемы обнаружены – устраните их самостоятельно или с помощью профильного специалиста, после чего выполните повторное контрольное испытание.

Опрессовка системы отопления водой и воздухом

Домашняя система водяного отопления – это комплексный и сложный механизм, который в осенне-зимний период работает практически непрерывно. Важно поддерживать его в идеальном состоянии, чтобы гарантировать бесперебойное функционирование всех модулей и свести к минимуму потенциальные сбои/неполадки.

Одним из эффективных методов выявления конструкционных проблем отопительной системы, обнаружения изношенных участков и других проблем, является опрессовка.

Опрессовка – основные особенности

Под термином «опрессовка» в общем случае подразумевается процедура гидравлических либо пневматических испытаний трубопроводной системы, функционирующей под давлением, на герметичность и прочность. По итогам проверки могут быть выявлены разнообразные проблем с модулями отопительного комплекса. Тщательному мониторингу поддаются:

• Тепловые обменники и радиаторы;
• Основные линии и насосы;
• Регулирующая и запорная арматура;
• Прочие компоненты.

Совокупность операций опрессовки включает в себя обязательную промывку трубопроводов, проверку/замену изношенных элементов, восстановление целостности изоляционных слоёв. В частных домовладениях с автономной системой отопления проверке поддаётся не только основное оборудование, но также контур горячего водоснабжения, канализация.

Базовые испытания включают в себя:

• Проверку трубопровода с его промывкой и прочисткой;
• Замену деталей при необходимости;
• Восстановление или полную замену тепловой изоляции.

Осмотру поддаются:

• Корпусные конструкции, стенки тепловых обменников, трубы, радиаторы, арматура, прочие компоненты;
• Краны, манометры, клапаны и задвижки всех уровней;
• Закрепления и соединения деталей, компонентов, основных и вспомогательных линий.

Способы опрессовки

В современной практике используются два основных способа опрессовки – это гидравлические и пневматические испытания. Они схожи по алгоритму, однако имеют свои особенности.

Базовой методикой проверки считается опрессовка водой. При использовании такого способа шлангом соединяется водопровод и кран коллектора/котла. Систему заполняют жидкостью, после чего доводят давление внутри контура до полутора атмосфер.

Воздушная опрессовка предопределяет использования пневматического компрессора, нагнетающего в систему воздушную массу с совокупным формированием давления выше рабочего (средний диапазон – 1,5-2 Атм). Пневматическое испытание является альтернативным методом проверки и выполняется при следующих условиях:

• Проектная документация системы отопления допускает замену гидравлических испытаний на воздушные;
• Отсутствует удобный способ подключения к водопроводу;
• Процедуры выполняются в зимний период времени, когда есть вероятность замерзания жидкости в трубах и повреждения оборудования/линий при её расширении.

Если целостность системы при гидравлическом испытании отслеживается очень легко (отсутствие/наличие течи), то в случае проведения пневматического теста основным механизмом мониторинга становится показатели давления манометра.

При пиковой загрузке системы воздушной массой на приборе не должно быть скачков и просадок. Если выявлен потенциальный проблемный участок, то его нужно покрыть мыльным раствором для выявления свищей.

При необходимости можно легко отказаться от приобретения дорогостоящего оборудования для самостоятельного проведения пневматической проверки домашней отопительной системы, заменив его на автомобильный насос достаточной мощности, оснащенный манометром.

Причины и виды проведения опрессовки

Гидравлические или пневматические испытания подразделяются на три категории в зависимости от причин их проведения.

Первичная опрессовка

Организуется перед первым запуском новой отопительной системы в эксплуатацию. Реализуется на этапе полного подключения всех модулей и деталей (в том числе батарей, теплового генератора, расширительного бака), но до финальной «подгонки» обшивочных каркасов, заливки стяжек и иных процедур скрытия компонентов системы.

Вторичная или повторная опрессовка

Выполняется в рамках профилактических мероприятий для контроля работоспособности отопительной системы и предотвращения потенциальных проблем. Профильные специалисты рекомендуют проводить её ежегодно после завершения осенне-зимнего сезона в контексте планового обслуживания всего инфраструктурного хозяйства дома, квартиры.

Внеочередная опрессовка

Проведение внеочередных гидравлических или пневматических испытаний в подавляющем большинстве случаев организуется при аварийной или поставарийной ситуации. Иные типичные причины – проведение ремонтных работ в локализации расположения отопительной системы либо длительный её простой.

Последовательность опрессовки системы отопления

Базовый перечень необходимых процедур включает в себя следующие этапы:

1. Изоляция теплового источника нагрева. Для автономных систем полностью отключается тепловой генератор. При наличии централизированного отопления следует перекрыть запорные краны, блокирующие поступление теплоносителя в трубы и радиатор.
2. Слив теплоносителя. Производится в обязательном порядке.
3. Заполнение водой. Контур отопительной системы заполняется водой с температурой не более 40 градусов Цельсия, после чего поэтапно и порционно сбрасывается попавший внутрь воздух.
4. Присоединение и использование компрессора. К системе подключает компрессор, давление в контуре доводится до рабочего штатного уровня в одну атмосферу. Внешнее пространство визуально осматривается на предмет видимых утечек.
5. Испытание. С помощью компрессора давление в системе постепенно повышается нужного уровня и удерживается на нем в течение пятнадцати минут. Параллельно проводится тщательный осмотр всех компонентов отопительной системы (арматуры, радиаторов, стенок труб, кранов, клапанов, проч.) на предмет утечек.
6. Окончание опрессовки. При отсутствии утечек, свищей и иных проблем давление в системе постепенно снижают и её возвращают к исходному состоянию. Если недочеты обнаружены, то они помечаются визуально и производится их письменная регистрация в соответствующем акте гидравлического или пневматического испытания.

О давлении в трубах

Современные отечественные требования строительных норм и правил в рамках гидравлических/пневматических испытаний предопределяют рекомендованные значения повышения давления в 1,5/2 раза по отношению к рабочим параметрам, но не более 0.65 МПа. При этом дополнительно правила техэксплуатации тепловых сетей утверждают, что верхняя граница рабочего давления не должна превышать 0.2 МПа.

Типичные значения давления в отопительной системе для зданий с разной этажностью:

• Двухэтажные и трехэтажные частные дома – около двух атмосфер;
• Пятиэтажные здания – от трех до шести атмосфер;
• Девятиэтажки – от семи до десяти атмосфер.

При значительном превышении вышеозначенных показателей в подавляющем большинстве случае осуществляется автоматический сброс давления, благодаря специальному защитному клапану.

Насколько просто произвести опрессовку отопительной системы самостоятельно?

В большинстве случаев процедура гидравлического или пневматического испытания может выполняться одним человеком без специальных знаний при условии автономной отопительной системы. Для централизированного же отопления не всегда есть возможность изолировать нужный участок контура.

В качестве базового оборудования для опрессовки подойдут простые погружные насосы, манометр, а резервуаром может выступать бочонок необходимой ёмкости либо соответствующая цистерна.

Повторите процедуры по алгоритму, описанному выше. Если неисправности и проблемы обнаружены – устраните их самостоятельно или с помощью профильного специалиста, после чего выполните повторное контрольное испытание.

pex — Предварительное испытание сантехники под давлением PSI

Моя сантехническая проверка завершена, проверка пройдена. К сожалению, мне пришлось перенести пару вещей, которые сделали сантехники. Наверное, мне пришлось переделать около шести обжимных колец.

Прежде чем я продолжу, я хотел бы еще раз проверить систему под давлением. До какого значения PSI мне его накачать и как долго его нужно держать?

Я слышал все от 5 фунтов на квадратный дюйм в течение 15 минут до 100 фунтов на квадратный дюйм в течение ночи.

Есть ли окончательный ответ?

• сантехника
• pex
• тестирование
• черновая версия

Согласно IRC, для тестирования системы снабжения. Вы должны провести испытания, используя максимальное рабочее давление (80 фунтов на квадратный дюйм) воды или 50 фунтов на квадратный дюйм воздуха. И вы должны поддерживать давление в течение 15 минут.

Для проверки воздухом систем дренажа-отвода-вентиляции (DWV) необходимо поддерживать давление 5 фунтов на кв. дюйм в течение 15 минут.

Свяжитесь с местными органами власти, чтобы узнать, что им требуется.

Глава 25 Управление сантехникой

Раздел P2503 Проверка и испытания

P2503.5.1 Грубая сантехника.
Системы DWV должны быть испытаны по завершении грубой прокладки трубопровода водой, а для систем трубопроводов, отличных от пластиковых, — воздухом без признаков утечки. Любое испытание должно применяться к дренажной системе в целом или к ее участкам после установки грубых трубопроводов следующим образом:

2. Испытание воздухом. Испытываемая часть должна выдерживаться при манометрическом давлении 5 фунтов на квадратный дюйм (psi) (34 кПа) или 10 дюймов ртутного столба (34 кПа). Это давление должно поддерживаться без подачи дополнительного воздуха в течение 15 минут.

P2503.7 Проверка системы водоснабжения.
После завершения строительства водопроводной системы или ее части завершенная система или ее часть должны быть испытаны и подтверждены герметичностью под давлением воды не менее рабочего давления системы или, для систем трубопроводов, отличных от пластиковых, испытание воздухом не менее 50 фунтов на квадратный дюйм (345 кПа). Это давление должно удерживаться не менее 15 минут. Вода, используемая для испытаний, должна быть получена из источника питьевой воды.

Глава 29 Водоснабжение и распределение

Секция P2903 Система водоснабжения

P2903.3.1 Максимальное давление.
Статическое давление воды не должно превышать 80 фунтов на квадратный дюйм (551 кПа). Когда давление в магистрали превышает 80 фунтов на квадратный дюйм (551 кПа), утвержденный редукционный клапан, соответствующий ASSE 1003 или CSA B356, должен быть установлен на ответвлении водопровода для бытовых нужд или на стояке в месте соединения с водопроводной трубой.

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Принципы испытаний под давлением | Инструменты утечки — Блог

16 февраля 2021 г.

Возможно, вы знаете, что лучше всего использовать воду для изоляции протекающих водопроводных линий с помощью испытания под давлением, но знаете ли вы, почему? Посмотрите это видео, чтобы узнать о принципах проведения испытаний под давлением, описывающих, как вода и воздух взаимодействуют в сантехнике бассейна, и как это влияет на ваши тесты по поиску утечек в сантехнике.

1. Воздух сжимается под давлением, вода — нет.

Это основная причина, по которой мы рекомендуем использовать воду для опрессовки вместо воздуха. Если воздух и вода присутствуют в водопроводной линии во время испытания под давлением, воздух будет сжиматься под давлением и может замедлить падение давления, которое вы видите на своем манометре. При длительном водопроводе это может уменьшить падение давления до незаметной величины, из-за чего протекающая труба будет выглядеть так, как будто она держит давление.

2. Воздух выходит из места утечки быстрее, чем вода.

При выходе воздуха из места утечки давление падает гораздо быстрее, чем при выходе воды. Если вы пытаетесь подать воздух к утечке, чтобы иметь возможность начать точное определение утечки с помощью подслушивающего устройства, следите за резким падением давления. Как только это произойдет, вы узнаете, что воздух достиг места утечки, и вы можете начать прислушиваться к предательскому булькающему/булькающему шуму.

3. Вода в водопроводе остается внизу, воздух – вверху.

Вода и воздух не остаются «смешанными» в трубопроводе – вода всегда будет уходить в нижнюю часть водопровода, а воздух будет оставаться наверху. Даже если вода и воздух будут подаваться одновременно, они разделятся в трубе. Вы не будете издавать хороший шум утечки, если утечка находится в нижней части сантехники, а вся вода над местом утечки не удалена. Кроме того, вы можете создавать отвлекающие шумы, когда воздух пузырится в воде, если вы создаете давление из нижней части водопровода.

Выводы

Поиск утечек в сантехнике плавательного бассейна состоит из двух частей: изолировать линию утечки с помощью испытания под давлением и определить место утечки путем прослушивания через настил бассейна. Для проведения эффективных испытаний под давлением убедитесь, что линия полностью заполнена водой. Когда вы будете готовы начать прослушивание, убедитесь, что воздух достигает места утечки, чтобы издать чистый звук.

Для получения более подробной информации об опрессовке и обнаружении утечек с помощью ультразвука см. соответствующие слайд-шоу в нашем Ресурсном центре. Эти слайд-шоу содержат подробное объяснение процесса и инструментов, используемых для каждого теста, с использованием текстовых аннотаций и графики.
