Термостат и автоматика управления циркуляционным насосом отопления

Автоматика управления циркуляционным насосом, комплектующие

Схема и принцип работы циркуляционного насоса отопления

Конструкция насоса отопления

Автоматический блок управления для насоса отопления

Схема подключения циркуляционного насоса к электросети

Терморегуляторы для циркуляционных насосов отопления

Термостаты для отопительных систем, особенности установки в насосах, котлах и радиаторах

Индивидуальные и групповые контроллеры отопления

Предложения в категории «Термостат для насоса отопления»

Коротко о главном

Термостат для циркуляционного насоса отопления–существенная деталь системы отопления, основная функция которой заключается в регулировке насоса отопления в заданных параметрах. Циркуляционные насосы — универсальные приборы. Но, как и любому нагревательному или охлаждающему устройству, для правильной работы ему требуется регулятор.

Термостат циркуляционных насосов

Термостат и автоматика управления циркуляционным насосом отопления

Термостат одновременно выполняет функции крана и терморегулятора.

Принцип действия основан на следующем:

• вследствие понижения заданной температуры ниже чем на 0,25 — 5°С, термостат замыкает электрическую цепь, тем самым давая команду на включения прибора
• после повышения температуры на 0,25 — 5°С от заданной, информация считывается с температурного датчика и термостат отключает прибор
• порог срабатывания термостата зависит от конкретной модели и, кроме этого, учитывается гистерезис, то есть интервал отставания показания температуры во время включения и выключения прибора.

Помните! Если термостат для циркуляционного насоса регулируется, учитывая наружной температуры в помещении, то и настройка котла отопления должна учитывать показания температуры носителя тепла. Прибор необходимо устанавливать недалеко от источника тепла.

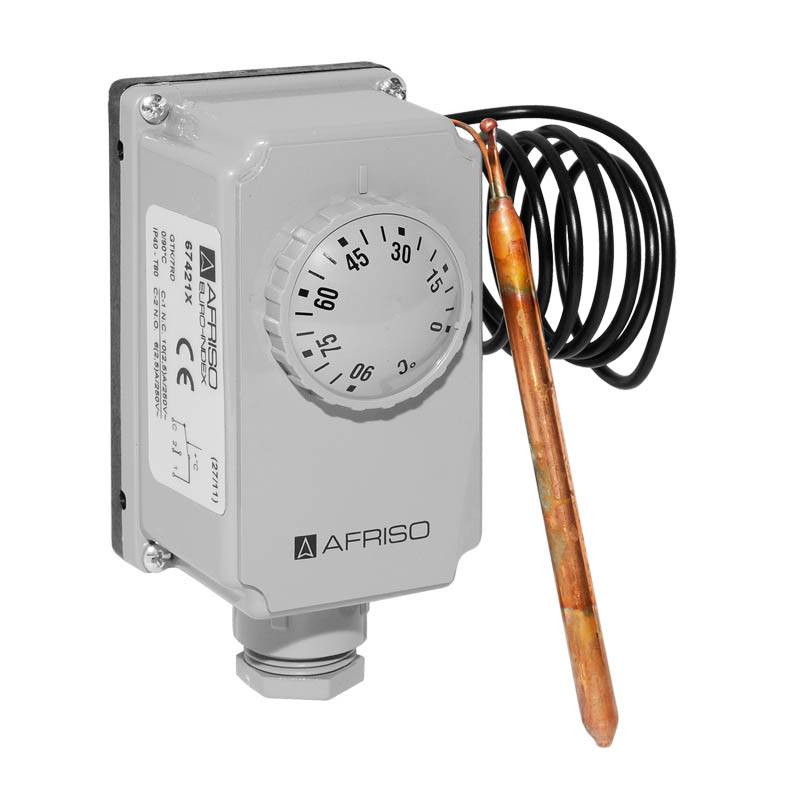

Вид термостата

Автоматика управления циркуляционным насосом, комплектующие

Автоматическое функционирование циркуляционного насоса подразумевает наличие: терморегулятора, реле включения и выключения, блока бесперебойного питания

Реле включения и выключения обеспечивает включение и выключение насоса.

Бесперебойный блок питания. Нестабильность в подаче электричества существенно усложняют функционирование системы отопления, особенно в зимнюю пору, когда вследствие различных природных катаклизмов возможно отключение подачи электроэнергии на сутки и более. Для решения проблемы используется источник бесперебойного питания, который за счет аккумуляторов может накапливать электроэнергию и поддерживать функционал прибора определенное время.

Схема и принцип работы циркуляционного насоса отопления

Циркуляционный насос являет собой насос центробежного типа, то есть их вход и выход расположены в одной плоскости, а перемещение воды осуществляется за счет центробежных сил, и состоит из двух основных частей: помпы и электродвигателя, который является двигателем асинхронного типа и позволяет преобразовывать электрическую энергию в механическую.

Конструкция насоса отопления «в разрезе»

Эта механическая энергия используется для привода насоса и перемещения воды.

Насос состоит электродвигателя, ротора и крыльчатки, которая вращается. При запуске электродвигателя он приводит в действие ротор с крыльчаткой, за счет чего создается давление и вода втягивается в насос, а крыльчатка подает воду через выпускной патрубок в систему отопления.

Конструкция насоса отопления

Большинство насосов отопления состоят из:

• Вход воды. Это область, в которой поступает в насос. Диаметр входного отверстия является одним из факторов, определяющих максимальную скорость теплоносителя.
• Выходное отверстие. Это область, в которой горячая вода под давлением выходит из насоса и перемещается по трубам отопления. Опять же, диаметр выпускного отверстия для воды будет одним из факторов, определяющих максимальную производительность насоса.
• Регулировка давления насоса Регулятор давления — это электронный компонент насоса центрального отопления, который позволяет увеличивать давление воды в системе отопления.

Если обнаруживается, что определенные радиаторы не получают необходимого тепла, просто необходимо увеличить давление с помощью регулировочного диска.

• Винт для удаления воздуха из насоса. Помогает выпустить воздух из системы.
• Электрические соединения предназначены для управления электрической конфигурацией насоса.
• Кабель электропитания.

Автоматический блок управления для насоса отопления

Блок координации работы насоса для транспортировки тепла, включает в себя контроллер, который определяет показания температуры в источнике по изменению давления с помощью датчика давления, а также определяет температуру через термодатчики и передает входные сигналы для регулировки.

Схема подключения циркуляционного насоса к электросети

Корректная работа электроприборов подразумевает подключение к фазе, рабочему нолю и заземлению Данное подключение циркуляционного насоса реализуется посредством «прямого» подключения, когда электропроводка с насоса запитывается напрямую в электрическую сеть без каких-либо соединений и т.п. либо через стандартную розетку.

Схемы подключения насоса к сети

Чаще всего циркуляционный насос устанавливается возле бойлера или котла.

Терморегуляторы для циркуляционных насосов отопления

Существует две основные категории термостатов для включения циркуляционного насоса: механические (непрограммируемые) и электронные (программируемые). Первый был стандартом в течение многих лет. Но сейчас они в значительной степени заменены электронными термостатами с гораздо более широким набором функций.

Механические термостаты требуют, чтобы пользователь включил устройство и выбрал конкретную настройку температуры. Как только это будет сделано, он будет включать и выключать тепловой насос столько раз, сколько необходимо для достижения и поддержания этой температуры. Опции программирования недоступны, кроме базовой настройки температуры, которую всегда необходимо изменять вручную. Напротив, электронные термодатчики программируются по часам, дням или неделям.

В категории программируемых электронных термостатов для насоса циркуляционный системы отопления делятся на те, которые программируются исключительно прикосновением, и те, которые совместимы с WiFi. Последний можно запрограммировать из любой точки мира в любое время с помощью загружаемого мобильного приложения. Эти типы устройств иногда называют интеллектуальными термостатами из-за их передовых цифровых возможностей.

На рынке есть два типа интеллектуальных термостатов на циркуляционный насос: те, которые управляют вашим отоплением как одной зоной, поэтому все радиаторы либо включены, либо выключены, или многозонные интеллектуальные термостаты отопления, которые позволяют вам выбирать, какие радиаторы включать и какие те, чтобы выключить. Последнее предполагает установку интеллектуального клапана на каждый радиатор в доме и поэтому является более дорогим вариантом.

Программируемый термостат

Термостаты для отопительных систем, особенности установки в насосах, котлах и радиаторах

Термодатчик для насоса отопления классифицируют также в зависимости от места его применения. Правильно следует закрепить термостат на входе в радиатор. Часто используются для таких целей механические термостаты. Электрические термостаты чаще всего применяются в котлах, которые подсоединяются к блоку управления. Для насосов циркуляционных систем отопления термореле применяют как электронные, так и механические, которые подсоединяются к «мозгам» котла и действуют по принципу включения-отключения насоса либо воздействуют на скорость вращения крыльчатки.

Индивидуальные и групповые контроллеры отопления

Автоматизация процесса управления системой отопления достигла существенных показателей. На сегодняшний день можно создать любую схему управления климатом внутри помещения, в которой применяются контроллеры.

Пример схемы с совместным использованием электрического и газового котлов

В современных контролерах заложено более 20 схем управления, которые в состоянии управлять одновременно приборами нагрева на различных видах топлива, проводится индивидуальная адаптация к системе отопления и запросам пользователя.

Предложения в категории «Термостат для насоса отопления»

Honeywell TH9320WF5003

Полный пакет функций, Honeywell TH9320WF5003 WiFi 9000. Внутренний климат становится полностью настраиваемым, когда вы подключаете свою систему отопления, вентиляции и кондиционирования к этому изобретательно разработанному интеллектуальному термостату, который может легко интегрироваться со всеми типами тепловых насосов. Беспроводной доступ в Интернет и программирование доступны через приложение Total Connect Comfort, которое дополняет многогранный сенсорный экран.

Термостат Honeywell TH9320WF5003

Nest T3017US

Термостат Nest T3017US это ультрасовременное устройство 3-го поколения было тщательно разработано для удобства использования и обеспечения высочайшей энергоэффективности.

По мере того, как вы изучаете Nest T3017US, он также узнает о вас, и «отношения», которые вы устанавливаете с ним, могут быть полезны для вашего домашнего комфорта. Как только Nest T3017US узнает ваши привычки и предпочтения, он может автоматически выполнять функции программирования, обеспечивая вам комфорт в любых погодных условиях.

Honeywell RTH7600D

Для тех, кто хочет оптимального программирования с помощью сенсорного экрана, Honeywell RTH7600D — это то, что нужно. Все, что вам может понадобиться или что вам может понадобиться, доступно и видно на экране дисплея. С помощью всего лишь нескольких быстрых движений Honeywell RTH7600D можно запрограммировать на точное функционирование в течение нескольких недель. Этот продукт совместим с тепловыми насосами, печами и кондиционерами, но не требует специальной проводки для подключения или работы.

Термостат для циркулярника

Коротко о главном

Каждый регулятор температуры для насоса отопления выбирается исходя из особенностей помещения и системы отопления. Важно, чтобы он выполнял свое основное предназначение: обеспечение эффективности работы всей системы при умеренном энергосбережении и большем уровне теплоотдачи.

Как вы считаете, какой из перечисленных видов термореле для насоса отопления наиболее эффективен для применения в двухэтажных частных домах?
