Монтаж дверного звонка

Дверной звонок – это обязательный элемент в любой квартире. Обычно его устанавливают ещё на этапе ремонта, а затем в течение долгих лет больше к нему не притрагиваются. В отличие от многих интерьерных аксессуаров и электрофурнитуры, звонки не меняют после косметического обновления жилья сообразно с выбранной стилистикой, а ремонтировать их приходится крайне редко. Тем не менее, даже при обращении с таким простым изделием у Вас могут возникнуть неожиданные сложности. Потому данную статью мы хотели бы посвятить тому, какими бывают звонки, как их устанавливать и подключать.

В общем случае все звонки делят на проводные и беспроводные. Как понятно из названия, первые подключаются к домашней электросети, а вторые работают автономно. Сегодня потребители всё чаще прибегают к применению беспроводных моделей, хотя они объективно слабее традиционных сразу в нескольких аспектах. Разумеется, для подключения проводной модели потребуется произвести гораздо больше работ – проштробить трассу для провода или кабеля, произвести укладку линии и заделку штробы, верно подключить жилы, навесить кнопку и сам звонок – но именно такой вариант чаще всего рекомендуют профессиональные строители и электрики.

Разнообразие конструкций

Сложно описать всё многообразие звонковых механизмов, которые сегодня можно встретить на рынке, потому мы упомянем только наиболее распространённые из них.

• Самым привычным типом, знакомым ещё с советских времён и сохраняющимся во многих домах доселе, являются модели так называемого молоточкового типа. Они оснащены металлическим куполом, о который с определённой частотой бьётся небольшой молоточек, извлекая звук. Принцип работы таких изделий довольно прост: обычно внутри установлен электромагнит или миниатюрный двигатель, который приводит в движение ударную часть после того, как человек нажимает на кнопку по ту сторону двери. В моделях с двигателем на оси вращается эксцентрик, провоцирующий биение молоточка, а в электромагнитных звонках всё сложнее. Там при движении ударной головки в сторону купола разрывается электрический контакт, отвечающий за питание приводящего магнита, из-за чего молоточек начинает двигаться в обратную сторону, замыкает контакт и цикл повторяется. Питание таких звонов обычно осуществляется от выделенной линии, а между источником и самим устройством нередко имеется блок-трансформатор.
• Второй тип очень похож на предыдущий, имеет тот же тип питания и подключения, но звучит и работает немного иначе. Речь идёт о звонках-зуммерах. Такие модели тоже используют принцип работы с ударом и молоточком, но касание приходится не на купол изделия, а на магнит. В итоге увеличивается частота звука, он становится более пронзительным и практически не имеет эха. Кроме того, зуммеры зачастую меньше молоточковых изделий по размеру примерно в два раза.
• Третий тип – колокольчиковый. Он может быть реализован при помощи нескольких трубок, пластин или стержней, а принцип звукоизвлечения близок к ксилофону. Данные элементы за счёт своего размера и формы обеспечивают различное звучание по высоте и тону. Между ними расположен соленоид, у которого подпружинен сердечник, выступающий аналогом молоточка из описанных выше примеров. Когда гости нажимают на кнопку–выключатель, сердечник вибрирует, извлекая трель.
• В четвёртой категории мы решили собрать все типы беспроводных звонков, которые сегодня представлены на рынке. В отличие от предшественников, здесь нет как такового звукоизвлекателя, а вместо него используется динамик. Звук звонка не формируется при нажатии клавиши, а просто воспроизводится микросхемой, которая расположена в корпусе-колонке. Такие звонки обычно имеют 3-7 альтернативных мелодий вместо одного мотива, и пользователь сам может менять их в соответствии с личными предпочтениями. Питание беспроводных звонков осуществляется от аккумуляторов или сменных батарей, которые устанавливаются и в корпус-динамик, и в механизм кнопки. Модули системы связываются между собой при помощи высокочастотных радиосигналов. Следует отметить, что современные модели звонков могут предполагать наличие не одного, а сразу нескольких динамиков, которые можно расставить в разных помещениях дома, а также нескольких кнопок, что бывает полезно в частном секторе, где в домохозяйство можно зайти с разных сторон двора.
• Последняя популярная категория, о которой нельзя здесь не сказать – это домофоны. Они представляют собой наиболее технически сложную систему, поскольку одновременно сочетают в себе и звонок, и телефон. А видеодомофоны способны ещё и транслировать изображение. Изделия такого типа сегодня почти всегда имеют проводное исполнение, поскольку на батареях или аккумуляторах их срок активной эксплуатации довольно короток. Система коммуникаций, связывающая между собой все модули домофона, обычно собирается в отдельных распределительных коробках для слаботочки и отводится в сторону от силовых линий, чтобы избежать помех и электромагнитных наводок при передаче сигнала.

Важно сказать, что любой из указанных типов может в действительности работать при параметрах тока, отличных от сетевых. В большинстве моделей имеются специальные трансформаторные блоки питания, которые понижают вольтаж до требуемого предела. При этом разброс и стандарты напряжений максимально велики: звонки могут питаться от 110 В, 40 В, 36 В, 24 В, 12 В, 8 В, 5 В, 4,5 В, 4 В, 3 В или 1,5 В. Аккумуляторные и батареечные модели зачастую требуют кратности стандартным 1,5 В, а проводные изделия вообще могут генерировать собственный формат питания.

Установка и подключение звонков

Безусловно, проще всего описать монтаж беспроводных систем. Корпус с динамиком можно расположить в любом удобном помещении – если метраж жилья большой, его можно разместить ближе к жилым комнатам, чтобы точно услышать сигнал о прибытии гостей, а если с этим нет проблем, изделие можно повесить на стене в прихожей, скрыть на антресоли или даже в шкафу с верхней одеждой. Вес беспроводных изделий настолько мал, что для надёжного крепления будет вполне достаточно даже одного гвоздя или шурупа. Кнопку же можно вообще приклеить к любой ровной поверхности в подъезде на двухсторонний скотч, поставляющийся в комплекте.

При типовой эксплуатации батарейки в динамиках беспроводных изделий приходится менять с периодичностью раз в восемь-девять месяцев, а в механизмах кнопок – раз в 2-2,5 года. Среди недостатков изделий такого плана следует назвать подверженность различным видам помех. Некоторые модели, особенно очень дешёвые, могут самопроизвольно срабатывать под влиянием радиоволн от мобильных телефонов, сетей Wi-Fi или Bluetooth. Если в Вашем доме установлены смарт-светильники или элементы Умного дома, при управлении ими с дистанционного пульта звонки также могут срабатывать или записывать ненужные изменения в свои настройки.

Ранее мы умышленно не упомянули ещё об одной особой разновидности звонков, которую принято относить к беспроводным. Она появилась на рынке буквально несколько лет назад и до сих пор не обрела понятной позиции – для квартир с уже готовым ремонтом такие изделия уже неактуальны, а для жилья в новостройках такую перспективу дизайнеры и проектировщики только начинают рассматривать. Речь о моделях, у которых блок-динамик включается в розетку, то есть является не в полной мере автономным, но в то же время не соединён с кнопкой проводом и не требует периодической замены батареек. Очевидно, что для таких изделий необходимо лишь заранее предусмотреть розетку в нестандартном месте – например, в прихожей под потолком.

В свою очередь, установка любой из проводных моделей – это всегда комплекс подготовительных и монтажных работ. Зачастую современные звонки сделаны таким образом, чтобы минимизировать число обязательных промежуточных звеньев при их подключении. Это означает, что все нужные трансформаторные или стабилизаторные элементы уже будут присутствовать в корпусе изделия при покупке. На потребителе остаётся непосредственно подключение устройства к питающей сети. Электрическая схема соединений знакома любому, кто когда-либо имел дело с монтажом светильника или обычного выключателя. Нулевая жила пробрасывается напрямую к звонку, а разрыв фазы пускается через выключатель.

Место для главного модуля принято выбирать с таким расчётом, чтобы он в дальнейшем не мешал расстановке мебели в помещении. Кроме того, не следует, чтобы он располагался над радиаторами отопления, бойлерами или другими источниками тепла. Хотя производители обычно стремятся сделать современные модели как можно более компактными и визуально привлекательными, часть проводки или трансформатор могут оказаться неэстетичными, так что лучше заранее продумать место, где звонок будет одновременно скрыт от глаз и при этом хорошо слышим.

Хотя чётких рекомендаций по этому поводу в ПУЭ нет, но мастера советуют устанавливать на проводной звонок отдельный автоматический выключатель. Пускай его номинал будет и минимальным, зато контур питания данного узла отделится от всей остальной домашней сети.

На этапе капитального ремонта не составляет особых проблем прорезать ещё несколько штроб в прихожей и проложить линии от счётчика к звонку и от звонка к его кнопке. В подъезд провод обычно выводится наружным способом, чтобы не нарушать уже имеющуюся отделку. Что касается сечения проводника, то зачастую оно составляет 0,5-0,75 кв. мм – и этого более, чем достаточно. Токовые, а потому и тепловые нагрузки на устройство весьма невелики и к тому же кратковременны. Большие сечения устанавливают разве что в случае прокладки части линии на открытом воздухе или из-за того, что в конкретном месте по каким-либо причинам предъявляются повышенные требования к механической прочности проводников.

Если звонок устанавливается в крупный частный дом или коттедж, может возникнуть необходимость разместить в разных частях здания несколько звонковых устройств или динамиков. Крайне не рекомендуется применять для прокладки соединяющих линий те же самые штробы, в которых уже лежат или будут находиться силовые провода. Необходимо сделать новые каналы на расстоянии не менее 6 см от уже имеющихся. Распределительные коробки в узловых точках организуются как обычно и в них допускается применение клеммников и наконечников, если в этом есть необходимость.

В некоторых домах, где квартиры по три-четыре штуки объединены в общий расширитель, иногда требуется монтаж дублирующей звонковой кнопки. Одна из них устанавливается у двери в жилище, а вторая – снаружи тамбура, который может оказаться закрыт на ключ в момент прихода гостей. Вторая кнопка присоединяется к первой параллельно, в результате чего при нажатии на любую из них хозяева услышат звонок. Линия между двумя кнопками зачастую прокладывается наружным способом, без штробления, чтобы сохранить имеющийся ремонт.

Необходимо отметить, что некоторые старые звонки советского производства имеют не две клеммы для подключения, а четыре – и все они задействованы. Это фазный сетевой провод, нулевой сетевой, линия на кнопку и от кнопки. В современных моделях способ подключения обычно проще и звонок можно коммутировать двужильным проводником. Тем не менее, у моделей с металлическими корпусами всё же должно быть третье контактное гнездо для присоединения заземляющего провода.

Напоследок хотим сделать важное предостережение. Если Ваш звонок будет подключён к общедомовой сети 220 В, при выборе его местоположения обязательно предусмотрите достаточное количество места вокруг основного блока. Кроме того, что молоточковые модели и зуммеры должны хорошо охлаждаться, будет лучше, если к их корпусам не будут прикасаться другие объекты, особенно – легковоспламеняющиеся. Хотя звонки считаются одними из самых безопасных элементов стационарной проводки, дополнительная мера предосторожности всё же не помешает.

Подключение дверного звонка: инструкция по подключению

Содержание

• 1 Подключение дверного звонка
  • 1.1 Беспроводное подключение
  • 1.2 Проводное подключение

В этой статье вашему вниманию будет представлено подключение дверного звонка в квартире. Технология подключения дверного звонка достаточно проста, но мы решили описать ее более подробно, чтобы у вас не возникало дополнительных вопросов по этому поводу.

Рано или поздно каждый человек сталкивается с подключением или заменой этого устройства. Иногда может возникнуть путаница с проводами. Затем мы расскажем, как подключить дверной звонок в квартире либо доме. В этой инструкции мы предоставили необходимые фото со схемами, которые облегчают процесс монтажа.

На сегодняшний день вы можете встретить дверной звонок с проводами и без них. Мы рассмотри оба варианта подключения.

Беспроводное подключение

Подключить беспроводной звонок достаточно просто. Для этого вам больше не потребуется разбираться в электрических проводах. Чаще всего кнопка и распределительный блок будут работать от батареек. Именно поэтому вам необходимо просто закрепить их на стене. Кнопку звонка вы можете посадить на двухсторонний скотч или пробурить в стене специальное отверстие для ее крепления.

Дверной звонок вы можете поместить на стене или закрепить в шкафу. Некоторые модели могут иметь кнопки, которые работают от батареек. Сам блок вам необходимо подключить в розетку. В этом случае вы не столкнетесь с трудностями в подключении.

Установить кнопку дверного звонка рекомендуется на уровне 1.5 метра от пола. Эта высота считается достаточно комфортной для включения или выключения сигнала.

Проводное подключение

Когда нужно подключить электрический дверной звонок к сети 220 Вольт у многих людей могут возникнуть вопросы. Дверной звонок имеет простую систему работы. На разрыв к кнопке пускается фаза, а ноль будет иметь напрямую к блоку. Эта версия аналогична версии подключения одноклавишного выключателя. Вот схема подключения дверного звонка.

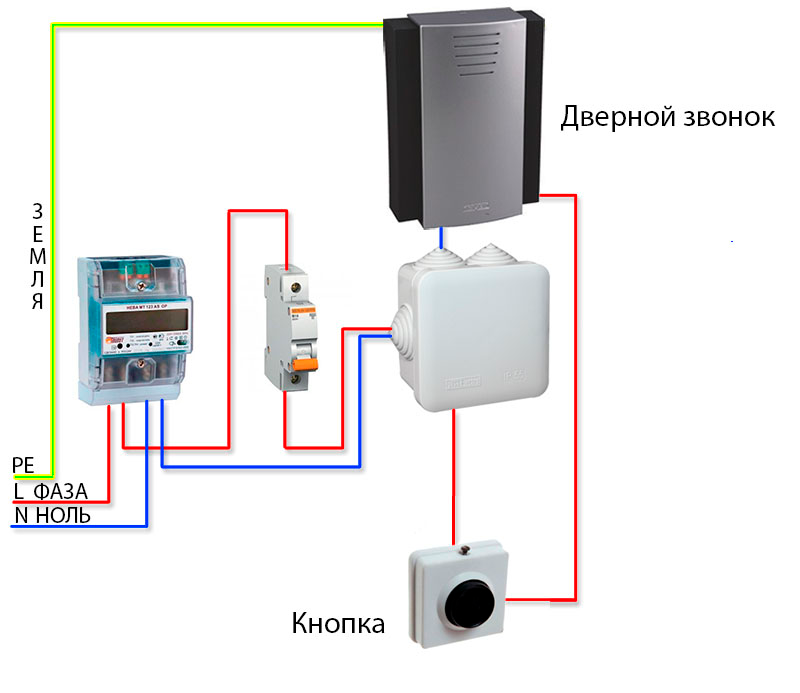

Подключение дверного звонка по этой схеме не займет много времени. Если вы начали жить в новостройке и желаете установить дверной звонок в доме, тогда необходимо придерживаться следующих правил:

1. Необходимо выбрать подходящее место для установки дверного звонка.
2. Нужно отключить вводные автоматы на распределительном щитке.
3. Сделайте отверстие в стене, которое необходимо для прокладки кабеля. Чтобы не наткнуться на другие провода узнайте, как найти провод в стене.
4. От готового отверстия необходимо сделать штробу для прокладки провода.
5. Теперь можете зафиксировать все элементы.
6. Ноль необходимо подключать напрямую к блоку управления.
7. Провод фазы следует подключить к кнопке с фазой дверного звонка.
8. Теперь фазу от дверного звонка можно подключить к соответствующей клемме в распределительной коробке.
9. Если в вашей квартире есть заземление, тогда когда выполняете подключение дверного звонка его нужно заземлить.
10. Необходимо проверить работает ли ваше устройство.

Как видите, подключение дверного звонка состоит из простых этапов, которые может выполнить практически каждый.

Таким образом, вы сможете подключить дверной звонок в квартире своими руками. Иногда вам может потребоваться замена старого дверного звонка. В этом случае технология может немного отличаться. В случаи замены звонка вы увидите, что со стены в квартиру выходит 4 провода. Вам нужно определиться, за что будет отвечать каждый провод. Для определения работоспособности проводов нужно воспользоваться индикатором.

Прозвонив все жилы, вы поймете, что только одна покажет напряжение в 220 Вольт. Другие жилы звониться не будут. Это может означать:

• Фаза от сети 220 Вольт.
• Ноль от сети 220 Вольт.
• Провод, идущий на кнопку.
• Провод, идущий от нее.

Чтобы выполнить подключение дверного звонка сначала необходимо отключить электричество. После этого вам необходимо соединить первый и третий провод. Второй и четвертый провод нужно подключить к основному блоку. После выполнения этого процесса вам необходимо будет проверить, работает ли схема.

Читайте также: правильное подключение водонагревателя.

Как установить камеры видеодомофона Reolink на существующую проводку дверного звонка

Видеодомофон Reolink PoE/WiFi может заменить существующий механический дверной звонок вашего дома. Его можно установить на существующую проводку дверного звонка, которая предлагает совместимый источник питания. Видеодомофон Reolink работает от источника питания 24 В постоянного тока или 12-24 В переменного тока, 50/60 Гц. И он совместим с большинством систем питания механических дверных звонков (16 В переменного тока, 50/60 Гц, 30 ВА).

Примечание: Видеодомофон Reolink не будет работать с существующим механическим звонком, который вы установили ранее. Пожалуйста, используйте дверной видеозвонок с сопряженным Reolink Chime.

Применимо к: Видеодомофон Reolink PoE и Видеодомофон Reolink WiFi

Нажмите существующую кнопку дверного звонка и проверьте, может ли существующий звуковой сигнал звенеть. Убедитесь, что старая проводка дверного звонка все еще работает. Затем выключите питание системы дверного звонка.

В зависимости от различных ситуаций вы можете выбрать один из следующих способов установки видеодомофона Reolink на существующую проводку дверного звонка.

Метод 1. Обход механического звукового сигнала с помощью соединительного кабеля

Благодаря обходу существующего звукового сигнала с помощью соединительного кабеля, входящего в комплект поставки, видеодомофон Reolink может получить достаточную мощность и стабильно работать. Вот руководство по обходу:

Шаг 1. Снимите крышку механического звонка. Сфотографируйте существующее проводное соединение. Это может понадобиться вам для справки позже.

Шаг 2. Ослабьте винты разъема на клеммах Trans и Front на механическом звонке. Не удаляйте винты или существующие провода.

Шаг 3. Подсоедините два штыря прилагаемого соединительного кабеля к контактам Trans и Front . Чтобы закрепить лопатки, снова затяните винты на клеммах.

Шаг 4.  Замените старую кнопку дверного звонка видеодомофоном Reolink.

Примечания:

1. Камера видеодомофона Reolink требует, чтобы пользователь сначала отключил существующий звуковой сигнал, чтобы получить достаточную мощность. Без этого шага могут возникнуть проблемы, включая, помимо прочего:

• Камера дверного звонка не может быть включена или будет аварийно перезагружена.
• Камера дверного звонка включается, но работает нестабильно.
• Существующий механический звонок будет вибрировать или звучать ненормально.

2. Существующий механический звуковой сигнал больше не будет работать после обхода.

3. Будьте осторожны при обращении с проводкой цепи. Если у вас есть какие-либо вопросы или вам нужна помощь, обратитесь к квалифицированному электрику.

Способ 2. Подключите видеодомофон Reolink к трансформатору дверного звонка

Подключите видеодомофон Reolink напрямую к трансформатору дверного звонка. Затем замените старую кнопку дверного звонка на Reolink Video Doorbell.

Примечание: Видеодомофон Reolink работает с источником питания 24 В постоянного тока или 12-24 В переменного тока, 50/60 Гц.

Если у вас более одного видеодомофона или механического звонка, вы можете обратиться к случаям установки, указанным ниже.

Случай 1. Два механических звонка, подключенных к одной кнопке дверного звонка

Шаг 1. Используйте два прилагаемых соединительных кабеля, чтобы соответственно соединить Trans и Front на механических звонках.

Шаг 2. Замените старую кнопку дверного звонка видеодомофоном Reolink.

Случай 2. Две старые кнопки дверного звонка, подключенные к одному механическому звонку

Шаг 1. Используйте соединительный кабель для соединения переднего и заднего механического звонка и другой соединительный кабель для соединения заднего и заднего.

Шаг 2. Замена старых кнопок дверного звонка на видеодомофон.

Случай 3. Слишком сложная проводка

Если проводка дверного звонка слишком сложна, мы рекомендуем оставить механические звонки в покое и подключить видеодомофоны напрямую к трансформатору. Обратитесь к следующим изображениям для установки.

Подключение нескольких видеодомофонов к одному трансформатору

Подключение нескольких дверных звонков к нескольким трансформаторам

9000 3

Полезно？

Спасибо за отзыв! Вы можете щелкнуть еще раз, чтобы отменить и снова отправить отзыв.

Извините за это. Будем благодарны, если вы дадите совет.

Спасибо за отзыв. Пожалуйста, оставьте свой адрес электронной почты, чтобы мы могли связаться с вами в случае необходимости.

*

*

Я прочитал и понял Условия использования и Политику конфиденциальности, и я понимаю, что Reolink будет использовать мои личные данные (адрес электронной почты) для облегчения моей аутентификации.

отправить

Вы нажали слишком часто. Повторите попытку завтра.

Схема подключения дверного звонка: полное руководство

Знания

Знайте все о схеме подключения дверного звонка

Хотите нарисовать схемы подключения дверного звонка?

Программное обеспечение EdrawMax Wiring Diagram Software позволяет бесплатно создавать профессиональные электрические схемы с помощью легко редактируемых шаблонов и символов. Попробуйте!

Попробуйте бесплатно

Если вы ищете эту тему на веб-сайте, вы уже должны знать, что такое дверной звонок и принцип его работы, здесь у нас есть несколько типичных схем подключения дверного звонка , которыми мы хотим поделиться с вами. Не беспокойтесь, если вы не знакомы с основными функциями дверных звонков, у нас также есть краткая информация для вас.

Схемы подключения дверного звонка

Чтобы понять и сделать наши концепции более прозрачными, давайте погрузимся в практические иллюстрации схем подключения дверного звонка.

Одинарный звонок с кнопочным дверным звонком

Это самая простая форма дверного звонка, и ее легко понять. Он содержит только звонок, кнопку и трансформатор. Посмотрите на провод, идущий от звонка. Он связан с кнопкой. Провод от кнопки подключается к одной винтовой клемме трансформатора, а от другой клеммы подключается гонг. Это делает всю цепь завершенной.

Нажмите здесь , чтобы увидеть HD-версию шаблона.

Дверной звонок с двумя кнопками и одним звонком

Схема дверного звонка с двумя кнопками и звонком немного сложна. Итак, что здесь происходит, во-первых, две кнопки соединяются через среду, образуя один провод, и этот провод подключается к первому выводу трансформатора. Два жестких провода от звонка подключаются к обеим кнопкам, а второй вывод трансформатора подключается к звонку.

Нажмите здесь , чтобы увидеть HD-версию шаблона.

Дверной звонок с двумя звонками и кнопкой

Дверной звонок с участием двух курантов. Если вы хотите слушать звон колокольчика во всем доме, а не в одной комнате, вы можете выбрать этот звонок. Два звонка с их проводами соединены через соединительную среду, образуя один провод, соединенный с кнопкой. Кнопка подключается к первому выводу трансформатора. Второй вывод трансформатора снова соединен с обоими колоколами через соединительную среду.

Нажмите здесь , чтобы увидеть HD-версию шаблона.

Бесплатно нарисовать схему подключения дверного звонка

Установка и подключение дверного звонка жизненно важны, потому что, если вы хотите, чтобы он работал, используйте правильный способ его установки. Неправильная проводка создаст проблемы, например, может привести к поражению электрическим током при нажатии кнопки, короткому замыканию в звонке или кнопке звонка, или он может не воспроизводить звук.

Необходимость сделать схему подключения дверного звонка возникает, когда вы хотите ее изготовить и поставить своим клиентам. Вы всегда стараетесь не допускать ошибок и стараетесь, чтобы все шло идеально по плану. Итак, для этой профессиональной работы попробуйте сделать проводку или любую схему с помощью программного обеспечения EdrawMax.

Подробнее см. в видеоуроке:

Узнайте, как легко нарисовать схему подключения дверного звонка! Попробуйте программное обеспечение EdrawMax Wiring Diagram, чтобы использовать готовые шаблоны и редактировать их самостоятельно!

EdrawMax , разработанный Wondershare, представляет собой бесплатное и простое в использовании программное обеспечение. Вы должны скачать его с их сайта и начать работать. Программное обеспечение содержит все библиотеки, которые помогут вам в создании диаграмм. Вы можете использовать их шаблоны или импортировать свои предварительные работы, чтобы ускорить производство. Вы можете скачать свой проект в различных форматах. Независимо от того, являетесь ли вы электриком, дизайнером продукции или обычным человеком, вы можете легко создать любую схему с помощью EdrawMax.

[Бонус] Узнайте больше о дверном звонке — быстрое обучение

Совет 1: Что такое дверной звонок?

Дверной звонок — это устройство, которое используется для оповещения кого-либо. Дверные звонки обычно размещают снаружи дома рядом с дверью. Когда кто-то приходит в гости, по традиции он стучит в дверь, но эпоха новая, поэтому он звонит в дверь.

Кнопка дверного звонка всегда находится рядом с дверью, чтобы человек нажал на нее, и звонок зазвонил внутри дома, и это заставит человека внутри дома предупредить, что кто-то пришел.

История дверного звонка восходит к 1817 году, когда шотландский изобретатель Уильям Мердок впервые изготовил звонок, в котором для работы использовалась трубопроводная система сжатого воздуха.

Нажмите здесь , чтобы увидеть HD-версию шаблона.

Что входит в дверной звонок?

Итак, в голове всегда возникает фундаментальный вопрос: что находится внутри дверного звонка? Дверной звонок состоит из трех основных компонентов: кнопки, звонка и трансформатора. А трансформатор соединяет звонок и кнопку.

Кнопка всегда снаружи дома рядом с дверью и размещена на высоте, чтобы каждый мог легко ее нажать.

Звонок является основным компонентом дверного звонка. Когда человек снаружи нажимает на кнопку, раздается звуковой сигнал. В современных дверных звонках звуковой тон, издаваемый звонком, различается.

Трансформатор обычно находится внутри звуковой коробки. Он соединяет кнопку и звонок.

Резонаторы представляют собой плоские металлические пластины, расположенные над и под клеммой звонка, и они запрограммированы на определенный тон, поэтому звонок будет звонить в этом тоне.

Соленоид представляет собой электромагнитное устройство, которое также размещается внутри корпуса звонка.

Совет 2: Как работает дверной звонок?

Когда вы нажимаете на кнопку дверного звонка, она пробуждает электромагнит, который является соленоидом. Соленоид состоит из витков проволоки, намотанной на кусок металла. Электричество проходит через соленоид и создает магнитное поле на проводах, когда вы нажимаете кнопку.

Дверные звонки очень чувствительны, а значит для их работы требуется низкое напряжение, и для этого трансформатор преобразует 120-квартирный ток в более низкое напряжение в диапазоне от 6 до 16 вольт. Звук дверного звонка заставляет магнитный поршень ударять по тональным стержням, издавая звук звонка.

Как установить или подключить дверной звонок

Лучше всего проконсультироваться с электриком, чтобы установить или подключить дверной звонок, но если у вас его нет или вы хотите узнать, как установить дверной звонок, вы должны тщательно выполнить следующие шаги.

• Самый первый шаг — найти лучшее место, куда вы бы подключили трансформатор. Убедитесь, что место, где вы будете подключать трансформатор, имеет постоянное электропитание и не прерывается выключателем, потому что, когда выключатель выключен, дверной звонок никогда не сработает.
• Вы должны отключить источник питания, чтобы избежать ударов током, а затем вынуть зеленый, белый и черный провода из трансформатора и соединить их с проводами того же цвета, идущими от источника питания.
• Теперь вам нужно найти лучшее место для загрузки вашего звонка или дверного звонка на стену, отметить это место и просверлить винты. Поместите звонок с помощью тумблерных винтов, которые идут в комплекте с дверным звонком.
