Один из самых надежных и правильных способов сохранить свежесть продуктов питания – поместить их в камеру заморозки. Данное оборудование предназначено для различных предприятий, реализующих:

• Мясную продукцию.
• Овощи.
• Фрукты
• Другие товары.

Технологически это происходит за счет высокопродуктивного компрессора, который способен опустить температуру до -30 градусов. Сами морозильные лари состоят из оцинкованной стали, которая сохраняет свежесть продукции, противодействует появлению коррозий и бактерий.

Сами морозильные камеры можно разделить на два типа:

• Для коммерческого использования.
• Для производственных предприятий.

Коммерческие варианты используются различными заведениями общественного питания, а также могут применяться в быту. Принцип их работы ничем не отличается от производственных, однако их мощность и скорость заморозки несколько ниже. Компрессор обеспечивает охлаждение до -30 градусов, что и является основным принципом работы техники.

Также по принципу работы можно разделить камеры на:

• Воздушные.
• Бесконтактной обработки продукции.
• Для контактной заморозки.
• С использованием хладоносителя.

Предприятия используют воздушные камеры, которые способны обеспечить заморозку большой партии товара. В них проводят заморозку не только сырой продукции, но и полуфабрикатов, таких как вареники, пельмени и т.п.

Контактные камеры используют специальные жидкости, которые необходимы для отвода тепла от продуктов питания. Их также разделяют на криогенны, фреоновые и углекислотные, в зависимости от используемых жидкостей. У каждого из типа есть свои преимущества и недостатки. К примеру:

• В криогенных камерах высокая производительность при меньших размерах, однако существует риск того, что структура продуктов может быть нарушена.
• Фреоновые камеры не способствуют порче продукции, поскольку жидкость проходит очистку. Однако заморозка проходит дольше.
• Углекислотные лари способны на обработку больших объемов при низких энергозатратах. При этом погрузка товаров осуществляется гораздо проще, чем в вышеперечисленных типах камер.

В зависимости от целей производства, каждый руководитель должен выбирать свой тип камер. От этого зависит не только способность предприятия обрабатывать огромные партии продукции, но и экономическая выгода. Идеального варианта нет, поэтому стоит комбинировать технику для разных типов продуктов. Не стоит также забывать и о сервисном обслуживании, поскольку промышленные масштабы требуют постоянной работы морозильных камер. А значит, своевременное техническое обследование способствует выявлению проблем и быстрому их устранению.

Устройство камеры

В первую очередь стоит отметить, что все морозильные камеры имеют отличную термоизоляцию, позволяющую сохранять необходимую температуру внутри. Любые нарушения способствуют финансовым потерям (большие энергозатраты, порча продуктов и т. д.). Кроме того:

• Необходима надежная герметизация.
• Используется компрессор высокой мощности и производительности.
• Оснащение конденсатором – главная особенность камер.
• Дополнительно оборудуются специальным энергощитом и шок-фростером.

Принцип действия прост:

• Компрессор позволяет достичь температуры до -30 градусов.
• Конденсатор способствует отводу влаги по дренажной системе.
• Щит управления позволяет отслуживать температуру внутри камеры и возможные проблемы. Контроль процесса полностью автоматизирован.
• Шок-фростер необходим для приема тепла от продуктов и возврата холодного воздуха.

Не стоит забывать, что в зависимости от типа охлаждающей жидкости процессы могут протекать с разным временем. Однако, вышеуказанные данные идентичны для каждого вида камер. Благодаря этому на производстве продукты питания хранятся дольше, могут быстро упаковываться без порчи и потере питательных веществ.



Как работает морозильная камера. Основной принцип

Морозильная камера представляет собой вид холодильного оборудования, предназначенного для длительного хранения продуктов. Для запасливого пользователя вместительности морозилки обычного холодильника бывает недостаточно. И именно тут незаменимой помощницей становится отдельностоящая морозилка с большим полезным объемом. Существует огромное количество сезонных продуктов? таких как ягоды или грибы, которые в холодное время года либо не купить, либо их цена будет довольно высокой. Морозильная камера способна сохранять их на протяжении длительного времени в замороженном виде. Также многие пользователи, увидев в магазине приемлемую цену на мясо или полуфабрикаты, предпочитают закупить их впрок и употреблять в пищу на протяжении нескольких месяцев. Стоит отметить, что вкусовые качества некоторых продуктов могут отличаться от свежих после сильной заморозки, но эта разница не столь существенна и полезные свойства продуктов при этом сохраняться.

На сегодняшний день на рынке представлен очень большой ассортимент морозильных камер, которые могут отличаться как по принципу работы и управлению, так и внешнему исполнению. Для того чтоб объяснить принцип работы данного устройства стоит рассматривать их по отдельности для каждого отдельно взятого случая. Принципиальных отличий в них хоть и не много, но свои особенности все же имеются.

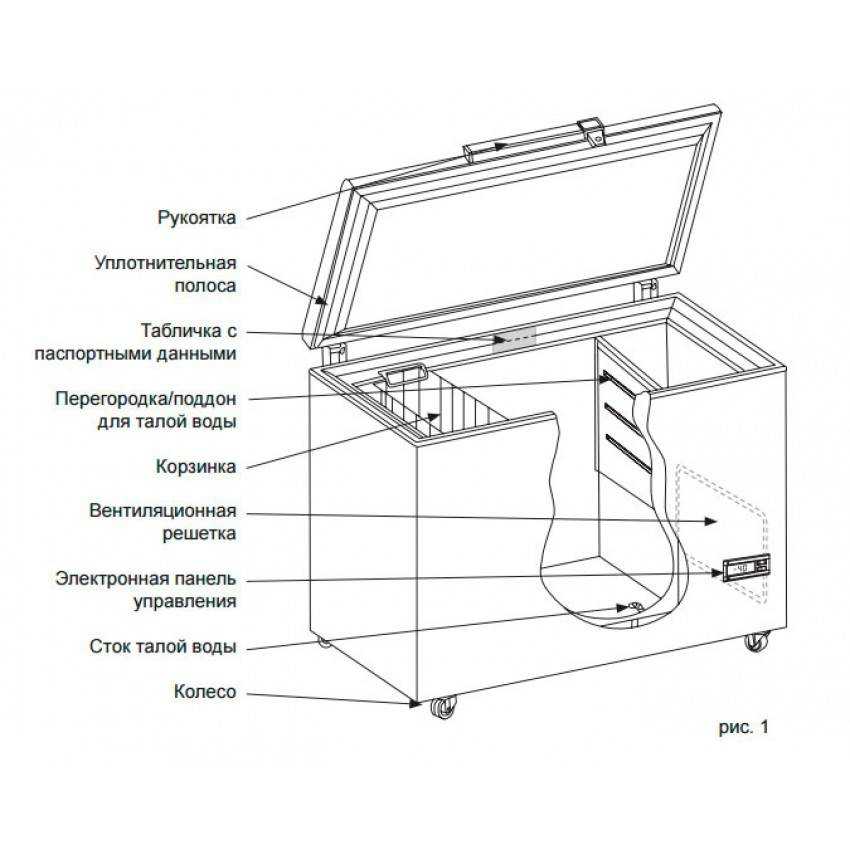

Горизонтальные морозилки

Среди всего разнообразия данных устройств можно выделить три основных по способу установки: горизонтальные, вертикальные и встраиваемые. Горизонтальные морозилки визуально напоминают холодильник, который положили задней стенкой на пол и дверью при этом является его крышка. Продукты в такой аппарат закладываются сверху. С одной стороны это может показаться удобным, но отсутствие полок дали этому устройству распространение для хранения однотипных продуктов, когда не нужно извлекать пол морозилки, чтобы добраться до того, что сложено на дне камеры. Основными пользователями таких морозилок являются жители загородных домов, а также магазины и кафе. Использование таких устройств в магазинах объяснять не нужно, так как там основная задача — вместительность и удобство быстро произвести выгрузку продуктов на прилавок. В частном доме использование данного форм-фактора морозилок обусловливается наличием технических помещений для установки такого габаритного устройства, а также необходимостью производить запасы мяса, ягод и других продуктов.

В многоквартирных домах горизонтальные морозильные камеры менее распространены из-за отсутствия лишней площади для их установки. В линейке горизонтальных морозильных камер есть модели с прозрачной верхней крышкой. Их используют в торговых залах для того, чтобы потребитель мог видеть ассортимент морозилки, не открывая ее.

Вертикальные морозилки

Самыми популярными среди обычных пользователей на сегодня являются морозильные камеры вертикального и встроенного типа. Технического отличия в них практически нет, а разница только в оформлении двери. Отдельностоящая камера имеет собственную дверь и внешне напоминает холодильник, а встроенная интегрируется в мебель и к двери крепится панель, маскирующая прибор под общее оформление интерьера. Морозилка в вертикальном исполнении занимает мало места и поэтому стала более предпочитаемой для установки в квартирах даже с небольшой площадью. В таких устройствах есть разделение на отделы, что позволяет хранить широкий ассортимент разных продуктов. Во многих морозилках полки отдельно закрываются, что препятствует попаданию большого количества теплого воздуха при открытии общей двери.

Технические отличия морозилок

Далее разберем технические отличия разных морозильных камер и непосредственно перейдем к принципу работы морозильных камер. Технически морозильные камеры могут различаться по способу управления и по способу оттайки испарителя. В понимании пользователя, способ управления — это, так называемые, элементы взаимодействия человека с техникой. Их и правда может быть очень много (сенсоры, клавиши, поворотные переключатели и т.д.), но речь пойдет не об этом. Под управлением подразумевается то, как само устройство руководит процессами охлаждения и механизмами системы. Вот тут уже есть существенные отличия. Есть морозильные камеры с аналоговым управлением, где применяется термостат; есть с цифровым, где все процессы контролируются электронным модулем и системой датчиков. Для того, чтобы понять зачем и как работают эти системы, рассмотрим сам принцип охлаждения в любом холодильном устройстве компрессорного типа.

Как работает система охлаждения

Система охлаждения морозильной камеры состоит из нескольких основных элементов: компрессор, капиллярная трубка, испаритель, конденсатор и система управления. В зависимости от конструкции устройства может быть еще ряд вспомогательных деталей, но на сам принцип образования холода они не влияют. Сердцем данной системы является компрессор, который заставляет хладагент постоянно циркулировать по системе. Сам фреон — это газ или жидкость, который при изменении своего состояния способен отдавать или поглощать тепло.

Испаритель — холодная часть системы, которая устанавливается внутри или в стенки камеры охлаждения; а конденсатор при этом устанавливается снаружи (решетка на задней стенке) и служит для отвода тепла, поэтому при работе устройства он греется. С этими элементами вроде все понятно, а вот что же такое капилляр? Капилляр или дроссель — это и есть основной после мотора узел, без которого вся система становится бессмысленным набором деталей. Это тоненькая трубочка, очень часто похожая на пружину, установленная сразу после компрессора и конденсатора по ходу движения хладагента. При работе мотора она становится препятствием для прохождения жидкого фреона, что создает очень большой перепад давления. При таком перепаде хладагент начинает испаряться, выделяя тепловую энергию, вследствие чего его температура понижается. Затем холодный хладагент попадает в испаритель, охлаждая камеру для хранения продуктов.

Компрессор создает довольно высокое давление, из-за этого фреон сильно греется и в данной связке мотор-капилляр нельзя обойтись без промежуточного конденсатора. В нем происходит довольно сильная потеря тепла. Так этот процесс происходит все время пока работает двигатель. Но система охлаждения не работает без остановки. Она включается и отключается при повышении и понижении температурах соответственно. Для этого и существует система автоматического контроля температуры.

Морозильные камеры без оттайки

В морозильных камерах с аналоговым управлением установлен термостат внутри камеры. Этот элемент представляет собой переключатель с трубкой, наполненной хладагентом. Данная трубка является термочувствительным элементом, газ внутри которой сжимается и расширяется в зависимости от изменения температуры. Таким образом при достижении заданных температурных показателей в камере устройства этот выключатель размыкает контакты и тем самым останавливает работу мотора. Когда показатели в камере вырастают, то газ в трубке расширяется и термостат снова подает питание на реле включения компрессора. Это довольно простой и недорогой способ построения холодильного оборудования. Но, у него есть и свои недостатки, а именно то, что такую морозильную камеру нужно периодически размораживать, так как со временем в ней намерзает довольно большое количество льда.

Морозильные камеры с NoFrost

Морозильные камеры, управляемые электроникой — это более сложные устройства и в них чаще всего реализована система автоматической оттайки NoFrost. Конструктивно такие холодильные установки тоже имеют свои особенности. Испаритель, например, вынесен за пределы камеры заморозки, а холодный воздух от него принудительно нагнетается в камеру при помощи вентилятора.

Заморозка в таких морозилках является сухой, что благоприятно сказывается на качестве продуктов. Лед и иней в камере почти не образуется, а у испарителя есть своя система оттайки намерзшего льда. Всеми процессами в устройстве управляет электронный блок управления. Получая информацию от датчиков температуры в камере и на испарителе он запускает те или иные процессы, такие как заморозка, оттайка, быстрая заморозка и т.п.

Надежные устройства от Korting

Компания Korting производит качественные холодильники и морозильные камеры, которые отлично сочетаются с различными типами интерьеров. Устройства «Кертинг» являются не только очень качественными, но и невероятно экономными. Для того, чтобы модели потребляли меньше электроэнергии, инженеры компании устанавливают в них экономичные двигатели с низким уровнем шума. Благодаря применению качественных материалов и комплектующих пользователи могут работать с устройствами Korting долгие годы.

В нашем фирменном магазине торговой марки «Кортинг» представлена уникальная техника для дома и кухни. Вы можете посетить наши салоны в Москве и Санкт-Петербурге или же заказать доставку бытовой техники на дом. Транспортные компании могут доставить ваш новый холодильник в любой регион России. Если вы хотите побольше узнать о возможностях техники Korting — то наши квалифицированные специалисты с радостью ответят на любые появившиеся вопросы. На весь каталог распространяется гарантия от производителя.

Запчасти и компоненты для морозильной камеры | Maytag

Морозильник является важным компонентом вашей кухни, позволяя хранить и упорядочивать ваши любимые замороженные блюда и ингредиенты в течение длительного периода времени. Но если вы хотите использовать свой морозильник на полную мощность, полезно понять его различные компоненты и то, как они работают вместе. Читайте дальше, чтобы узнать больше о различных частях и компонентах морозильной камеры, включая компрессор, конденсатор и испаритель, и о том, как они работают.

КАК РАБОТАЕТ МОРОЗИЛЬНАЯ КАМЕРА?

В большинстве морозильных камер используется процесс теплопередачи для отвода тепла от предметов внутри. Обычно это делается с использованием хладагента, химического вещества, которое поглощает и отдает тепло. Хладагент циркулирует по частям прибора, чтобы ваши продукты оставались замороженными для длительного хранения.

Поскольку различные части морозильной камеры сжимают и расширяют хладагент, тепло передается в этом круговом процессе, при котором холодный воздух постоянно циркулирует по всему устройству. Таким образом морозильная камера поддерживает постоянную температуру, даже когда дверь открыта.

ЧАСТИ МОРОЗИЛЬНИКА

Большинство морозильников состоят из четырех основных частей: компрессора, змеевиков конденсатора, капиллярной трубки и испарителя. Отводя тепло от воздуха и циркулируя холодный воздух по всему морозильнику, эти части работают вместе, чтобы создать оптимальную среду для длительного хранения продуктов.

Читайте дальше, чтобы узнать, как работают различные части и компоненты вашего морозильника, чтобы ваши замороженные продукты оставались свежими.

1. КОМПРЕССОР

Компрессор, обычно расположенный в нижней задней части устройства, отвечает за повышение температуры и давления хладагента. Этот компонент работает в паре с змеевиками конденсатора.

2. ЗМЕЕВИКИ КОНДЕНСАТОРА

Работая вместе с компрессором, змеевики конденсатора помогают перемещать хладагент по устройству. Когда компрессор нагнетает хладагент под высоким давлением к змеевикам конденсатора, химическое вещество превращается из пара в жидкость посредством этого процесса теплопередачи.

3. КАПИЛЛЯРНАЯ ТРУБКА

Капиллярная трубка вызывает сильное падение давления, которое снижает температуру хладагента при его входе в испаритель, поэтому хладагент снова превращается из жидкости в пар.

4. ИСПАРИТЕЛЬ

Поглощая тепло, испаритель переводит холодильник обратно в форму низкого давления. В результате получается ледяной пар, который создает оптимальные условия для длительного хранения замороженных продуктов. Испаритель является конечным пунктом назначения хладагента перед тем, как он вернется в компрессор, чтобы снова начать цикл замораживания.

ОБЩИЕ ЧАСТИ МОРОЗИЛЬНОЙ КАМЕРЫ ВОПРОСЫ

КАК РАБОТАЮТ ЗМЕЕВИКИ МОРОЗИЛЬНОЙ КАМЕРЫ?

Змеевики морозильной камеры помогают передавать тепло из внутренней части морозильной камеры наружу, сохраняя внутреннюю часть устройства прохладной для хранения таких продуктов, как обеды для телевизора, замороженные овощи и многое другое. Змеевики часто изготавливаются из меди, отличного проводника тепла, и их обычно можно найти внутри морозильной камеры.

Змеевики морозильной камеры являются неотъемлемой частью процесса теплопередачи, благодаря которому ваши продукты остаются замороженными. Змеевики помогают перемещать хладагент по прибору, поскольку он подвергается изменениям температуры и давления, делая воздух внутри прибора более холодным и замораживая продукты. Катушки также помогают поддерживать постоянную температуру в самой морозильной камере, чтобы продукты не оттаивали и не замерзали снова.

КАК ОЧИСТИТЬ ЗМЕЕВИК КОНДЕНСАТОРА В МОРОЗИЛЬНОЙ КАМЕРЕ?

В зависимости от расположения змеевиков конденсатора морозильной камеры их чистка может не потребоваться. Чтобы обеспечить надлежащее техническое обслуживание вашего прибора, обратитесь к руководству пользователя за инструкциями по очистке для конкретной модели.

В морозильных камерах Maytag ^® змеевики конденсатора расположены внутри прибора, что упрощает очистку и уход за морозильной камерой, чтобы вы могли сосредоточиться на других кухонных задачах.

КАК РАЗМОРАЖИВАТЬ ВЕНТИЛЯТОР МОРОЗИЛЬНОЙ КАМЕРЫ?

Наросты инея на вентиляционных отверстиях морозильной камеры могут привести к тому, что прибор не сможет должным образом поддерживать температуру. Когда иней стал толщиной примерно ¼ дюйма (6 мм), лучше всего разморозить и очистить прибор. За помощью в разморозке вашего Maytag ^® морозильник, следуйте этим советам:

• Поверните регулятор температуры на самую низкую температуру примерно за 6 часов до разморозки, чтобы убедиться, что замороженные продукты имеют самую низкую температуру, прежде чем вынимать их из морозильной камеры.

• Снимите корзину морозильной камеры, если она имеется.

• Отключите морозильник от сети или отключите питание.

• Удалите из прибора все замороженные продукты, завернув их в несколько слоев газеты и накрыв одеялом. Вы также можете хранить замороженные продукты в холодильнике, дополнительном холодильнике, морозильной камере или в прохладном месте.

• Если ваша модель оснащена системой слива, сначала снимите крышку слива и резиновую пробку. Затем поверните слив так, чтобы стрелка указывала вниз, позволяя талой воде стекать в отверстие и вытекать из прибора.

• Если в вашей модели нет системы слива, используйте губку или мочалку, чтобы удалить лишнюю воду со дна морозильной камеры, и слейте воду в большую кастрюлю. Вы также можете поставить кастрюли с горячей водой в морозильную камеру с открытой крышкой, чтобы ускорить таяние. Затем используйте пластиковый скребок для удаления инея.

• В это время вы можете аккуратно очистить внутреннюю часть морозильной камеры с помощью полотенца или губки, а затем сполоснуть и высушить чистой мягкой тканью.

У МОРОЗИЛЬНИКОВ ЕСТЬ КНОПКА СБРОСА?

В зависимости от модели морозильник может иметь кнопку сброса, позволяющую перезапустить устройство, например, в случае отключения электроэнергии. Точные элементы управления и функции морозильной камеры могут различаться в зависимости от марки, поэтому лучше всего обратиться к руководству пользователя для получения информации о сбросе настроек для конкретного продукта.

Чтобы перезагрузить морозильник или холодильник Maytag ^® , просто выключите устройство, выключив автоматические выключатели или отключив прибор от сети на 5-10 минут. Включите резервное питание устройства, включив автоматические выключатели или снова включив устройство. Если применимо, убедитесь, что функция охлаждения включена.

КАК УЗНАТЬ, ЧТО ВАШ МОРОЗИЛЬНИК СЛОМАН?

В то время как некоторые причины неисправности морозильной камеры можно устранить, просто очистив полки от излишков продуктов, другие причины могут потребовать более тщательного изучения. Знание распространенных проблем с морозильной камерой может помочь вам понять, сломалась ли ваша морозильная камера и нуждается ли она в профессиональном обслуживании.

Чтобы узнать, не сломался ли ваш морозильник, осмотрите его на наличие признаков этих распространенных проблем с морозильной камерой, прежде чем вызывать техника для решения сложных внутренних проблем:

• чрезмерная упаковка

• образование инея

• неисправность задержки запуска

• дефектные термометры

• неплотно закрытые дверные прокладки

МОРОЗИЛЬНИКИ MAYTAG

^® МОРОЗИЛЬНИКИ

Когда дело доходит до технологии охлаждения, морозильные камеры Maytag ^® могут помочь вам создать идеальную среду для хранения замороженных блюд, закусок и десертов. Благодаря таким функциям, как светодиодное освещение и функция FastFreeze на некоторых моделях, морозильные камеры торговой марки Maytag обеспечивают удобное решение для хранения, которое дополняет вашу повседневную жизнь. Просмотрите полную коллекцию морозильных камер Maytag ^® , чтобы найти устройство, которое подходит для вашего активного образа жизни. Узнайте больше о функциях морозильной камеры в этом руководстве по покупке морозильной камеры.

МЗК5216ЛВ

МЗФ34С18ФВ

MZF34X16DW

Узнайте больше о холодильниках и морозильниках Maytag

^®

• Что делать, если ваш льдогенератор не работает

  Узнайте, как выявить потенциальные проблемы с льдогенератором, и используйте это руководство для устранения неполадок с льдогенератором.

• Использование правильных настроек температуры холодильника и морозильной камеры

  Какая температура должна быть в холодильнике? Узнайте больше о рекомендуемых температурах в холодильнике и морозильной камере и о том, почему важно сохранять продукты холодными.

• Как почистить льдогенератор за 5 шагов

  Узнайте, как чистить льдогенератор в морозильной камере, чтобы каждый раз получать чистый и вкусный лед. Это руководство расскажет вам, как чистить льдогенератор в холодильнике.

Была ли эта статья полезной? Передайте его на

любопытных детей: как работают морозильные камеры?

Как работает морозильник? — Леон, 4 года

Привет, Леон,

Отличный вопрос! Но морозильники немного сложно объяснить, поэтому сначала нам нужно поговорить о нескольких других вещах.

Все, что вы можете потрогать и ощутить (например, воздух, вода, камни и мыши), состоит из крошечных шариков, называемых атомами . Когда атомы объединяются в небольшие группы, движущиеся вместе, они называются молекулами . Атомы и молекулы слишком малы, чтобы их можно было увидеть без очень мощных микроскопов.

Твердые тела, жидкости и газы

Большинство веществ бывает трех фаз : твердое, жидкое или газообразное. Представьте себе лед, воду и пар. Если газ не слишком горячий, мы также можем назвать его паром . (Существуют и другие фазы, но давайте сегодня их не будем рассматривать.)

В твердых телах (таких как лед) атомы или молекулы плотно слипаются и едва могут двигаться. Обычно они выстраиваются аккуратными рядами, называемыми 9.0169 кристаллы . В жидкостях (например, в воде) атомы или молекулы свободно слипаются друг с другом, но могут перемещаться. В газе (например, в паре) атомы или молекулы находятся далеко друг от друга и могут свободно уплывать друг от друга.

Большинство газов, включая воздух, состоят из малых молекул. Некоторые газы (например, гелий внутри парящих воздушных шаров для вечеринок) состоят из отдельных атомов, которые движутся сами по себе.

Твердое тело плавится в жидкость, затем испаряется в газ (или пар).
Стивен Дж. Боси

Если я нагрею твердое тело, атомы или молекулы начнут немного подпрыгивать, но они все равно останутся в своих аккуратных рядах. Теперь, если я добавлю дополнительный поток тепла, твердое тело превратится в жидкость. Это означает, что атомы и молекулы подпрыгивают так сильно, что начинают двигаться, разбивая аккуратные ряды. Хотя атомы теперь могут перемещаться, они по-прежнему остаются очень близко друг к другу. Вот что произойдет, если вы поместите кусок льда в миску и посмотрите, как он медленно тает в воде.

Чтобы превратить жидкость в газ (или пар), атомы и молекулы должны полностью отделиться от своих соседей. Это требует еще одного дополнительного выброса тепла, чтобы дать толчок атомам и молекулам, чтобы оторвать их от своих липких соседей и уплыть. (Ученые называют этот дополнительный выброс тепла скрытое тепло .)

Вот что происходит, когда вы наливаете воду в чайник, включаете нагрев и смотрите, как из носика выходит пар.

Эти атомы или молекулы уносят с собой дополнительный выброс тепла, когда уплывают. Вот почему ваше лицо кажется более прохладным, если ветер превращает ваш пот в пар и уносит его с лица.

Читать далее:
Любознательные дети: Почему одни чашки можно ставить в микроволновку, а другие нет?

ОК. Теперь давайте попробуем назад . Если вы заберете достаточно тепла из пара (например, пара), он снова превратится в жидкость (например, воду). Всякий раз, когда это происходит, пар отдает дополнительный выброс тепла обратно в жидкость.

Теперь, наконец, я могу объяснить, как работает ваша морозильная камера.

Как работает морозильник… наконец!

В стенках вашего морозильника спрятана фигурная металлическая трубка, называемая охлаждающей трубкой. Он наполнен специальной жидкостью, которая легко испаряется.

Охлаждающая трубка соединена с насосом, который всасывает пар из охлаждающей трубки. Всасывание заставляет больше жидкости превращаться в пар, и когда это происходит, из морозильной камеры уходит некоторое количество тепла. Точно так же, как улетающий пот охлаждает ваше лицо, этот уплывающий пар охлаждает внутреннюю часть морозильной камеры.

Система охлаждения внутри морозильной камеры.
