Расчет звукоизоляции межкомнатной кирпичной перегородки.

Цель расчета:определить индекс
изоляции воздушного шума расчетный
(Rw)
и сравнить его с нормативным

Исходные данные

Материал перегородки – кирпич

Толщина – 120 мм

Плотность – 1800 кг/м3

Расчет

  1. По табл. 1 [4]=41
    дБ

  1. Строим расчетный график ABCдля конструкции

Находим точку B:

Гц

По табл. 9 [4] Среднегеометрическая частота
1/3-октавной полосы = 250 Гц

Определяем поверхностную плотность
ограждения:

кг/м2

кг/м2

Определяем ординату точки В:

дБ

  1. Из точки В влево проводим горизонтальный
    отрезок ВА, вправо от точки В- отрезок
    ВС с наклоном 6 дБ на октаву до точки С
    с ординатой 65 дБ

Rc=65
дБ

  1. Строим график, сумма неблагоприятных
    отклонений = 99 дБ.

Смещаем оценочную кривую на 6 дБ.

Новая сумма неблагоприятных отклонений
= 31 дБ, что меньше 32 дБ. За величину индекса
изоляции воздушного шума принимаем
значение смещенной кривой в 1/3-октавной
полосе 500 Гц, т.е. Rw=46
дБ, что больше=41
дБ

Перегородка удовлетворяет требованием
звукоизоляции.

Табл. 4.3

№пп

Параметры

Среднегеометрическая
частота 1/3-октавной полосы, Гц

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

1

Оценочная
кривая, дБ

33

36

39

42

45

48

51

52

53

54

55

56

56

56

56

56

2

Расчетная
част. хар-ка, дБ

35

35

35

35

35

37

39

41

43

45

47

49

51

53

55

57

3

Неблагоприятные
отклонения

—

1

4

7

10

11

12

11

10

9

8

7

5

3

1

—

4

Оценочная
кривая, смещ вниз на 6 дБ

27

30

33

36

39

42

45

46

47

48

49

50

50

50

50

50

5

Неблагоприятные
откл. от смещеной кривой

—

—

—

1

4

5

6

5

4

3

2

1

—

—

—

—

6

Индекс
изоляции воздушного шума Rw, дБ















46

















Отопление

В здании предусмотрено центральное
водяное отопление

Вентиляция

Вентиляция естественная, вытяжка воздуха
осуществляется с помощью вентиляционных
каналов выложенных в кирпичной кладке
несущих стен. Вентиляционные каналы
открываются по одному в санузлах и
кухнях. Размеры в плане 140 х 140 мм. Приток
воздуха неорганизованный – через окна
и двери.

Водоснабжение и водоотведение

В здании предусмотрено центральное
водоснабжение и канализация.

Санузлы

Во всех квартирах предусмотрены
раздельные санузлы.

Электроснабжение

В здании предусмотрено электроснабжение.

Лифтовое хозяйство

Здание оборудовано лифтом грузоподъемностью
630 кг, скорость лифта 1 м/с.

Внутренние размеры лифтовой шахты 1880
х 2580 мм.

Мусороудаление

Мусороудаление осуществляется с помощью
мусоропровода, размещенного в отапливаемой
лестничной клетке. Ствол мусоропровода
выполнен из асбестоцементных труб с
внутренним диаметром 400 мм. Мусоросборная
камера находится на 1 этаж, непосредственно
под стволом мусоропровода. Высота камеры
– 2,3 м, размеры – 1800 х 4100 мм. Для выкатывания
тележек с мусором имеется пандус с
уклоном 0,08.

Как рассчитать звукоизоляцию? Рассказывает академия РДС


Многие жители многоэтажных домов жалуются на очень шумных соседей: одни постоянно делают ремонт, другие завели звонко лающую собаку, третьи все время слушают громкую музыку, у четвертых родилась вечно плачущая двойня, пятый организовал мини-дискотеку в своей квартире. Да уж, звучит уже довольно удручающе и неприятно. Как верно подмечают многие психологи: «Уединение – это базовая потребность личности пребывать в тишине в одиночестве. Уединение дает пространство для саморазвития и планирования. Только наедине с собственными мыслями понимаешь: кто ты, к чему стремишься, кем являешься.»


Для того чтобы оградить себя от шумов, необходимо произвести грамотный расчет звукоизоляции помещений, то есть определить, какие средства и в каком количестве потребуются для защиты помещения от посторонних звуков. На примере звукоизоляционных материалов Пенотерм мы расскажем как это сделать.

Определение


Звукоизоляция — снижение уровня шума, проникающего в помещения извне. Количественная мера звукоизоляции ограждающих конструкций выражается в децибелах. Степень необходимости звукоизоляции перекрытий зависит от характеристик используемых в строительстве материалов и соблюдения всех технологических норм.


Термин звукоизоляция всегда считался синонимом термина шумоизоляция. На сей день звукоизоляцию относят к защите от шума в помещениях, в то время как шумоизоляция чаще используется при разговоре о защите от шума в автомобилях.

Виды шумов

  1. Ударный шум возникает, когда конструкция помещения принимает удар и рождаемые при этом колебания передаются на стены или перекрытия. Ударный шум возникает при ударах о пол тяжелых предметов, перемещении мебели, звуке шагов, ударах по стене. По конструкциям звуковые колебания могут распространяться достаточно далеко, так как они передаются на все смежные стены, потолки и полы.

  2. Воздушный шум распространяется по воздуху, но стены и перекрытия поглощают воздушные звуковые колебания недостаточно хорошо. Способность поглощать звуки стенами и перекрытиями зависит от того материала, из которого они состоят. Чем массивней перегородки, тем большим звукоизоляционным эффектом они обладают. Причиной возникновения в помещениях воздушного шума чаще всего являются: потоки всех видов городского транспорта, проходящего по автомобильным и железнодорожным магистралям, суда при их движении в акваториях, самолеты в зонах воздушного подхода к аэропортам, производственные, коммунальные и энергетические объекты и их отдельные установки, открытые стадионы, внутриквартальные источники шума: транспорт в местах въезда в гаражи, стоянки; вентиляция и системы кондиционирования воздуха этих объектов, центральные тепловые пункты, хозяйственные дворы магазинов, спортивные и игровые площадки, стройплощадки и др. общественный транспорт, потоки автомобилей, автомобильные сирены, громкая музыка.

  3. Структурный шум возникает при передаче вибраций трубами, шахтами вентиляции и другими элементами коммуникаций. Некоторые элементы коммуникаций могут передавать звуки на большие расстояния.

  4. Акустический шум чаще всего возникает в необустроенных помещениях и проявляется в виде эха.

Индекс звукоизоляции и расчет


По рекомендациям Минздрава России, уровень шума в дневное время не должен превышать 45 дБ (децибел), ночью — 35 дБ. Чтобы вы могли ощущать комфорт в собственной квартире, всем конструкциям помещения следует соответствовать определенному индексу звукоизоляции:

  • Внутриквартирные стены, перегородки между квартирами — 54 дБ.

  • Перегородки между комнатами — 43 дБ.

  • Перегородка между комнатой и туалетом — 47–50 дБ.

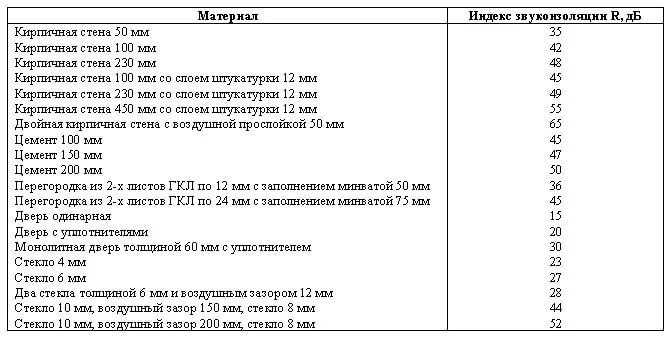

Индекс звукоизоляции увеличивается в зависимости от толщины перегородок. Кроме того, этот показатель зависит от плотности звукоизоляционного материала.


Самостоятельно высчитать индекс звукоизоляции можно, ориентируясь на доносящиеся от соседей шумы:

  • шепот — 20 дБ.

  • обычный разговор — 45 дБ.

  • плач ребенка — 70 дБ (помните про соседей?)


То есть если вы слышите разговоры соседей, значит, индекс звукоизоляции стены ниже 45 дБ. Таким образом, можно произвести расчет этого показателя. Увеличив индекс звукоизоляции на 20 дБ, вы перестанете слышать разговорчивых соседей. Например: у нас есть мы, нам всё здорово и хорошо живется, но тут въезжают соседи с ПОСТОЯННО ПЛАЧУЩИМ РЕБЕНКОМ. Что делать? Вам поможет:

Полипропилен вспененный Пенотерм НПП ЛЭ(Э) 1,3х50м, толщина 5мм

С-000118428

Вес, кг: 10

В наличии: 11 уп.

от 9654.3

(Уравнение 1)

  (Уравнение 2)
