набор инструментов, виды неисправностей, способы их устранения

Конструкция любой межкомнатной двери относится к часто используемым изделиям. Надежность и долговечность ее функционирования в первую очередь зависит от правильно выполненной установки. Другой значимый фактор – первоначально выполненная регулировка с проверкой работоспособности каждого элемента и всей конструкции в сборе.

Принципы регулировки дверного полотна

Во время эксплуатации различные факторы могут влиять на работоспособность двери. Чтобы возникающие неполадки не становились проблемой и причиной плохого настроения, нужно понимать причины возможных нарушений в работе дверей и быть готовым устранить их самостоятельно.

Цель проведения регулировки

Частый случай эксплуатационной практики – ранее исправно работавшая дверь начинает доставлять много неудобств. В процессе использования дверное полотно провисает под своим весом, начинает затираться о детали короба и облицовки, с трудом и скрипом закрываться. Со временем проявляются и другие причины, не позволяющие всей дверной конструкции функционировать корректно и правильно.

Любые, даже незначительные нарушения в работе постепенно приводят к износу подвижных соединений, нарушению декоративной отделки отдельных изделий, частичному или полному разрушению деталей дверного блока. Только регулировка межкомнатных дверей способна устранить возникающие неполадки, продлевая срок их службы, целостность и декоративную привлекательность.

Инструменты

Стандартный набор, позволяющий выполнить основные мероприятия по регулированию дверной конструкции, представлен следующими приспособлениями и инструментами:

• Набор отверток (шуруповерт с комплектом бит).
• Шестигранники.
• Ручной рубанок.
• Комплект стамесок по дереву.
• Отвес.
• Карандаш (мел).
• Строительный уровень.

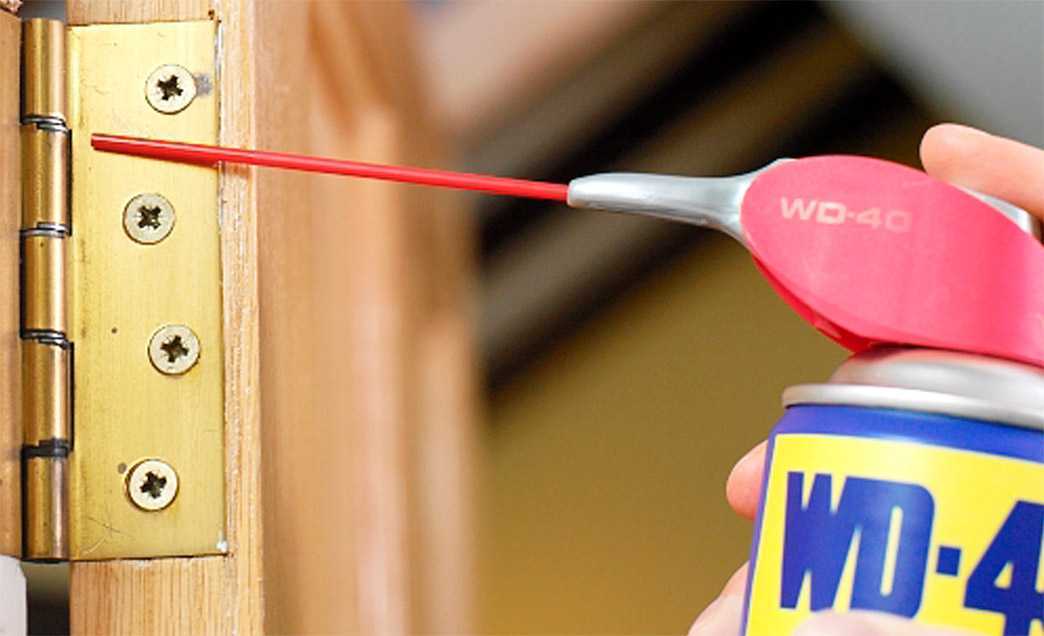

• Смазка для трущихся узлов – петель.
• Молоток.

Напоминание! Все работы по устранению неполадок выполняются в три этапа: определение причины и проблемного места; обеспечение доступа и подготовка найденного места к регулировке или ремонту; устранение нарушения в работе двери с помощью необходимого инструмента.

Перечень необходимых инструментов

Настройка в плоскостях

Стандартная настройка для каждой межкомнатной двери заключается в выставлении ее полотна в основных плоскостях – горизонтальной и вертикальной – так, чтобы везде сохранялся более или менее равномерный зазор по периметру проема, и чтобы створка плотно прилегала к притвору по всему периметру короба. При возможных отклонениях подвижной створки во время эксплуатации, типичный способ устранения перекоса – подтянуть крепеж элементов фурнитуры или переустановить их в правильное местоположение.

Вертикальная

Отклонение дверного полотна от вертикали приводит к его самопроизвольному открыванию или закрыванию. Причинами такого перекоса может быть нарушенная соосность петель, а также небольшой наклон петельного бруса относительно строго вертикального положения. Точно определиться с причиной поможет удлиненный строительный уровень.

Если выявлено смещение одной петли от общей оси, ее необходимо переустановить. При отклонении от вертикали всего бруса с навесами, вероятнее всего, придется выполнить демонтаж и повторную установку дверной коробки. Во время монтажа добиваются идеальной вертикальности боковых брусьев, их перпендикулярности с притолокой и порожком (когда он предусмотрен).

Если необходимо, выполняют дополнительную обработку нужных поверхностей рубанком или стамеской. Взаимное положение деталей короба можно дополнительно фиксировать металлическими уголками. В случае редкого использования межкомнатной двери, которая почти всегда должна находиться в закрытом положении, регулировка может не потребоваться. Достаточно установить на полотно защелку или замок, чтобы выявленное отклонение не бросалось в глаза при закрытой двери.

Правильное расположение

Горизонтальная

Давление собственного веса подвижной створки на оси вращения приводит через какое-то время к провисанию дверного полотна. Таким образом, нарушается первоначальная горизонтальная настройка. Чтобы убедиться в этом, закрепляют отвес на дальнем от навесов верхнем углу полотна. Если нить отвеса образует зазор с нижней точкой бокового торца – отклонение от горизонтали подтверждено, необходимо выполнить регулирование межкомнатной двери. Также на провисание створки указывает отсутствие параллельности между ее краем и боковым брусом дверного короба.

Стандартное решение проблемы предполагает демонтаж навесов с их переустановкой по правилу: верхний переносят выше первоначального местоположения, нижний – опускают еще ниже. Другой вариант предполагает установку на прежних местах более мощных петель большего размера. Для массивных полотен часто в верхней части устанавливают третий навес.

Полезная информация! Чтобы исключить или максимально отложить возможность провисания дверной створки, выбирают межкомнатные двери из легкого материала и применяют скрытые петли, которые желательно крепить к полотну в месте примыкания стягивающих горизонтальных досок каркаса к вертикальной доске (брусу).

Для устранения неполадок

Теперь рассмотрим другие типичные проблемы и недостатки в работе межкомнатных дверей, которые исправляются регулировкой. Приведенные инструкции помогут во всем разобраться и все необходимые операции выполнить самостоятельно.

При неплотном прилегании

Подобная проблема указывает на необходимость произвести регулировку навесных петель. В ситуации с неплотным прилеганием полотна к выемке притвора на коробе, основной причиной является выступающее положение пластины (карты), закрепленной на вертикальном брусе короба или на вертикальном торце дверного полотна. Могут выступать сразу обе пластины.

Иногда недостаточность углубления петель в массив материала дверного короба устраняется подтяжкой саморезов. Это первое, что нужно попробовать сделать в данной ситуации. Если проблему не получилось устранить, будет требоваться демонтаж петли и углубление ниши под ней с помощью стамески или небольшой шлифовальной насадки.

Неплотное прилегание дверного полотна

При тугом открытии

Такое открывание может быть следствием сильно углубленной посадки петель или разбухания полотна либо короба в результате повышенной влажности в месте установки двери (или после длительного контакта деревянных изделий с жидкостями). При глубоком расположении пластин петли – до 0,5 мм – пробуют ослабить фиксирующие саморезы. Если заглубление больше указанного значения, приподнять пластину (карту) петли можно с помощью подложки из любого плотного материала подходящей толщины.

Разбухшему деревянному полотну для нормальной работы в проеме стараются вернуть первоначальную геометрию и линейные размеры. Для этого на проблемных участках аккуратно удаляют рубанком необходимый слой деревянного массива. Места затирания створки и лутки определяют с помощью листа бумаги, его не должно зажимать при закрывании. После восстановления геометрической формы на обработанных участках нужно также восстановить нарушенное лакокрасочное покрытие.

При самопроизвольном открывании

Причины такого открывания (возможно, закрывания) уже рассматривались – это отклонение дверной коробки от вертикали или нарушение соосного расположения петель. В одном случае выравнивают короб до вертикального положения бруса с фурнитурой, в другом – корректируют взаимное расположение навесных петель.

При отсутствии отклонения дверного блока от вертикали и соблюдении соосности установленной фурнитуры, причиной самооткрывания двери может быть износ петель. Рекомендуется их заменить на новые усиленные изделия. Еще один вариант, который не потребует обязательного регулирования – упругость нового уплотнителя (если он предусмотрен) на коробе. Через некоторое время эксплуатации его материал примнется, и проблема разрешится сама собой.

К сведению! При самопроизвольном открывании дверей или плохом (неплотном) притворе полотна не лишней станет проверка расположения отверстия ответной планки, фиксирующего положение язычка защелки, а значит, и всего полотна. Сдвигая планку, можно отрегулировать оптимальное прилегание створки к дверной коробке.

Регулировка при самопроизвольном открывании

Регулировка работы петель

Местоположение межкомнатной двери относительно элементов коробки определяет качество ее функционирования. Поэтому особое внимание уделяется правильной установке и регулированию петель, с помощью которых полотно фиксируется в межкомнатном проеме.

Все вышеприведенные случаи касались изделий, которые устанавливались с помощью самых распространенных врезных изделий. Если все петли установлены соосно, а их пластины расположены заподлицо с поверхностями вертикального бруса коробки и торца полотна, дверь будет «работать» правильно, без перекосов, с оптимальным прилеганием и прижимом к притвору. Пользователю будет доступна лишь регулировка верхнего зазора с луткой.

Чтобы опустить/приподнять полотно, требуется ослабить крепеж на всех планках петельного бруса, затем сместить створку в нужном направлении и снова зафиксировать ее крепежными элементами. Как устраняются неполадки в случаях недостаточного или излишнего заглубления накладок в материал коробки или полотна, рассматривалось ранее.

Для навешивания створки межкомнатной двери могут применяться и другие конструкции петель, которые имеют свои особенности регулирования. К ним относятся неразъемные накладные изделия типа «бабочка», скрытые петли и устройства с доводчиком. «Бабочка» получила свое название из-за сходства с разложенными крыльями одноименного насекомого. Недорогие изделия данного типа очень просты в установке, не требуют предварительного выполнения каких-либо углублений, поэтому пользуются заслуженным спросом.

Можно отрегулировать самостоятельно

Если оси установленных «бабочек» находятся на одной вертикальной линии, дальнейшее их регулирование может выполняться в три шага: ослабление шурупов, смещение дверного полотна в нужном направлении (для выравнивания), затягивание шурупов для надежной фиксации подвижной створки. Напомним, что такие петли не отличаются долговечностью и предназначены для установки облегченных межкомнатных дверей.

Скрытые, так называемые 3D-петли, имеют два исполнения – нерегулируемые и регулируемые. Первый тип изделий отличается качеством применяемых материалов и надежностью функционирования. После первоначальной установки они эксплуатируются без дополнительных настроек до полного износа, затем меняются на новые. В случае с регулируемыми изделиями хорошим помощником выступает иллюстрированная инструкция от производителя, где указаны крепежные изделия для регулировки положения дверного полотна в разных плоскостях.

Для процесса настройки убирают декоративные накладки, чтобы обеспечить доступ к крепежу. Затем определяют (по прилагаемой инструкции) нужный шуруп для необходимого выравнивания двери (по горизонтали, высоте, зазору с коробкой), ослабляют шуруп специальным ключом (имеется в общем комплекте с петлей), выравнивают положение полотна, затягивают шуруп обратно.

Для плавного закрывания межкомнатной двери без шумного захлопывания применяют изделия с доводчиком. В отличие от скрытых петель, в их регулировке добавлена возможность выставлять скорость и плавность хода створки соответствующим винтом. Следуя прилагаемой инструкции, его затягивают или ослабляют для достижения требуемого эффекта.

Устройство

Настройка замков и ручек

Замки (защелки) и ручки к межкомнатным дверям идут единым комплектом. Поэтому их обслуживание и регулирование проводится совместно. Сердцевина замка с обеими ручками, при эксплуатации двери с частым захлопыванием, нуждается в периодическом подтягивании ослабленных крепежных изделий, а также смазывании рабочего механизма и подвижных деталей.

Возможные неполадки и их устранение:

• Полотно не фиксируется при закрывании, так как отверстие ответной планки не соответствует положению язычка. Планку переустанавливают правильно.
• Накладка задевает притвор. Подтягивают сильнее саморезы или углубляют место ее посадки.
• Ограничен ход запорного элемента. Углубляют полость под ответной пластиной.

После изучения инструкций по устранению часто случающихся неисправностей, каждый домашний мастер сможет отрегулировать работу дверного блока входной или межкомнатной конструкции. Главное – необходимые работы и профилактические мероприятия проводить своевременно, не доводя до крайней меры – замены всего неработоспособного дверного блока.

Проголосовали более 424 раз, средняя оценка 4.4

Регулировка межкомнатных дверей, как отрегулировать своими руками

Автор Michael На чтение 8 мин Просмотров 9.9к. Опубликовано Июн 12, 2020

При оформлении жилья в любом из стилей, важнейшую роль в общем дизайне играют межкомнатные двери. Их грамотный выбор и правильная установка может существенно повлиять на зрительное восприятие помещения. Оно может стать просторнее и ярче. Для того, чтобы такой важный элемент работал без перебоев долгое время, требуется грамотная регулировка межкомнатных дверей.

Содержание статьи

1. Устройство дверной конструкции
2. Причины будущих проблем
3. Способы устранения дефектов
4. Настройка в вертикальной плоскости
5. Горизонтальная настройка
6. Настройка замков и ручек
7. Настройка петель
8. Переустановка дверной коробки

Устройство дверной конструкции

Многие владельцы жилья при покупке новых дверей собираются устанавливать их самостоятельно. Мотивируется это распространенным мнением, что монтаж межкомнатной двери отличается от входной и провести его значительно легче. Это правда. Но, чтобы установка прошла максимально успешно, необходимо знать полное устройство конструкции, а также все возможные нюансы ее сборки.

Из основных элементов следует перечислить:

1. Полотно;
2. Коробку;
3. Наличники.

Последние больше выступают в роли декора, но редко когда дверная конструкция обходится без них. Особенно распашная. Они нужны для того, чтобы скрыть все швы и стыки, а также украсить общий вид.

Для двухстворчатых моделей или дверей купе понадобятся дополнительные детали:

1. Порог;
2. Соединительная шпонка;
3. Притворная планка.

Также могут потребоваться доборы, доводчик, фрамуга и ригель. А ручки, защелки и замки, кроме основной своей функции, выполняют роль дополнительного декора.

Причины будущих проблем

Любая неисправность дает о себе знать характерными признаками. Дверь при работе может издавать неприятные звуки. Порой ее сложно закрыть до конца, а потом требуется значительное усилие для открытия.

Необходимость регулировки возникает при:

• Установке новых створок;
• Нарушении геометрии одного из элементов;
• Деформации коробки;
• Плохом прилегании навесов.

Чтобы избежать многих неприятных моментов впоследствии, необходимо провести ряд проверок при монтаже новой двери. На самом деле регулировку межкомнатных дверей необходимо начинать еще задолго до завершения установки. Когда только коробка, с временно зафиксированной створкой, расклинивается в проеме.

На этом этапе необходимо проверить лутку на наличие дефектов и правильность сборки. Для этого нужно попробовать конструкцию на работоспособность. А также измерить зазор между полотном и коробкой. Его неравномерность может сказать, что петельный брус неправильно соединен с притолокой.

Для устранения придется заново демонтировать конструкцию из проема, чтобы откорректировать стык. Возможно понадобится разобрать коробку, чтобы поработать рубанком. Но в лучшем случае все проблемы можно решить при помощи напильника и наждачки.

Бывает, что небольшой перекос полотна в коробке происходит из-за перетягивания петельного крепежа. Этот дефект тоже необходимо выявить еще на стадии установки. Хорошую помощь в этом может оказать строительный уровень.

Только после устранения всех выпуклостей и перекосов можно заделывать щель между коробкой и проемом.

Способы устранения дефектов

Регулировка межкомнатных дверей своими руками понадобится во многих случаях. Например, когда еще недавно прекрасно работающая конструкция начала доставлять неприятности.

Основные варианты неполадок:

• Затруднение при открывании и закрывании;
• Ход створки сопровождается скрипом;
• Неравномерный зазор между полотном и луткой;
• Прикрытая дверь открывается сама;
• Нет фиксации в распахнутом положении.

С любой из проблем можно справиться собственными силами. Иногда действия, которые нужно выполнить, настолько ничтожны, что вызов мастера является непростительным расточительством. Для работы понадобятся: отвес, отвертка и молоток. Для более серьезного ремонта потребуется стамеска или рубанок. В конце придется воспользоваться смазкой для петель. Но если ее нет в доме, то выручит грифель простого карандаша.

Порядок работы сводится к следующему:

• Отвесом проверяется вертикальность всех элементов. С помощью листа бумаги контролируется плотность прилегания полотна к коробке. Его нужно положить в момент закрывания между створкой и луткой;
• Для подготовки к ремонту иногда необходимо снять полотно с петель, тем самым открыв к ним доступ. В крайних случаях потребуется полный демонтаж коробки для исправления неисправностей;
• Неполадки устраняются с помощью необходимых приспособлений. А все элементы устанавливаются на свои места.

Настройка в вертикальной плоскости

Рассмотрим, как отрегулировать межкомнатную дверь, если она самостоятельно закрывается или открывается. Это говорит об отклонении элемента от вертикали. Например, петельный брус находится в неидеальном положении. Для точного определения понадобится удлиненный строительный уровень.

Решается проблема переустановкой коробки. Возможно ее понадобится предварительно обработать рубанком. Но главное — при повторном монтаже добиться идеального прямого угла на стыках бокового бруса и притолоки. Лучше всего дополнительно укрепить их с помощью специальных металлических уголков.

Причиной перекоса может быть нарушение соосности петель. В этом случае навесы рекомендуется переустановить.

Но иногда можно пойти более простым путем. Если предполагается, что дверь большую часть времени будет в закрытом положении, то на полотно устанавливается защелка или замок с ключом.

Горизонтальная настройка

Причина провисания полотна в том, что оно постоянно давит своим весом на ось вращения. Если плотность материала элемента дверного блока низкая, то эта проблема неизбежная.

Чтобы определить, нужна ли горизонтальная настройка, необходимо закрепить отвес в верхнем углу полотна. Это должна быть сторона, противоположная от петель. Зазор между нитью и торцом створки в самой нижней точке укажет на проблему.

Стандартно она решается переустановкой навесов. Необходимо демонтировать петли, а затем верхнюю перенести немного выше по коробке. Нижняя прикручивается чуть ниже первичного положения.

Перед работой желательно внимательно осмотреть навесы. Если у них есть дефекты, то лучше заменить их. Иногда необходимо взять петлю более большего размера. А когда полотно явно тяжелое, то потребуется установка дополнительного третьего навеса. Он снимет нагрузку с двух основных. Монтируют его в верхней части лутки.

Бывает так, что через некоторое время после установки двери, ее полотно начинает цеплять за коробку в верхней ее части. В этом случае придется проблемное место обработать стамеской или рубанком. После устранения неполадки необходимо восстановить нарушенный красочный слой.

Настройка замков и ручек

Рукоятки часто входят в состав запоров и их регулировка необходима только в двух случаях. В первом замковый механизм может неплотно сидеть в гнезде. Из-за этого вся конструкция имеет люфт, что неприятно сказывается на работе. Требуется подтяжка всех саморезов. А если это не помогло, то нужно установить прокладку из резины между замком и гнездом.

Во втором случае притвор задевается накладкой запора. Чтобы этого не происходило, необходимо ее снять и углубить стамеской паз.

Настройка петель

Обсуждая, как отрегулировать межкомнатную дверь, нельзя пройти мимо частой проблемы с навесами. Бывает так, что они неправильно посажены в толщу материала элементов двери. Для обнаружения проблемы не требуется приспособления. Ее видно невооруженным взглядом. Поверхность петли должна быть заподлицо с плоскостью короба или торца полотна.

Если навес сильно углублен в дерево, то это будет причиной неплотного закрывания двери. Необходимо открутить крепления навеса и подложить под него прокладку. Это может быть просто кусочек картона нужной толщины. После этого крепеж устанавливается на место.

Когда паз в дереве выбран недостаточной глубины, то петля будет мешать закрыть дверь. Требуется ее демонтаж. Потом стамеской ниша расширяется ровно до толщины фурнитуры.

Иногда петли стоят даже не с той стороны и их видно с лицевой стороны полотна, когда оно закрыто. Из-за этого створка может цепляться за коробку. Если переставить навесы на другую сторону, проблема разрешается.

Переустановка дверной коробки

Все настройки проводятся прямо на месте. Причем сделать это самостоятельно под силу любому, кто может держать в руках отвертку. Правда в работе требуется предельная точность, но это достигается при использовании разных приспособлений. В ремонте помогут несколько видов строительных уровней и отвес.

Если местные решения не могут удовлетворить, то придется переустанавливать коробку. Для этого, с максимальной аккуратностью, ее вынимают из проема. Необходимо проследить чтобы элементам конструкции не был нанесен непоправимый вред.

Полотно и декоративные наличники предварительно снимают. Зазор между стенами проема и луткой зачищают от строительной пены или цементного раствора. В последнем случае придется поработать перфоратором с молотковой насадкой.

Коробка разбирается на составные части. Они очищаются от строительного раствора и заново собираются. При этом необходимо проследить чтобы петельный брус и притвор соединялись с притолокой строго перпендикулярно. Если концы стоек запилены под углом 45 градусов, то необходимо применять горизонтальный шуруп. Дополнительно стыки можно укрепить специальным стальным уголком.

Когда П-образная коробка будет собрана, ее укладывают на ровную поверхность (можно на пол). Затем состыковав с полотном, намечают новые места для крепления петель. Делать это нужно при необходимости. Если с навесами было все нормально, то нужно оставить все как есть.

Перед установкой в проем, чтобы избежать перекосов боковых стоек, их временно соединяют между собой несколькими планками. После расклинивания и выравнивания в проходе, а также полной завершающей фиксации с помощью анкеров, вспомогательные распорки удаляют.

Используя для заполнения зазоров монтажную пену, нельзя забывать, что она в процессе своего затвердения увеличивается в два раза. Поэтому, чтобы избежать деформации элементов, необходимо внимательно изучить правильный ее расход, прочитав инструкцию.

Регулировка межкомнатных дверей своими руками произойдет предельно успешно, если работа будет выполняться аккуратно, с постоянными проверками. Необходимо проводить контрольные замеры сразу после каждой выполненной операции. Тогда можно будет избежать перекосов, а дверная конструкция порадует долгой и бесперебойной работой.
