Ремонт доводчика двери своими руками: видео

В современной жизни доводчики используются повсеместно, этот элемент неотъемлем для входных железных и пластиковых дверей, имеющих большую массу и общую доступность. Столкнуться с этим элементом и его ремонтом можно повсеместно. Однако, как отремонтировать дверной доводчик самостоятельно? В данном тексте мы разберем конкретный пример ремонта и регулировки доводчиков, которые используются для входных пластиковых и металлических дверей.

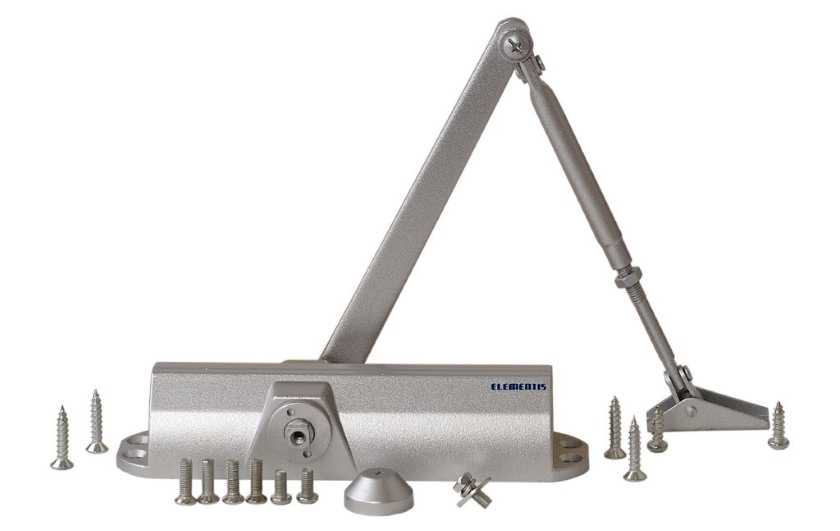

Так выглядит простой дверной доводчик

Вернуться к оглавлению

Содержание материала

• 1 Причины поломок
• 2 Устройство доводчика
• 3 Вытекание масла
• 4 Поломка рычага
• 5 Меры предосторожности

Причины поломок

Прежде чем говорить о методах борьбы с неисправностями, следует уделить отдельное внимание некоторым причинам, что могут послужить причиной поломки столь надежного элемента конструкции, как дверной доводчик. Причины неисправностей могут заключаться в следующем:

1. Протечка масла в цилиндре доводчика. Наиболее распространенная неисправность, которая сопровождается быстрым захлопыванием двери или сильным усилием для ее закрытия. Столкнувшись с этой бедой, предстоит заменить масляный цилиндр и выполнить регулировку доводчика.

   Внутреннее устройство механизма доводчика

2. Поломка кронштейна. Эта неисправность отличается механическим повреждением части доводчика, отвечающей за плавный притвор двери. Металлические рычаги в этом случае, как правило, ломаются в месте соединения. В этом случае предстоит заменить сами рычаги или крепежный элемент между ними.

Как отремонтировать доводчик двери? С этим вопросом можно столкнуться при наличии этого конструктивного элемента в дверной конструкции. Всю работу по устранению неисправностей можно сделать самостоятельно при наличии небольшого инструмента под рукой.

Названия элементов механизма доводчика

Вернуться к оглавлению

Устройство доводчика

Стоит отметить, что чем раньше доводчик будет отремонтирован или выполнена диагностика, тем больше шансов полностью его восстановить, нежели прибегнуть к покупке нового такого механизма, который, в свою очередь, стоит не дешево.

Как правило, такой дверной элемент, как доводчик состоит из двух отдельных компонентов, а именно:

• рабочий цилиндр в корпусе, заполненном маслом, присутствуют: пружина, игольчатый подшипник, зубчатая передача и устройство, которое позволяет регулировать доводчик своими руками;
• две рычажные тяги и соединительный винт, именно эта конструкция позволяет плавно закрывать дверь.

Внутри металлического корпуса присутствует пружина, которая позволяет аккумулировать усилие, которое прикладывается при открывании створки. Благодаря маслу, которое расположено внутри корпуса она постепенно распрямляется, а не приходит в резкое движение.

Конструкция доводчика с пружинным механизмом

Именно за счет этой пружины выполняется плавный ход входной створки. Движение доводчика регулируется двумя соединенными рычагами, где один крепится к двери, а второй к самому устройству. Между собой они соединяются специальным винтом.

Вернуться к оглавлению

Вытекание масла

Очень распространенная причина, когда требуется отремонтировать дверной доводчик. В этом случае масляная жидкость, которая заполняет рабочий механизм полностью или частично вытекает, что приводит к резкой работе пружины и соответствующему захлопыванию двери.

Такая неисправность может произойти при длительной эксплуатации устройства без надлежащей по инструкции регулировке.

Схема регулировки дверного доводчика

Конструкция дверного доводчика включает в себя небольшие углубления, где присутствуют регулировочные винты, при их срыве или неправильной регулировке, через эти отверстия может вытекать масляная жидкость.

Если скорость движения конструкции слишком резкая или чрезмерно медленная, то следует обратить внимание именно на эти части, при вытекании масла на них будут видны характерные масляные пятна.

Возможен ли ремонт дверных доводчиков при вытекании масляной жидкости? Если устройство покинула небольшая его часть, то это возможно при полном отсутствии жидкости из части доводчика, отвечающей за плавность хода, тогда ремонт не целесообразен.

В этом случае значительно проще будет приобрести такую же модель доводчика, но без крепежных рычагов, это обойдется существенно дешевле. При небольшом вытекании жидкости, ее необходимо долить в нужном количестве. Для этого конструкция полностью демонтируется. Масло заливается через специальное отверстие.

Вернуться к оглавлению

Поломка рычага

Второй неисправностью, которая также может настичь дверные доводчики, является неисправность или механическое повреждение рычага. При этой причине поломки доводчика вывить неисправность, не составит особого труда, так как ее будет видно визуально. Наиболее часто поломка возникает при следующих обстоятельствах:

Процесс регулировки скорости закрытия двери

• деформационные изменения рычагов;
• ржавчина и коррозия металлической поверхности штанг;
• надлом или полный перелом рычага;
• частичное заедание механизма, связанное с крепежным винтом.

Эти поломки доводчика можно визуально определить при первоначальном осмотре механизма. Как правило, деталь находится на видном месте, и выявить причину появления не составит труда.

Устройство и конструкция механизма доводчика

В данном случае можно использовать следующие варианты устранения неисправностей:

1. При появлении коррозии, следует снять механизм и тщательно очистить его поверхность от ржавчины. После этого ее следует покрыть грунтом и краской, а затем вернуть конструкцию на прежнее место. Как правило, после таких действий доводчик будет работать, как новый.
2. Надлом или перелом рычагов устраняется при помощи сварки или замены этих механизмов на аналогичные.
3. Если причина неисправности кроется в крепежном винте, то его следует выкрутить и тщательно смазать при помощи смазки всю рабочую поверхность, после этого винт помещается на прежнее место.
4. При деформации или изменении рычагов, их следует снять и аккуратно выправить до ровного состояния. Если это невозможно, то предстоит заменить детали на аналоги.

Стоит отметить, что к поломке или иной неисправности рычагов приводит халатное использование механизма. Чтобы избежать этого в дальнейшем, следует с аккуратностью относиться к механизму и дверному проему в целом.

Вернуться к оглавлению

Меры предосторожности

Как и в случае с любым другим механизмом, бережная эксплуатация дверного доводчика и пружины, которая осуществляет плавность хода, следует эксплуатировать с некоторыми мерами предосторожности, а именно:

В видео рассказывается об эксплуатации дверного доводчика в зимнее время.

Любая из причин поломки может быть устранена самостоятельно, главное своевременно ее диагностировать и обратиться к инструкции. В этом случае дверной доводчик может исправно прослужить долгие годы.

какие неисправности можно устранить самостоятельно и как это правильно сделать

Хотя дверной доводчик имеет простое и надёжное устройство, иногда всё-таки могут появляться неполадки в его работе. Часто причины поломки доводчика двери можно устранить своими руками. Это под силу любому мужчине, достаточно определить причину поломки. Для длительной и безотказной работы дверного доводчика надо его правильно установить и отрегулировать, после чего периодически осматривать устройство и вовремя устранять возникающие неполадки.

Содержание

• 1 Устройство дверного доводчика

  • 1.1 Видео: устройство дверного доводчика

• 2 Причины поломок дверного доводчика и способы их устранения

  • 2.1 Таблица: зависимость размера дверного доводчика от параметров полотна

  • 2.2 Необходимый инструмент

  • 2.3 Вытекание масла

    • 2.3.1 Видео: дозаправка дверного доводчика

  • 2. 4 Поломка рычага

  • 2.5 Замена крепежа

• 3 Регулировка доводчика

  • 3.1 Видео: регулировка дверного доводчика

• 4 Замена дверного доводчика

  • 4.1 Видео: установка дверного доводчика

• 5 Отзывы

Устройство дверного доводчика

Для обеспечения максимального срока службы дверного доводчика и безотказной работы необходимо следить за его состоянием и вовремя устранять возникающие поломки. Большинство поломок такого устройства под силу исправить своими руками. Если знать принцип работы дверного доводчика и определить причину возникшей неисправности, то выполнить ремонтные работы будет несложно.

Работа любого дверного доводчика основана на накоплении энергии вжатой пружине, после чего её использование для плавного закрывания двери. Управление процессом закрывания дверного полотна происходит при помощи гидравлической системы, благодаря чему можно выполнить точные регулировки и обеспечить плавность работы механизма.

По типу монтажа дверные доводчики могут быть:

• верхнего расположения;
• напольные.

По принципу работы они делятся на две группы:

1. Устройства с шестерённо-реечной передачей. Это наиболее распространённый тип механизма. Здесь используется система рычагов. Такое решение хорошо согласуется с линейным усилием доводчика, благодаря чему процесс открывания-закрывания дверного полотна происходит удобно и плавно. Во время открывания двери усилие передаётся через рычаг на зубчатое колесо и рейку. После чего она приводит в действие поршень, связанный с пружиной. При закрывании полотна пружина выпрямляется и всё происходит в обратной последовательности. Скорость закрывания двери зависит от количества жидкости, которая перекачивается в разных фазах работы устройства. Для регулировки используются специальные клапаны.

   Усилие от тяги к пружине передаётся при помощи шестерней

2. Механизм с кулачковым валом. Отличие от предыдущего устройства в том, что усилие от тяги к пружине передаётся посредством ролика и распределительного вала. Когда кулачок поворачивается, соединённый с поршнем ролик движется по его поверхности и приводит в действие гидравлическую систему, после чего сжимается пружина. Такая конструкция позволяет подобрать оптимальную форму кулачка, что позволяет двери более плавно открываться и закрываться. Устройства с этим механизмом более удобные в использовании.

   Усилие от тяги к пружине передаётся посредством ролика и распределительного вала

Видео: устройство дверного доводчика

Причины поломок дверного доводчика и способы их устранения

Поломки дверного доводчика могут возникать как из-за его неправильной эксплуатации, так и в связи с износом отдельных элементов. В любом случае приходит время, когда устройство начинает неправильно работать и возникает необходимость в его ремонте.

Если вовремя не выполнить ремонт дверного доводчика, то он может полностью выйти из строя, что приведёт к необходимости его замены, а это дополнительные расходы.

Чтобы выполнить своими руками ремонт вышедшего из строя механизма, сначала надо определиться с причиной, которая привела к появлению дефекта.

Основные причины, которые вызывают поломки дверного доводчика:

Таблица: зависимость размера дверного доводчика от параметров полотна

Необходимый инструмент

Справиться с большинством поломок дверного доводчика под силу любому домашнему мастеру. Для этого сначала надо определить причину, которая привела к возникновению неисправности, и подготовить следующие инструменты:

Вытекание масла

Пружина, которая является основным рабочим элементом любого дверного доводчика, находится в герметичном корпусе, заполненном маслом. При появлении протечек масла нарушается плавная работа механизма, из-за чего дверь резко закрывается, при этом возникает громкий хлопок.

При обнаружении малейших протечек масла надо срочно принимать меры для их устранения. Если вовремя это не сделать, то может понадобиться полная замена устройства.

Порядок устранения протечек масла:

1. Снимается дверной доводчик.
2. Проводится тщательный осмотр устройства. Если размер трещины небольшой, то его можно устранить при помощи обычного герметика. Если же место вытекания масла имеет значительные размеры, то придётся менять весь механизм.

   Проводится тщательный осмотр дверного доводчика и определяются места вытекания масла

3. Дозаправка доводчика. После того как причина утечки масла была устранена, надо долить в корпус масло. Для этого отворачивают регулировочные винты и при помощи шприца доливают масло до необходимого уровня.

   Масло в дверной доводчик доливают при помощи шприца или пипетки

Для дозаправки дверного доводчика используется обычное машинное масло.

Видео: дозаправка дверного доводчика

Поломка рычага

Чаще всего поломки дверного доводчика связаны с неисправностями рычага. Этот элемент находится на самом видном месте, поэтому чаще всего выходит из строя. Надо периодически осматривать состояние рычага. В зависимости от вида его неисправности, способы устранения поломок будут разными:

1. Появление коррозии. Под действием внешних негативных факторов рычаг может подвергаться коррозии. Если это происходит, то надо сразу зачистить такое место, после чего его закрасить. Чтобы не допускать развитием коррозии, надо периодически смазывать рычаг маслом.
2. Трещина. При выявлении на рычаге трещины её можно устранить при помощи обычной или холодной сварки. Для этого рычаг снимают и устраняют неисправность, после чего хорошо зачищают шов, чтобы он был гладкий и не мешал нормальной работе механизма.
3. Деформация. Если произошёл изгиб или искривление рычага, то его устраняют при помощи молотка. Штангу снимают, после чего при помощи молотка выполняется её выравнивание. Делать это надо аккуратно, так как удары по рычагу могут привести к появлению трещин и надломов.

Если не удаётся устранить поломку рычага, то его можно заменить. Купить аналогичную деталь несложно, в специализированных магазинах рычаги дверных доводчиков представлены в широком ассортименте. При покупке новой штанги надо обращать внимание не только на её размер, но и на способ фиксации, а также на форму посадочного места, чтобы она подошла для конкретного доводчика.

Если произошла поломка рычага, то проводится его замена

Замена крепежа

Иногда причина некорректной работы дверного доводчика может быть связана с ослаблением или порчей крепёжных элементов. Устранить такую причину несложно — надо заменить вышедшие из строя элементы.

При выборе крепёжных элементов обращают внимание на следующие параметры:

Регулировка доводчика

Для обеспечения плавной и корректной работы дверного доводчика его надо правильно отрегулировать. Так как в корпусе доводчика находится масло, которое с изменением температуры окружающей среды меняет вязкость, регулировать механизм надо минимум два раза в год — весной и осенью. Особенно это касается устройств, установленных на подъездных или входных дверях.

Обычно на дверном доводчике имеется два винта, при помощи которых и выполняются все регулировки. Находятся они на корпусе механизма в удобном и доступном месте:

Перед тем как выполнять регулировку надо убедиться, что доводчик был правильно и надёжно закреплён. Дальше всё выполняется в такой последовательности:

1. Регулируют длину рычага. Она должна быть такой, чтобы при закрытом полотне угол между плоскостью, на которой находятся петли и самим рычагом был прямым.

   При закрытом полотне угол между плоскостью, на которой находятся петли и самим рычагом был прямым

2. Проверяют скорость закрывания двери. Если вам кажется, что она закрывается слишком быстро или медленно, выполняется регулировка. Делают это при помощи винта № 1. Путём его поворота добиваются необходимой скорости движения полотна в диапазоне 180–15°.
3. Регулировка «дохлопа». Винтом № 2 регулируют скорость окончательного закрывания двери. Чтобы увеличить скорость «дохлопа» его выкручивают, а для её уменьшения — закручивают.

   Сначала регулируют скорость основного, а потом окончательного хода двери

Если доводчик отрегулирован правильно, то дверное полотно движется плавно, а между первым и вторым ходом нет толчков и ударов.

Видео: регулировка дверного доводчика

Замена дверного доводчика

Если во время работы дверного доводчика появилась неисправность, которая не позволяет его дальше использовать, то надо заменить указанное устройство. Для этого сначала его необходимо демонтировать. Сделать это несложно — достаточно открутить крепёжные элементы и снять вышедший из строя механизм.

После приобретения нового доводчика надо внимательно изучить прилагаемую к нему инструкцию. Там есть схема монтажа, согласно которой на полотне и коробе отмечаются места расположения монтажных отверстий. Надо запастись свёрлами соответствующих размеров.

Монтаж дверного доводчика выполняется в соответствии с прилагаемым к нему шаблоном

Особое внимание необходимо обращать на крепёж. Если вес двери большой, то можно заменить саморезы, идущие в комплекте с доводчиком, на более мощные. Когда полотно очень тяжёлое, то можно использовать винты, при помощи которых доводчик фиксируют к двери.

После того как будет выполнен монтаж дверного доводчика, обязательно выполняется его регулировка, чтобы обеспечить плавность открывания-закрывания двери.

Видео: установка дверного доводчика

Отзывы

Чтобы дверной доводчик на протяжении длительного периода работал корректно и надёжно, его надо постоянно поддерживать в исправном состоянии. Для этого проводится периодическая регулировка механизма его осмотр и устранение выявленных поломок, смазка. Если вовремя выявить и устранить поломку, то устройство будет работать долго, и не надо будет тратить средства на покупку нового доводчика.

• Автор: Полищук Руслан
• Распечатать

Оцените статью:

(4 голоса, среднее: 4. 8 из 5)

Поделитесь с друзьями!

Дверные доводчики: ремонт или замена?

Дверные доводчики подходят практически для любого проема и фактически требуются кодом для противопожарных дверей. Однако дверные доводчики остаются практически незамеченными, пока не выходят из строя. Хотя дверные доводчики, как правило, очень надежны и прочны, они часто требуют внимания специалиста.

Станьте экспертом и получайте прибыль, ремонтируя, заменяя и регулируя дверные доводчики для своих клиентов.

Зачем использовать дверные доводчики?

Обработка воздуха/Контроль окружающей среды. Дверные доводчики помогают контролировать окружающую среду внутри конструкций, содержащих системы отопления и охлаждения, и поэтому являются важным инструментом управления энергопотреблением. Они держат дверь закрытой и не пропускают непогоду, когда не нарушают правила.

Требования к противопожарным и дымозащитным дверям. Дверные доводчики удерживают противопожарные двери там, где они должны быть — закрытыми. Конечно, противопожарные двери также должны быть заперты в большинстве случаев, но дверь должна быть закрыта, прежде чем ее можно будет запереть. Закрытая и запертая противопожарная дверь уменьшает распространение дыма и сдерживает распространение огня.

Надлежащим образом защищенная противопожарная дверь также защищает лиц, оказывающих первую помощь, от взрыва дверей и причинения травм, когда они реагируют на чрезвычайные ситуации и пытаются проникнуть в помещение, охваченное пожаром.

Безопасность объекта. Закрытые двери также согласуются с управлением безопасностью и являются необходимым элементом обеспечения безопасности открытия.

Когда делать новую установку

1. При отсутствии дверного доводчика и

2. Требуется дверной доводчик, потому что ваш клиент запрашивает его или вы добавили контроль доступа к двери, или

3. Начальник пожарной охраны говорит, что это противопожарная дверь, и для прохождения проверки требуется дверной доводчик.

Помните, что если это противопожарная дверь, используйте дверной доводчик, указанный для использования на конкретной двери.

Ознакомьтесь с этикеткой на краю двери и узнайте требования к подходящему устройству или отправьте чертеж дверного доводчика, который вы планируете, в пожарную инспекцию или местный орган власти (AHJ) и сначала получите его одобрение.

Когда нужно ремонтировать/регулировать

После установки нового замка и/или блока контроля доступа на дверь вы можете заметить проблемы, когда дверь не закрывается полностью, или есть другие функциональные проблемы с тем, как дверь Доводчик позволяет двери качаться как при открытии, так и при закрытии.

Иногда эти проблемы связаны с температурой воздуха; иногда они возникают из-за давления дымовой трубы внутри здания, а иногда дверной привод поврежден или изношен.

Иногда возникают проблемы из-за неправильной установки доводчика или несоответствия характеристик конкретной двери.

Имейте в виду, что иногда проблема НЕ в доводчике двери. Обязательно осмотрите петли и состояние двери и коробки.

Если проблема в поврежденном рычаге или регулировочном винте, который можно отремонтировать, сделайте это. Если дверной доводчик не реагирует на терапию (соответствующие регулировки), вероятно, он имеет внутреннее повреждение и нуждается в замене.

Если это была существующая установка, вам может потребоваться убедиться, что доводчик двери был установлен правильно. Некоторые вещи для проверки:

• Положение доводчика и башмака
• Определите, правильно ли предварительно нагружен рычаг.
• Имеются гидравлические клапаны, которые необходимо правильно отрегулировать

Доводчик премиум-класса, такой как NORTON #7500, имеет регулировки для

• Положение обратного хода
• Подушка обратного хода
• Скорость закрытия
• Защелка
• Скорость защелки
• Регулятор мощности закрытия

Используйте датчик силы доступа ADA при регулировке дверного доводчика.

Когда заменять

Если на доводчике, двери или полу есть гидравлическая жидкость, это указывает на то, что доводчик достиг конца линии . Если регулировка клапанов не оказывает явного влияния на поведение доводчика, это может означать, что его целесообразно заменить.

В случае физического повреждения доводчика замените его.

Когда обновлять

Доводчик должен постоянно КОНТРОЛЬ двери. Если доводчик не подходит, перейдите на более мощную модель.

Иногда преобладающие условия требуют более прочного дверного доводчика, чем может указывать размер двери. Например, внешние двери в здании в Бэттери-парке раньше срывались с петель сильными порывами ветра, а двери лестничных клеток в высоких башнях в Чикаго подвергались давлению дымовой трубы, что требовало специальных приспособлений, чтобы держать их закрытыми.

Установка

Начните с осмотра площадки, чтобы определить:

·         Размер и вес двери

·         Расположение двери (снаружи, внутри) иногда используется)

·         Место установки (где можно установить дверной доводчик и рычаг)

·         Доступность по цене

·

Федеральные, региональные и даже местные строительные нормы и правила могут повлиять на выбор требуемого дверного доводчика. Ассоциация производителей оборудования для строителей (BHMA) и Американский национальный институт стандартов (ANSI) устанавливают обширные стандарты для дверных доводчиков.

Дверные близости имеют следующие требования:

· Степень 1: 2 000 000 циклов с эффективностью 60%

· Степень 2: 1 000 000 Циклы при эффективности 60%

· Степень 3: 500 000 Циклы при 50% эффективности

Если двери устанавливаются в местах с интенсивным движением, используйте доводчики класса 1.

Американский закон об инвалидах (ADA) содержит перечень четких требований к дверям и дверным доводчикам. ADA утверждает, что для работы внутренних дверей требуется усилие не более 5 фунтов, но не указывает усилие, необходимое для наружных дверей.

Типичное максимальное усилие открывания наружных дверей составляет от 8,5 до 10 фунтов. Любая дверь, настолько тяжелая и трудно открываемая, что она препятствует входу людей с ограниченными возможностями, может лишить их доступа, поэтому изначально был принят ADA.

Для тяжелых дверей может потребоваться дополнительный дверной привод, чтобы обеспечить необходимый доступ к зданию.

ADA также указывает, что скорость закрывания или поворота не должна превышать 5 секунд, а скорость запирания должна быть достаточно быстрой, чтобы запереть дверь, но не захлопнуть ее. Это параметры, которые контролируются доводчиком.

Верхние дверные доводчики являются наиболее распространенными и идеально подходят для модернизации.

Обычный рычаг:  Обычный или стандартный доводчик представляет собой приложение с тяговым усилием. Руки в закрытом состоянии выступают перпендикулярно двери. Это самый энергоэффективный вариант.

Верхний косяк:  Дверные доводчики с верхним косяком, как и обычные рычажные доводчики, имеют выступы, выступающие из двери перпендикулярно.

Дверной доводчик с параллельным рычагом:  Дверные доводчики с параллельным рычагом являются одним из наиболее распространенных применений, особенно в коммерческих объектах и ​​школах, поскольку они снижают риск вандализма в отношении рычага и они более привлекательны, чем другие накладные варианты. Они менее энергоэффективны, чем обычные доводчики с рычагом и верхним косяком.

Другие типы дверных доводчиков

Скрытые: Скрытые доводчики устанавливаются в углубления в двери и раме. Часто в дверях витрин есть доводчики, спрятанные в перемычке, и плотники сверлят их, когда пытаются установить электромагнитные замки. Двери витрины относительно легкие по весу, поэтому снятие двери для обслуживания доводчика — это не конец света.

Пол-пружина: Доводчики с напольной пружиной обычно используются на стеклянных дверях витрин. Они монтируются в пол и собирают грязь и влагу. Обычно они крепятся через нижнюю ось, поэтому их замена требует снятия двери для ее обслуживания.

  Мы устанавливали полые металлические легкие двери с довольно глубоким софитом. После объяснения всех вариантов конечный пользователь запросил установку параллельного рычага и поворот на 90 градусов. Доводчик Norton 7500 удовлетворил всем требованиям.

Дверной доводчик Norton серии 7500 предлагает покупателям идеальное сочетание превосходной производительности, прочности и качества.

Особенности:

• Регулируемые размеры пружины от 1 до 6 (в соответствии с требованиями ADA)
• Упаковка Tri-Style® для обычного монтажа на верхней стойке или на параллельном рычаге
• Более 25 миллионов циклов конструкция с шестерней
•  литой алюминиевый корпус
•  выступ 2-3/16″ (56 мм)
• Поршень диаметром 1-1/2 дюйма (38 мм)
• Шестерня диаметром 5/8 дюйма (16 мм)
• Запорные клапаны
• Стандартные, отдельные и независимые клапаны интенсивности с защелкой, промывкой и обратной обраткой
• Позиционный клапан обратной блокировки
•  Жидкость NorGlide®
• Формованная пластиковая крышка
• Все стандартные рычаги позволяют дверям поворачиваться на 180°, если позволяют условия
• Самонарезающие винты
• Направляющие: нажимной или тянущий боковой монтаж

Дополнительные характеристики:

• Усиленные рычаги: обычные жесткие, параллельные жесткие, CloserPlus®, CloserPlus Spring™ и Unitrol®
• Коррозионностойкая модель (только без фиксации в открытом положении). Укажите 7500SS
• Металлическая крышка. Укажите суффикс М.
• Металлическая крышка со свинцовым покрытием. Укажите суффикс MLL
• Расширенная обратная проверка. Укажите суффикс EBC
• Замедленное действие с предохранительным клапаном
• Плиты для модернизации

Дополнительная информация: www.nortondoorcontrols.com

Замена гидравлического доводчика — Руководство по ремонту iFixit

Автор: Blaine Bishop
(и 2 других участника)

• Избранное: 0

Сложность

Умеренная

Шаги

11

Необходимое время

30 минут — 1 час

Секции

1

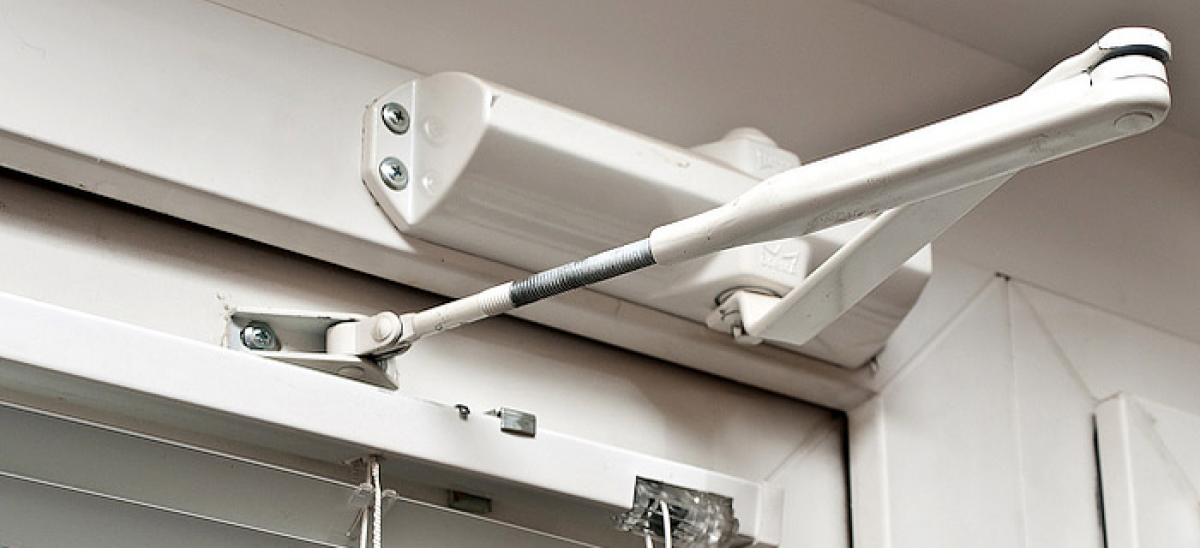

• Гидравлический дверной доводчик
  11 шагов

Флаги

0

• Доводчик задней двери

• Полный экран

• Опции

• История

• Скачать PDF

• Править

• Перевести

• Встроить это руководство

Введение

Заменить гидравлический дверной доводчик довольно просто с небольшой помощью, а отрегулировать его еще проще. Это руководство поможет вам определить, нужно ли вам заменить гидравлический дверной доводчик или его просто нужно отрегулировать. Замена вашего гидравлического дверного доводчика важна, потому что со временем гидравлические дверные доводчики теряют свою функциональность и заставляют вашу дверь захлопываться. Хлопнувшая дверь может нанести ненужный ущерб вашей двери. Весь процесс прост и легок, когда у вас есть руководство, которое поможет вам. Все, что вам нужно знать, это как использовать отвертку и шестигранный ключ для регулировки или замены гидравлического дверного доводчика. Есть два основных риска безопасности. Первый — ущипнуть себя за дверь, пока устанавливаешь гидравлический доводчик. Второй – риск падения, если вы используете лестницу для установки гидравлического доводчика.

• Шестигранный ключ 7/32 дюйма

  $39,99

  Купить

• Отвертка 6-в-1

  9,99 $

  Купить

1. Редактировать

4. • org/HowToDirection»>

     Понаблюдайте, закрывается ли дверь с желаемой скоростью, проверьте еще 10 раз, позволив двери закрыться самостоятельно.

   • Если дверь не закрывается с нужной скоростью, повторите шаг 3.

   Редактировать

6. • Если обнаружена утечка масла, необходимо заменить гидравлический доводчик двери.

   • Начните с демонтажа старого гидравлического доводчика двери. Удалите винты 25,4 мм, ввернутые в дверную раму и дверь.

   Редактировать

8. • После установки корпуса гидравлического доводчика на верхнюю часть двери прикрепите конец рычага гидравлического доводчика к верхней части дверной рамы. Используйте отверстия, оставшиеся на конце старого гидравлического дверного рычага, чтобы правильно выровнять рычаг и вкрутить винты 25,4 мм, не повредив дверную раму.

   Редактировать

10. • С помощью шестигранного ключа отрегулируйте скорость двери ближе к желаемой скорости, поворачивая регулировочный винт.

    • Поверните регулировочный винт по часовой стрелке, чтобы замедлить движение двери, или против часовой стрелки, чтобы увеличить скорость. Если дверь уже закрывается с нужной скоростью, пропустите этот шаг.

    Редактировать

11. • Следите за внесенными изменениями, чтобы убедиться, что дверь закрывается с нужной скоростью. Если дверь закрывается с нужной скоростью, проверьте 10 раз, чтобы убедиться.

    • Если желаемая скорость не достигнута, повторите шаг 9.
