Как регулировать оконную фурнитуру Roto, Siegenia, Maco, Vorne и Winkhaus

Оконная фурнитура – важнейший элемент остекления. От ее качества зависит удобство эксплуатации окна и его безопасность. Вот почему даже при ограниченном бюджете очень важно выбирать фурнитуру надежных производителей – из прочной стали, с антикоррозийным покрытием. Изготовители позволяют проводить регулировку механизмов самостоятельно, не обращаясь в службы оконного сервиса. Но каждая марка имеет свою специфику. Разберем особенности регулировки фурнитуры ведущих мировых брендов.

В верхней и нижней петлях фурнитуры Рото (Roto) изготовитель предусмотрел специальные точки, регулировка которых поможет выставить створку в горизонтальное или вертикальное положение. А по периметру системы расположены грибовидные эксцентрики, отвечающие за плотность прижима. Для наладки вам потребуются ключ-шестигранник 4 мм и крестовая отвертка.

При перекосе створки с фурнитурой Roto есть несколько вариантов решений:

• Настройка вертикального положения. Поможет, если створка задевает раму. С нижней петли снять декоративную накладку, вы увидите специальный паз для шестигранника. Вращая его по часовой стрелке, вы приподнимите створку, против – опустите.
• Отладка по горизонтали. Допускается использование верхней или нижней петли. Найдите в боковой плоскости нижней специальное отверстие для настройки по ширине. Подтянуть створку к петле можно, вращая шестигранник по часовой стрелке. При работе с верхней петлей найдите ножницы, их также следует повернуть по часовой стрелке.

Если наблюдается эта проблема, возможно, неправильно выбран сезонный режим. Механизмы Рото (Roto) имеют два режима:

• Зима. Для холодного сезона, максимальная плотность прижима сохраняет герметичность. Риска при таком режиме направлена в помещение.
• Лето. Прижим менее плотный, для снижения износа фурнитуры. Риска «смотрит» на улицу.

Исправить неполадку можно несложной регулировкой. Найдите на створке круглые элементы цилиндрической формы. Они имеют специальный паз для ключа и насечку. Если она расположена вверху, это говорит о том, что прижим умеренный, поэтому и могут наблюдаться сквозняки. Решаем проблему так: поворачиваем ключ по часовой стрелке. Летом для обратной смены режима ключ вращаем в противоположную сторону. Действуйте аккуратно, чтобы не повредить механизмы. Проверяйте, чтобы все насечки находились в идентичном положении.

Часто оконная фурнитура Рото оснащена одной запорной цапфой, но есть и модели с несколькими такими элементами по периметру створки. Следовательно, проводя регулировку самостоятельно, нужно настроить их все.

Вторая причина продуваний из окна – износился уплотнительный контур, его придется заменить.

Если окно не закрывается, вероятнее всего, заклинила ручка. Регулировка фурнитуры Roto решит проблему. Если закрыть или открыть створку неправильно, например, повернуть ручку очень быстро, сработает блокиратор. Часто так бывает, если хозяин в спешке переводит систему в режим «Проветривание» из режима «Открыто».

Вот как можно решить проблему самостоятельно:

• Распахнув створку, посмотрите в нижней плоскости – ниже ручки, найдите блокиратор.
• Отожмите его – язычок элемента должен стать параллельно уплотнителю.
• Поверните ручку в верное положение.

Именно ручка – тот элемент пластикового окна, на который приходится значительная нагрузка. С ее помощью мы открываем и закрываем створку. Если ручка разболталась, проблему можно решить своими силами.

Порядок действий:

1. Снять декоративную шторку, скрывающую основание элемента.
2. Подтянуть крепежные винты, которые стали заметными.
3. Опять поставить планку.

Аналогичным образом поступают, если разболталась ручка с замком для защиты детей от выпадения.

Для смазки механизмов Roto используется WD-40, специальный состав для ухода за фурнитурой пластикового окна, предлагаемый производителем. Очень важно качественно ухаживать за деталями, не игнорировать их регулировку, чистку, смазку. Таким образом вы продлите срок службы, защитите элементы от преждевременного износа.

Дополнительные правила:

1. Абразивную химию и жесткие губки применять нельзя, поскольку они повредят антикоррозийное покрытие.
2. Все подвижные элементы обязательно должны быть смазаны.
3. Проводить профилактику не реже двух раз в год.

Если же поломка фурнитуры более сложная, чем описано выше, или вы не имеете должного опыта, лучше не рисковать и обратиться в службу оконного сервиса.

Механизмы немецкой марки считаются эталоном надежности. Каждый элемент совмещает простоту ухода, долговечность, достойные показатели теплоизоляции, прочность. Производитель предлагает все необходимое для пластиковых окон: ручки, петлевые группы, механизмы для защиты от незаконного проникновения и для проветривания. Компания ведет свою историю с 1914 года, активно внедряет инновации, каждый элемент имеет сертификацию, перед выпуском на рынок проходит испытания в немецком оконном центре. Далее рассмотрим особенности регулировки фурнитуры Siegenia (Зигениа).

Створка ПВХ системы может провиснуть из-за заводского брака или неправильной эксплуатации. Например, некоторые владельцы сушат белье на подвижном элементе, из-за чего нагрузка возрастает, нарушается геометрия. К счастью, решить проблему поможет регулировка. Порядок действий:

1. Снять декоративную планку с нижней петли. Вы увидите вертикальный винт на торце.
2. В его паз поместите ключ, вращая его по часовой стрелке, вы сможете приподнять створку примерно на 2 мм.

Подтягивание створки

Если створка задевает раму или открывается со значительными физическими усилиями, также необходимо наладить механизмы. Делается это в горизонтальной и вертикальной плоскостях. На нижней петле найдите размещенный сбоку винт. Ориентир – его видно даже при положении «Закрыто». Прокрутив его ключом, вы подтяните створку к петле. Винт в верхней плоскости расположен вверху рамы, чтобы его найти, окно придется открыть. Вращая его ключом, вы сможете избавиться от перекоса и вернуть створке правильное положение.

Правила настройки прижима:

• Все цапфы должны занимать одинаковое положение, определить угол помогут насечки.
• Ослабить прижим можно, повернув короткую риску в сторону уплотнителя.
• Усилить прижим – вращая длинную риску в аналогичную сторону.

Аналогичным образом проводят наладку механизмов серии Favorit, особенность которой – взаимозаменяемость элементов. Такая фурнитура ориентирована на повышенную взломобезопасность.

В верхних ножницах фурнитурных механизмов Aubi есть еще одна точка для наладки прижима. Если вы распахнете створку, то снизу на ножницах увидите винт, вращая который можно отрегулировать положение примерно на 1 мм. Некоторые окна оснащены фальцевой петлей, у которой также есть точка прижима, которую можно заменить при открытом окне. Вращая винт, вы сможете отрегулировать положение створки на 1 мм.

Для регулировки плотности прижима фурнитуры Siegenia Titan Af найдите эксцентриковые цапфы, расположенные на створке. От того, насколько плотно они заходят в пазы ответной планки, и зависит степень прижима. Поскольку элемент не имеет шлица под отвертку, работать нужно гаченным ключом.

Далее нужно проверить, какое положение имеют эксцентрики, сделать это помогут риски, нарисованные точки. Если обозначений нет, обратите внимание на толщину самого ролика. Уплотнение, смотрящее в квартиру, говорит о том, что прижим максимальный. В сторону улицы – минимальный. В этом случае переходим к регулировке. Вращая цапфы шестигранником, вы выставите их положение, наладите необходимую плотность прижима. А летом верните минимальную плотность, чтобы защитить фурнитуру от преждевременного износа.

У некоторых моделей цапфа оснащена пружинкой с фиксатором, в этом случае не нужно использовать профессиональный инструмент, достаточно потянуть элемент, придать ему необходимое положение и вдавить обратно.

Чтобы продлить срок службы фурнитуры немецкой марки, необходимо чистить и смазывать механизмы. Делается это не реже двух раз в год. Для смазки используйте либо специальные составы, либо бытовые масла (например, для швейных машинок, WD40), не содержащие в составе кислоты. Использовать абразивы нельзя, они повредят антикоррозионный слой и сократят период использования. Также не подойдут смолы, они склеят элементы, не давая им выполнять функции.

Менять какие-либо элементы самостоятельно эксперты не рекомендуют. Однако при желании и опыте вы можете заменить сломанную ручку. Для этого поверните декоративную шторку под прямым углом, выкрутите винты, извлеките ручку и поставьте новую. После этого верните систему в начальное положение. Также своими силами не составит труда поменять гребенку, регулирующую проветривание.

Австрийская фурнитура для пластиковых окон марки Maco (Мако) известна во всем мире как качественная, надежная и долговечная. Каждый элемент перед выпуском на рынок проходит строгий контроль качества. Механизмы ориентированы на 10 лет работы или на 20 тысяч циклов открытия-закрытия. Однако даже высокое качество не отменяет важности регулировки.

Фурнитура для пластиковых окон марки Мако оснащена специальным микролифтом-блокиратором для защиты от провисания. Это приподниматель, который начинает «работать» при воздействии на оконную ручку. Именно он блокирует систему, если в спешке хозяин некорректно перевел створку из положения «Открыто» в режим проветривания. Очень важно правильно провести регулировку этого микролифта.

Особенности для Maco:

• Положение нижнего края – на 1-1,5 мм ниже ответной планки.
• Чтобы исправить позицию, при помощи т-образного ключа, переместите ползунок в сторону.
• Шаг – 0,5 мм. Проверьте несколько позиций, пока не найдете идеальное.

Если створка своей нижней частью задевает рамы, поможет регулировка оконной фурнитуры Maco по вертикали.

Предварительно проведите несложную диагностику, которая подтвердит проблему:

• Закройте окно.
• Обрисуйте карандашом край наплава створки на раме.
• Измерьте расстояние от получившейся линии до края створки. Оптимальное значение 8 мм, при отклонении потребуется регулировка.

Проблема решается наладкой верхней части нижней петли, используется шестигранник 4 мм. Сняв защитный колпачок, прокрутите винт. Делая это по часовой стрелке, вы приподнимите створку, против – опустите. Резкие движения и значительная физическая сила недопустимы, работайте осторожно.

Разберем, как проводить регулировку прижима фурнитуры Мако. Сначала нужно определить его плотность. Поместите между рамой и створкой обычный тетрадный лист, после этого – закройте окно и постарайтесь вытащить лист. Если он извлекается без усилий, значит, плотность недостаточна. Из-за этого зимой будут утечки тепла, сквозняки. Однако если лист вытащить не удалось, он порвался, значит, плотность максимальна. Летом для защиты механизмов от преждевременного износа, нужно провести наладку и поменять прижим на более щадящий.

Регулировка прижима для фурнитуры Maco проводится следующим образом:

• Нижняя петля может регулироваться по горизонтали, вертикали и на прижим. Для последнего варианта настраивается положение регулировочного винта в основании, работать нужно ключом ТХ15.
• Для наладки ножниц на прижим следует подкрутить винт, расположенный рядом с верхней петлей. Для работы нужен ключ с шестью гранями. Чтобы отдалить створку от рамы, вращайте его против часовой, чтобы приблизить – по.

Овальные запорные цапфы также ответственны за прижим. Если они расположены под углом 45 градусов, режим окна нейтральный. Чтобы выставить самый плотный, зимний, прижим, поверните эти металлические головки по часовой стрелке до горизонтальной позиции. Для летнего варианта, напротив, вращайте их в обратном направлении до занятия вертикального положения.

Еще один вид регулировки фурнитуры Maco поможет решить проблему заклинившей ручку. Иногда, закрывая пластиковое окно, владелец может некорректно провернуть ручку, из-за чего сработает блокиратор. Сначала попробуйте прижать этот элемент к боковой части створки, придерживая ее рукой. Одновременно – пробуйте повернуть ручку, нажав на рычажок ножниц. Если не помогло, найдите на ножницах рычаг блокиратора от захлопывания и нажмите на него, одновременно пытаясь провернуть ручку. Если же положительного результата нет, неполадка может быть связана с поломкой ножниц, придется обращаться в службу оконного сервиса.

Если ручка проворачивается с приложением значительных физических усилий, необходимо ее смазать. Для профилактики смазку проводят не реже 2 раз в год.

Если ручка разболталась, также можно справиться самостоятельно. Сначала демонтируйте декоративную шторку, которая маскирует внутренний механизм. Далее закрутите шурупы крестовой отверткой, действуя очень осторожно, чтобы не сломать пластиковые элементы. Остается только вернуть планку на место.

Такая проблема чаще связана с недостаточной степенью прижима. Необходима регулировка – перевод фурнитуры Мако в режим «Зима». Если теплопотери наблюдаются в верхней части окна, отрегулируйте прижим на ножницах шестигранником. Иногда для решения проблемы необходимо заменить контур уплотнения, покрывшийся трещинами и утративший герметичность. Сделать это можно самостоятельно – извлечь резинку из пазов и установить новую. Для профилактики рекомендуется смазывать контур составами на основе силикона.

Это профилактическое мероприятие, проводить которое рекомендуется 1-2 раза в год. Использовать можно специализированные составы или бытовые смазки: густые дольше высыхают, жидкие быстрее проникают к труднодоступным участкам.

Последовательность действий, рекомендованная производителем:

• Смазка редуктора основного запора, используйте густой состав.
• При отсутствии технологических отверстий на запоре, его слегка извлекают из паза (на 10 мм), чтобы смазать шестеренку.
• Обработка угловых переключателей. Для доступа ко внутренним механизмам поверните ручку вверх или вниз до отказа.
• Смазка элементов ножниц, ручку фиксируют в средней позиции.
• Обработка запорных цапф.

Завершить смазку рекомендуется, провернув ручку 10 раз до крайних позиций. Таким образом вы распределите состав по механизмам равномерно.

Оконная фурнитура Vorne выпускается турецкой фирмой, однако с использованием немецкой технологии, поэтому отличается высоким качеством, современностью и надежностью. Рассмотрим особенности ее регулировки для решения популярных проблем. Для работы вам потребуется шестигранный ключ 4 мм, нередко он включен в комплект к самим механизмам.

Перекос наблюдается в ходе эксплуатации окна. Если створка при открывании или закрывании стала задевать раму своим нижним краем, нужно отрегулировать винты ее нижней и верхней петель. Найдите горизонтальные регулировочные винты каждой из петель. При помощи шестигранника вращайте их. Движение по часовой стрелке вы поднимите створку, притянете ее к петле. Движением в обратную сторону, напротив, отведете.

Если ершить проблему манипуляциями с верхней петлей не удалось, можно отрегулировать нижнюю, вращая горизонтальный винт. Опустить или приподнять створку вы сможете, поворачивая вертикальный винт, предварительно сняв с него декоративный колпачок.

Это достаточно частый вариант регулировки фурнитуры Ворне (Vorne). В процессе эксплуатации пластикового окна прижим может ослабиться, из-за чего начнутся сквозняки, вы заметите утечки тепла, похолодание в зоне окна. Наладка проводится при помощи эксцентриковых цапф, расположенных по периметру рамы. Усилить плотность можно поворотом по часовой стрелке (шаг 0,8 мм), ослабить – в противоположную сторону. В первом случае вы переведете окно в зимний режим, защитите дом от теплопотерь. Во втором – летний вариант, слабый прижим защищает механизмы от преждевременного износа.

Необходимо, чтобы все цапфы были выставлены в единое положение. Для дополнительной регулировки можно проворачивать винты в нижней плоскости верхней петли или на боковой части нижней. В первом случае шаг 0,8 мм, во втором – 1 мм.

Регулировка оконной фурнитуры Vorne поможет решить проблему с ручкой, причем справиться вы сможете своими руками, даже не обращаясь в сервис. Если окно быстро перевести из распахнутого состояния в положения для проветривания, сработает блокиратор, из-за чего система застопорится. Действовать нужно так: найдите блокиратор, вручную переведите его механизм в нижнее положение. После этого ручку осторожно переведите в нормальную позицию.

Изготовитель советует смазывать фурнитуру 1-2 раза в год. Используются профессиональные или бытовые смазки, особое внимание нужно уделить деталям, которые испытывают регулярное трение. В состав смазки не должны входить кислоты, абразивные частицы, смолы. Если нет возможности купить профессиональное средство, можно использовать составы для швейных машинок или смазку WD 40.

Для удаления загрязнений используйте мягкую влажную тряпку, применять агрессивные составы вроде бензина или растворителя недопустимо.

Немецкая фурнитура для окон Winkhaus рассчитана на значительные нагрузки. Отличается прочностью, долговечностью. И продлить срок ее службы поможет правильная регулировка. Изготовитель советует обращаться к мастерам с опытом и образованием, однако простейшие манипуляции по наладке по силам каждому.

В процессе эксплуатации пластикового окна с фурнитурой Winkhaus вы можете заметить, что летом система функционирует хорошо. Но зимой появляются сквозняки, теплопотери, в оконной зоне стало ощутимо холоднее. Для решения нужно провести регулировку механизмов, то есть поменять режим с нейтрального на зимний. С приходом тепла не забудьте повторно провести наладку, чтобы снизить нагрузку на элементы и защитить их от износа. Разберем, как сделать это самостоятельно.

Механизмы Винкхаус имеют специальные ролики proPilot или оснащены грибовидными цапфами activPilot с восьмью гранями. Используя эти элементы, вы сможете отрегулировать плотность прижима. Вращая цапфу специальным ключом ACTIV HV-11, добейтесь положения, когда более толстая ее часть будет направлена в квартиру. Таким образом вы достигнете максимально плотного прижима, герметичности, защитите жилье от теплопотерь.

Еще одна проблема, которую можно решить самостоятельной регулировкой фурнитуры Winkhaus – створка пластикового окна в процессе использования стала задевать раму, открыть или закрыть ее стало возможно только с приложением физических усилий. Чаще всего неполадка возникает с габаритными створками для больших проемов.

Как действовать:

1. Откройте окно.
2. Демонтируйте декоративную планку, маскирующую механизмы.
3. Шестигранником 4 мм поверните регулировочный винт в нужном направлении: по часовой стрелке, чтобы приподнять створку, прочти – чтобы опустить.
4. Для дополнительной отладки используйте нижние петли, манипуляции проводятся шестигранником в аналогичном направлении.

Если створка провисла, не всегда нужно регулировать обе петли, проверьте несколько положений, чтобы найти оптимальное.

При такой проблеме регулировка оконной фурнитуры Winkhaus может и не потребоваться. По периметру пластикового окна проходит уплотнительный контур – резинка, защищающая от утечек тепла и обеспечивающая герметичность. Если она покрылась трещинами или рассохлась, будут продувания. Заменить ее несложно, поскольку резинка вставляется в паз, а не приклеивается. Извлеките старый уплотнитель, тщательно прочистите поверхность от пыли и загрязнений. После этого – установите новый, начиная от углов.

Очень важно проводить ее 1-2 раза в год, это продлит срок службы механизмов. Использовать можно универсальный вариант WD 40 или автомобильную. Изучите состав – в него не должны входить растворитель, кислоты, абразивы. Разрешается применение силиконосодержащих средств. А вот подсолнечное, оливковое или иные пищевые масла использовать нельзя.

Наносится смазка кисточкой или непосредственно из тюбика на места, испытывающие нагрузку от трения. Особое внимание уделите кронштейнам и ответным планкам.

Оконная фурнитура выдерживает значительные нагрузки, ее стоимость – примерно 10-20% от ценника на систему в целом. Однако не стоит пытаться экономить на петлях, запорных механизмах, ручках. Они должны быть качественными, ориентированными на 10 лет беспроблемной работы. Мы предлагаем фурнитуру ведущих европейских брендов Рото и Зигениа из сверхпрочной стали с антикоррозийным покрытием. Эти элементы продлят срок службы ПВХ окна, не сломаются, не потребуют ремонта или замены.

Однако даже самые качественные механизмы нужно регулировать, чистить и смазывать дважды за сезон. Сделать это вы можете самостоятельно – наши рекомендации вам помогут – или вызвать специалиста «Окна Германии». Гарантируем ответственный подход и полную официальность.

Мы стараемся сделать все, чтобы использование пластикового окна стало для вас комфортным и безопасным, поэтому четко соблюдаем сроки, устанавливаем антикризисные цены, подробно консультируем.

Отправьте заявку и узнайте
стоимость Вашего окна!

ЗАКАЗАТЬ ЗАМЕР

Написать директору

Регулировка окон с фурнитурой ROTO — устранение проблем с окном

Пластиковые окна оснащаются современной и качественной фурнитурой. Однако какой бы качественной она не была, время от времени ее приходится регулировать. Фурнитура Рото выпускается разных модификаций. Не смотря на это, принцип регулировки не зависит от модификаций и одинаков для всех моделей, даже если она произведена на разных заводах и в разных странах.

Для регулировки фурнитуры roto не обязательно вызывать мастера, провести обслуживание и мелкий ремонт можно самостоятельно. Ниже приведены принципы регулировки связанные с наиболее часто появляющихся проблем при эксплуатации оконных конструкций.

Для того, чтобы отрегулировать фурнитуру Roto понадобится шестигранник (4 мм.) и смазка WD-40 (можно использовать машинное масло).

Низ створки задевает раму

Если при закрывании окна низ створки задевает раму, значит створка провисла. Исправить проблему можно приподняв ее. Для этого надо снять с нижней петли защитный колпачок. В верху петли есть углубление, в которое вставляем шестигранник и вращаем по часовой стрелке.

С помощью такой нехитрой операции можно приподнять створку на 2 мм, обычно этого достаточно для устранения неприятности. При вращении ключа против часовой стрелки створка опустится на 2 мм.

Видео: Монтаж фурнитуры ROTO NT

Средняя часть створки задевает раму

Для устранения этой неисправности надо сместить створку по горизонтали, относительно рамы. Для этого, на нижней петле снизу и на кронштейне верхней петли сверху, есть горизонтальные винты для регулировки. При вращении ключа по часовой стрелке створка притягивается к петлям, что устраняет задевание.

Вращая винты против часовой стрелки, створка наоборот прижимается к раме. Таким образом створка смещается на 2 мм. или на 3 мм в районе верхней петли. Точно так же можно отрегулировать фурнитуру при перекосе оконной рамы. Для этого еще придется использовать и вертикальные регулировочные винты на нижней петле.

Дует из окна

Причин по которым из окна будет дуть может быть две: неплотно прижата створка или износился оконный уплотнитель. Для устранения первой причины необходимо плотнее прижать створку к раме. Добиться этого можно с помощью регулировки запорных цапф. Увидеть их можно когда окно открыто, с торцевой стороны створки.

Обратите внимание, что одни модели фурнитуры ROTO имеют одну запорную цапфу, а другие несколько которые расположены по всему периметру створки. При повороте цапфы шестигранником по часовой стрелке окно переводится в зимний режим, то есть створке обеспечивается плотный прижим. При повороте в другую сторону обеспечивается режим «лето» — окно разгерметизируется.

Если прижимных цапф несколько, то регулировать их надо все равномерно. Для этого на них нанесены специальные риски, так если риска направлена на улицу — режим летний, а если внутрь помещения — установлен зимний режим.

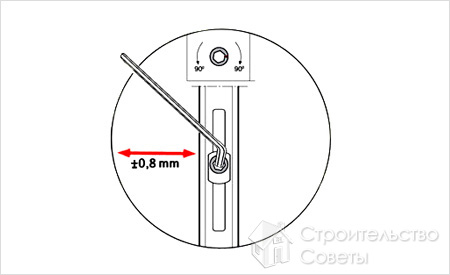

С помощью прижимных цапф можно отрегулировать прижим в пределах ± 8 мм. Кроме этого, отрегулировать прижим можно и с помощью вертикального винта который расположен на кронштейне в районе верхних ножниц. При таком способе регулировки створка смещается в пределах ± 1 мм.

Совет: Не затягивайте прижимные цапфы слишком сильно, это может привести к быстрому износу уплотнителя. Так же с наступлением лета не забывайте переводить окно на летний режим.

Вторая причина сквозняка из окна — износившийся уплотнитель. Для устранения этой причины лучше обратиться в специализированную компанию.

Заклинило ручку и окно не закрывается

Основная и часто встречающаяся причина по которой заклинивает оконную ручку — срабатывание предохранительного механизма (блокиратора) при неправильном открывании окна. Это может произойти если быстро переводить ручку из одного режима в другой. Например из режима распахнутое окно в режим проветривание и наоборот.

Для решения проблемы нужно отжать блокиратор, который можно найти ниже ручки с торца створки. Язычок блокиратора который направлен  в сторону оконной рамы, необходимо поставить параллельно уплотнителю, затем, медленно и аккуратно повернуть ручку в нужное положение.

Разболталась ручка

Для того, чтобы починить разболтавшуюся ручку, надо повернуть декоративную планку которая прикрывает основание ручки. Откроются крепежные винты, которые необходимо подтянуть и затем вернуть планку на место.

Так же происходит и замена ручки, например на ручку с замком от детей. Отодвигаем планку, откручиваем винты и меняем старую ручку на новую.

Как смазать фурнитуру Roto

Чтобы фурнитура служила долго и все ее механизмы работали плавно и бесшумно, за ней необходимо ухаживать — периодически смазывать. Для этих целей подходит машинное масло, силиконовая смазка.

Точки нанесения смазки — все трущиеся детали и петли. Смазывать оконную фурнитуру надо хотя бы один раз в год.

Когда звать специалиста для регулировки фурнитуры

Специалистов из сервисного центра обычно приглашают для замены отдельных деталей фурнитуры, для более тонкой регулировки прижима или позиции створок. Так же если у окна не истек гарантийный срок, то даже для мелкого ремонта, который можно сделать самостоятельно, лучше вызывать специалистов.

По истечению гарантийного срока, если вы уверенны в своих силах обслуживание и регулировку фурнитуры Рото можно делать самостоятельно.

Видео: Регулировка фурнитуры Roto
