Как подключить розетку – все известные схемы и подробная инструкция

Перед тем как подключить розетку, надо решить каким именно способом ее подсоединить к существующей сети. Для этого надо точно представлять себе как она будет использоваться в дальнейшем: для одного электроприбора небольшой мощности или нескольких устройств.

Содержание

• Открытая и закрытая проводка
  • Открытая проводка – преимущества и недостатки
  • Скрытая проводка – плюсы и минусы
• Существующие способы подключения
  • Параллельное подключение – соединение звездой
  • Последовательное соединение – подключение шлейфом
  • Смешанное соединение и заземление при шлейфовом подключении
  • Кольцевое соединение
• Как выбрать правильный способ

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

Открытая проводка – преимущества и недостатки

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

Преимущества:

• Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
• Для монтажа не нужны такие инструменты как штроборез или перфоратор.
• В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
• Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
• При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

Недостатки:

• Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
• Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
• Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.

Скрытая проводка – плюсы и минусы

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

Преимущества:

• Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
• Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
• Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.

Недостатки:

• Для монтажа надо резать стены.
• Тяжело выполнять ремонтные работы.
• Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.

Существующие способы подключения

Две или большее количество розеток могут быть подключены относительно друг друга и других элементов цепи только тремя способами: последовательно, параллельно или смешанным соединением. Другими словами первые два способа называются подключение розеток шлейфом и звездой.

У каждого из них есть свои преимущества и недостатки, которые надо учитывать перед решением, какая будет использоваться схема подключения розеток в каждом конкретном случае – главным образом от нее зависит какой нужен кабель и его количество.

Не меньшее внимание надо уделять тому, какая проводка уже установлена в квартире – если подключаемый прибор высокой мощности, то вероятно, что для подключения розетки придется тянуть новый провод от распределительного щитка возле счетчика.

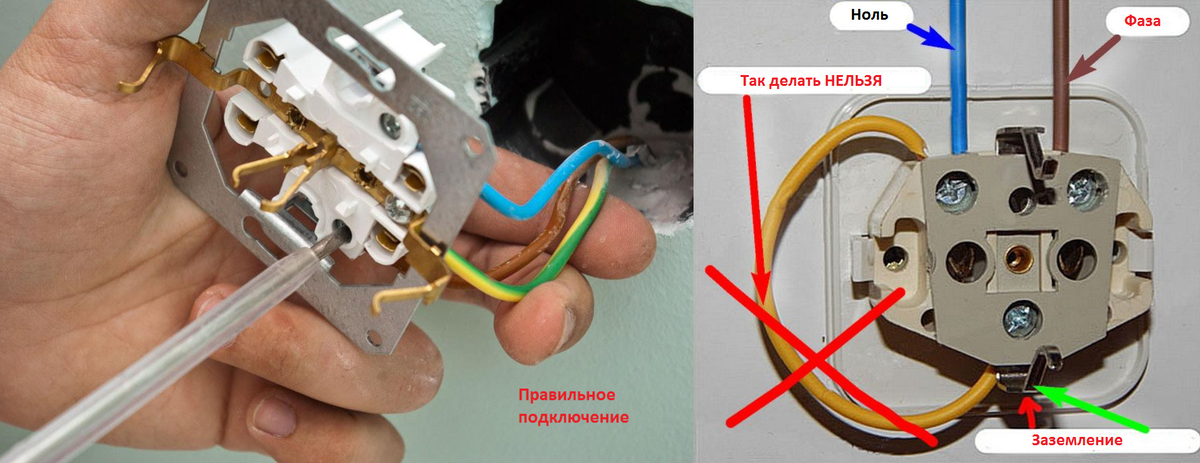

Самое важное правило, которое во всех случаях надо учитывать при соединении розеток в схемы – каждая скрутка проводов между собой является слабым звеном электрической цепи – чем их больше, тем выше вероятность что со временем проводка выйдет из строя.

Параллельное подключение – соединение звездой

Суть способа в том, что подсоединение несколько точек происходит в одном месте на которое и ложится вся нагрузка при одновременном включении в них электроприборов. На практике параллельное соединение розеток означает что в распределительную коробку комнаты приходит один главный кабель, от которого запитываются остальные розетки. Важным моментом является то, что при этом способе, к каждой точке от распределительной коробки идет отдельный провод.

Преимущества способа очевидны – каждая розетка работает автономно и если одна из них выйдет из строя, то остальные будут работать дальше. Недостатком является то, что если отгорит центральный контакт, от которого запитаны все точки, то напряжения не будет ни в одной из них, но это одновременно и преимущество, так как с высокой долей достоверности будет известно, где искать обрыв.

Следующий недостаток, которым выделяется параллельное подключение розеток – большой расход провода, ведь от центральных контактов к каждой точке надо прокладывать отдельную жилу. Частично проблема решается тем, что к центральным контактам можно проложить провод большего сечения, а от него к розеткам пустить жилу потоньше, но в таком случае применяется уже смешанное соединение.

Последовательное соединение – подключение шлейфом

Соединять розетки шлейфом, значит подключать их одну за другой, причем вместо скруток проводов используются контакты самих розеток. Т.е. на первую розетку приходит фаза и ноль, а от нее провода перекидываются на вторую, третью и так далее – до последней точки.

В чистом виде соединение розеток шлейфом применяется только если надо подключать блок розеток или перенести точку на некоторое расстояние. В последнем случае не всегда старая розетка убирается – зачастую она оставляется, ведь если будет перестановка, то опять ковырять стену нецелесообразно.

Следующая особенность, которой выделяется подключение розеток шлейфом – к ним нельзя подключать мощные устройства, такие как кондиционеры, стиральные машинки, микроволновые и обычные электропечи. Продиктован этот запрет большим количеством соединений, которыми отличается шлейфовое соединение, а каждое из них это слабое звено в электрической схеме.

О подключении блока розеток шлейфом подробно рассказано в этом видео:

Смешанное соединение и заземление при шлейфовом подключении

Увеличить надежность проводки, когда применяется последовательное соединение розеток, можно используя смешанное соединение. Его суть в том, что основной кабель приходит в распределительную коробку комнаты, а затем от нее подключается самая дальняя розетка. Далее от этого провода делаются ответвления к остальным розеткам, которые находятся между дальней точкой и распределительной коробкой.

При таком подключении экономится кабель для проводки, а надежность сети повышается, так как если одна из розеток выйдет из строя, то остальные будут работать (если только не отгорит скрутка возле основного кабеля).

подключение земли через ответвление, скрутка прячется в подразетнике

Когда используется последовательное подключение розеток, таким образом, в обязательном порядке делается и заземление – если просто провести заземляющий провод от клеммы к клемме, то при перегорании его на одной из них, остальные розетки остаются без защиты. Если провести один кабель через все розетки, но возле каждой из них сделать ответвление, то надежность повышается.

Самый правильный способ, как правильно подключить розетку смешанным соединением, который применяется в большинстве случаев – основной провод пустить под потолком и от него делать ответвления вниз к розеточным коробкам. Если сечение проводки позволяет, то там уже на один спустившийся провод можно несколько точек подключить шлейфом.

Недостаток у такого подключения такой же как и у последовательного соединения – большое количество скруток (плюс, на каждом ответвлении, надо сделать маленькую распределительную коробку). Чтобы лишний раз не думать, можно ли включать в такие розетки мощные электроприборы, надо тщательно рассчитывать проводку, а лучше использовать параллельное соединение.

В этом видео можно посмотреть как делается смешанное соединение: земля подключается через ответвление, а фаза и ноль — шлейфом.

Кольцевое соединение

Несколько экзотическая для постсоветских стран схема подключения, но, несомненно, обладающая своими преимуществами. Смысл ее в том, чтобы от главного электрощитка проложить по всей квартире полный круг основного кабеля, который вернется к своему началу. В каждом помещении в него делаются врезки, которые и будут распределительными коробками, от которых свое кольцо прокладывается уже по комнате, а от него ответвления уже идут на отдельные розетки или их шлейфовые группы.

В таком случае если провод перегорает в любом месте, то последующая часть проводки остается рабочей, так как ток придет к ней с другой стороны кольца. Таким образом по надежности такой способ практически ничем не хуже параллельного соединения. С другой стороны, если проводка перегорает, то ее в любом случае надо ремонтировать, а расход провода все равно выше, чем у стандартного подключения.

Как выбрать правильный способ

Все упирается в сумму, которую можно позволить себе потратить, мощность прибора, который будет к этой розетке подключаться, а также наличия или отсутствия отделки на стенах (желания и возможности ее испортить).

В любом случае самый надежный способ как соединить любую розетку – это отдельное (параллельное) подключение напрямую к главному щитку или распределительной коробке в комнате (если позволяет сечение кабеля). Если же розетка планируется только для подключения телевизора или подобных не особо мощных устройств, то вполне подойдет и шлейфовое соединение.

Если же планируется проводка в новом доме или модернизация (замена) старой в квартире, то в первую очередь надо без лишней скромности представить себе какие электроприборы хотелось бы иметь – что может быть подключено в сеть в принципе. Исходя из этого уже можно рассчитать необходимое сечение проводов и способ их подключения.

Соединение розеток: шлейфом, звездой, смешанное

Все розетки в доме либо квартире связаны с основным щитком, где установлены автоматические выключатели, которые в случае опасной ситуации отключаться, порой даже в самый неподходящий момент. Инициатором их срабатывания иногда служит неверная схема подключения розеток между собой или вывода их на один питающий кабель. Правильное соединение розеток обеспечивает бесперебойную и безопасную работу бытовой техники. В этой статье мы рассмотрим, как нужно соединять розетки в разных случаях и какие схемы считаются правильными.

• Схемы подключения розеток
• Последовательная схема
• Параллельное соединение
• Смешанная схема
• Кольцевое соединение
• Заключение

Схемы подключения розеток

Во время монтажа электропроводки важно правильно выбрать схему подключения нескольких розеток между собой. Всего выделяют три способа:

1. Параллельное соединение или подключений звездой.
2. Последовательное или шлейфом.
3. Смешанное.

Понятия «последовательное» и «параллельное» — в этом контексте условны, и не нужно их воспринимать в классическом понимании соединений элементов электрических схем.

Вышеперечисленные способы можно дополнить кольцевым подключением, когда от одного провода запитывают все розетки квартиры или в доме. Такая схема может включать в себя все три варианта соединения. Каждый из них имеет свои плюсы и минусы. При выборе метода подключения, необходимо учитывать, что электрическое соединение уязвимо в точках скруток. В то же время увеличение количества распределительных коробок снижает продолжительность срока службы проводки.

Рассмотрим каждую схему соединения розеток более подробно.

Последовательная схема

Шлейфовое соединение предполагает последовательное подключение нескольких розеток в ряд между собой. Соединение делают без распределительной коробки, так как фиксацию жил выполняют на контактах розеток в подрозетниках. На основную розетку подводят фазу и нулевую жилу. От нее отходят провода на остальные точки.

Такой метод используют, когда необходимо объединить розетки в единый блок. Но такая схема не годится для подключения силовых устройств, как, например, электрических и микроволновых печей, стиральных машин, кондиционеров. В случае превышения нагрузки контакты могут отгореть. И если отгорит провод в первой розетке — подключенные после неё работать не будут.

Важно также отметить, что провод заземления нельзя пускать шлейфом, он должен подключаться к каждой точке, как показано на схеме выше.

Параллельное соединение

Параллельное соединение розеток называют еще подключением по типу «звезда». Суть метода заключается в том, что схема включает в себя распределительные коробки, в которых производят независимое соединение розеток. В коробку заходит один основной, питающий кабель. От него выполняют разветвление проводов по точкам. Внешне это напоминает звезду, по этой причине метод получил свое название.

Важным преимуществом такого метода является автономность работы розетки, то есть независимость от состояния других. Если одна из розеток выходит из строя, то остальные продолжают функционировать дальше. Но если перегорает основной кабель, то напряжение исчезает во всех. Однако в таких случаях всегда достоверно известно, где нужно искать обрыв.

Еще одним недостатком такой схемы соединения (параллельно) является увеличенный расход проводки. Для подключения каждой розетки требуется тянуть отдельную линию, что повышает стоимость электромонтажных работ.

Смешанная схема

Смешанное соединение помогает повысить надежность схемы подключения розеток. Часто такой способ используют при монтаже точек шлейфовым методом. Суть способа заключается в установке распределительной коробки, к которой подводят питающий кабель. Затем выводят электропроводку для каждой розетки в комнате. От него делают ответвления к оставшимся точкам, которые расположены между коробкой и дальней точкой подключения.

Соединение смешанным способом обеспечивает надежность, так как схема включает в себя независимые точки электропитания. В случае выхода из строя одной из них, остальные розетки не лишаются напряжения и продолжают функционировать. Найти обрыв также не составит особого труда, так как электрические точки соединены независимо друг от друга.

Кольцевое соединение

Соединение розеток кольцом — необычная схема, так как применяют ее редко. Но такой метод имеет свой ряд преимуществ. Смысл разводки заключается в прокладке основного питающего кабеля по периметру помещения. Проводка выходит из распределительного щитка и другим концом заходит в него.

Места стыков для ответвления в отдельные комнаты выполнены в распределительных коробках. Соединение выполняют шлейфом или по типу звезды.

Сечение основного кабеля выбирают из расчета общей нагрузки помещения, когда одновременно в каждой комнате включены несколько приборов. Кольцевое соединение не уступает в надежности параллельному подключению, так как в схеме сохраняется автономность работы точек.

Заключение

Выбор способа соединения розеток всегда обусловлен мощностью подключаемого электрооборудования и стоимостью монтажных работ. Раздельная схема обеспечивает надежную и бесперебойную подачу напряжения всем устройствам. Однако такой метод самый затратный, так как требует больше кабеля. Но именно соединение звездой гарантирует независимую работу всех точек.

Важно также учитывать, что при последовательном соединении розеток суммарная нагрузка не должна превышать максимальный ток розетки. А он, в большинстве случаев, не превышает 16А (3,5 кВт). Т.е. если вы собрались устанавливать блок из 3 розеток и соединить их последовательно, категорически запрещено одновременно включать нагрузку более 16А в каждую из этих розеток (эта ситуация актуальна на кухне). В то же время, если вы решите соединить розетки звездой, к каждой из них можно будет подключить нагрузку до 16А. Главное, чтобы кабель выдержал и автомат, который установлен на эту розеточную линию.

Материалы по теме:

• Схема подключения звезда и треугольник
• Как соединить автоматы в щитке
• Способы соединения электрических проводов

Как подключить розетку и добавить электрическую розетку (сделай сам)

Используйте этот простой метод, чтобы установить новую электрическую розетку, не протягивая провода.

Время

Полный день

Сложность

Промежуточный уровень

Стоимость

Менее 20 долларов США

Введение

Избавьтесь от этих уродливых и зачастую опасных удлинителей. Вы можете быстро и легко добавить новую розетку, не разрывая стену, если у вас уже есть электрическая розетка на другой стороне стены. Никаких дополнительных отверстий. Никаких грязных патчей и перекрасок. Процедура, которую мы показываем здесь, позволила нам расположить телевизор по центру стены в гостиной, где не было розетки. Поскольку на другой стороне той же стены (выходящей в соседнюю спальню) уже была электрическая розетка, мы просто добавили новую розетку в общую комнату, получая питание от розетки в спальне.

Требуется инструменты

• 4-в-1 отвертка
• Drywall Saw
• Плозослойки с иглой
• Требук напряжения
• Проволочная полоса/каттер

(9004

• Electricle Electricle Electricle Electricle Electricle Electricle Electricle Electricle Electricle Electricle Electricle Electricle Electricle Electereept.eept.eeplet

.

• Коробка для переделки
• Соединители проводов

Вам нужно найти источник питания

Этот метод работает только в том случае, если вы можете использовать электрическую розетку в качестве источника питания, которая находится напротив или почти напротив того места, где вы хотите, чтобы ваш новый розетка. Чтобы определить, как подключить розетку и можно ли безопасно использовать существующие электрические розетки, следуйте приведенному ниже списку.

Вы можете использовать другую электрическую розетку, когда:

1. Если выключатель или розетка находятся в цепи, в которой часто перегорает выключатель или предохранитель. (Не усугубляйте ситуацию, добавляя в цепь еще одну розетку.)
2. Электротехнические нормы ограничивают количество ламп или электрических розеток, которые можно подключить к одной цепи. Как правило, вы можете иметь не более восьми ламп или электрических розеток в 15-амперной цепи. Чтобы определить номинальную мощность цепи, просто посмотрите на номер на ее выключателе или предохранителе на главном электрическом щите. Отключите цепь и проверьте выключатели освещения и другие розетки, чтобы точно определить, какие лампы или розетки подключены к данной цепи.
3. Согласно большинству электротехнических норм, розетки на кухнях и в ванных комнатах должны быть подключены к отдельным 20-амперным цепям GFCI. Поэтому, прежде чем использовать метод, который мы показываем здесь, как подключить настенную розетку на кухне или в ванной, проконсультируйтесь с инспектором по электрике. Если вы добавляете розетку на кухню или в ванную, она должна быть защищена GFCI. Не подключайте новую розетку к розетке на кухне или в ванной.

Коды

4. также ограничивают количество проводов, которые могут входить в электрическую коробку или электрическую розетку, в зависимости от внутреннего объема коробки и сечения проводов. Показанные здесь методы добавления розеток основаны на наиболее распространенной проводке (провод 14 калибра в цепи на 15 ампер) и 18-куб. дюйм. коробка (типичные внутренние размеры составляют около 2 дюймов x 3-1/4 дюйма x 3 дюйма в глубину). Если цепь 20-амперная, что означает более толстый провод 12-го калибра, или если существующая коробка меньше 18 куб. дюймов, вы не сможете подключить новую настенную розетку, как показано здесь, если не замените существующую коробку на более крупную. Размеры пластиковых коробок выбиты на внутренней стороне сзади.

Всегда уточняйте требуемый размер коробки у местного строительного инспектора. В большинстве регионов для выполнения этих работ требуется разрешение местного строительного департамента. Это помогает обеспечить безопасную работу. Это 8 наиболее распространенных нарушений национального электротехнического кодекса.

Посмотрите это видео, чтобы узнать, как установить электрическую коробку в любой комнате вашего дома:

Безопасная работа

Прежде чем приступить к какой-либо части этого проекта, отключите питание цепи на главном электрическом щите, выключив выключатель или извлечение предохранителя.

Прежде чем прикасаться к оголенным проводам или клеммам на выключателе или розетке, используйте тестер напряжения на всех проводах, чтобы убедиться, что питание отключено. Если у вас старая проводка с тканевой изоляцией, вызовите электрика, чтобы он порекомендовал безопасные соединения. При таком подключении розетки обычно нет заземляющего провода, и трудно отличить горячий провод от нейтрали, потому что оба покрыты черной изоляцией.

Проект шаг за шагом (5)

Отключите электрическую розетку

• Выключите питание на главной панели. Найдите правильный выключатель и выключите его.
• После того, как вы определили электрическую розетку, которая будет использоваться в качестве источника питания, и отключили ее, используйте электронный искатель шипов, чтобы найти шипы с обеих сторон.
• Вы можете установить новую розетку где угодно между этими двумя шпильками.
• Отвинтите розетку и с помощью тестера напряжения еще раз убедитесь, что питание отключено.
• Соприкасаясь любым выводом с заземляющим проводом (оголенная медь), прикоснитесь другим проводом сначала к нейтральным клеммам (серебристым), а затем к горячим клеммам (золотистым).
• Если индикатор горит на одном из контактов, цепь все еще находится под напряжением.
• Прижмите лицевую часть новой электрической коробки к стене в нужном месте и обведите ее карандашом.
• Вырежьте отверстие пилой для гипсокартона.
  • Профессиональный совет : Обязательно купите коробку для переделки, которую можно прикрепить к гипсокартону, а не ту, которую нужно крепить на стойке.
• Затем с помощью отвертки отвинтите имеющуюся розетку на другой стороне настенной розетки из ее коробки и пробейте одно из отверстий в задней части коробки.

Вот как использовать электрические тестеры.

Алюминиевая проводка требует особого обращения. Если у вас алюминиевая проводка, обратитесь к лицензированному специалисту, который сертифицирован для работы с ней. Эта проводка тускло-серого цвета, а не тускло-оранжевого, характерного для меди.

Семейный мастер на все руки

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 17 июня 2020 г.

Похожие проекты

Подключение розетки в середине цепи

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик №176 IBEW с более чем 30-летним опытом работы в области электромонтажных работ в жилых, коммерческих и промышленных помещениях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 12.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен
Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работала в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему журналистскому опыту, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель

Обзор проекта

Когда розетка попадает в середину цепи, а не в конец, в розетке обычно есть пять проводов, которые подключаются к розетке. Два провода — это горячие провода: один подает питание, другой передает его к следующей розетке. Два провода являются нейтральными: один подключает нейтраль, а другой ведет к следующей розетке. И последний кабель — это заземляющий провод — заземляющий провод на самом деле представляет собой два провода, скрученных вместе и обжатых, оставляя один провод (называемый косичкой) для подключения к розетке. (Эти провода входят в распределительную коробку и выходят из нее через два кабеля. Также может быть третий кабель, если в этой точке цепь разветвляется в двух направлениях.) Существует два основных варианта подключения розетки к этим проводам.

Во-первых, цепь может быть подключена напрямую через розетку, то есть входные провода могут быть подключены к одной паре винтовых клемм «горячая» и «нейтральная» на розетке, а выходные провода могут быть присоединены к другому набору винтов. В этой конфигурации цепь все время проходит через розетку, используя соединительные выступы на розетке, чтобы установить непрерывный путь цепи.

Второй метод подключения промежуточной розетки заключается в подключении розетки к проводам цепи с помощью косичек, которые позволяют цепи течь как к розетке, так и к любым «нисходящим» розеткам, не завися от протекания через соединительный язычок розетки.

В зависимости от вашей ситуации тот или иной метод может работать лучше, хотя обычно предпочтение отдается косичкам.

Почему предпочтение отдается косичкам

Одним из недостатков прямого подключения через розетку является то, что если розетка в середине цепи имеет какие-либо проблемы с розеткой, это создает проблемы для устройств, расположенных ниже по течению. Любая проблема с розеткой или даже ослабление провода под одной из винтовых клемм также может привести к потере питания в розетках нисходящей цепи. Кроме того, если в розетке с прямым проводом произойдет отсоединение провода, поскольку весь ток для цепи протекает по этому пути, он начнет нагреваться и представляет потенциальную опасность возгорания. Даже диагностика проблемы может быть затруднена, потому что, если все розетки обесточены, трудно определить, какая из них вызывает проблему.

Прямая проводка также усложняет ремонт или замену, потому что, если вам нужно убрать одну розетку из цепи, вы прервете работу оставшихся нижестоящих розеток. Розетка должна быть повторно подключена, прежде чем нисходящая цепь сможет снова функционировать, оставляя ее тем временем вне работы.

При использовании косички эти недостатки устранены. Проблема или ненадежное соединение в одной розетке не повлияет на последующие розетки. Вы также можете удалить розетку в середине цепи, не затрагивая остальные.

Одна из ситуаций, в которой использование косичек может быть нежелательно, — это если настенная коробка очень неглубокая или по другим причинам недостаточно велика, чтобы выдержать объем дополнительных проволочных гаек и проводов косичек. Если коробка слишком мала для удобного размещения всех косичек и разъемов, тогда решением может быть установка настенной коробки большего размера или прямая проводка через розетку.

Более двух кабелей в коробке

Иногда вы можете открыть коробку с розеткой и обнаружить, что есть три основных кабеля, каждый из которых содержит несколько проводов. В этом случае один кабель является линией (входящая мощность), а два других — нагрузочными кабелями (питающие устройства, расположенные ниже по потоку). Единственный подходящий способ подключить розетку в коробке с тремя кабелями — это использовать косички для соединения розеток. Никогда не подключайте более одного провода к одной винтовой клемме. Также не рекомендуется подключать все три кабеля напрямую к розетке, используя как винтовые, так и вставные клеммы на задней панели устройства.

Прежде чем начать

Прежде чем начать, вы должны иметь общее представление о том, как работает розетка.

В стандартной 120-вольтовой розетке имеется три типа винтовых клемм: винты латунного цвета, к которым подключаются черные провода горячей цепи, винтовые клеммы серебристого цвета, к которым подключаются белые нейтральные провода, и зеленые винтовые клеммы, к которым подключаются оголенные медные (или зеленый) заземляющий провод.

Просто имейте в виду, что в старой проводке вы можете не увидеть знакомую черно-белую оболочку на проводах цепи — важно помнить, что латунные винты подходят для горячих проводов, а серебряные винты — для нейтральных проводов. Также возможно, что в некоторых конфигурациях горячий провод может быть обозначен красной изоляцией на оболочке провода.

Предупреждение

Работа с электричеством всегда сопряжена с риском. Прежде чем приступить к этому проекту, вы должны убедиться, что вы выключили питание розетки, которую вы заменяете, в электрической коробке. Если вы не можете найти подходящий автоматический выключатель для выключения, вам придется отключить главный выключатель, который обесточит весь дом.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Крестовая отвертка
• Плоскогубцы с тонкими губками
• Универсальный нож

Материалы

• Сменная розетка
• Электрический кабель НМ
• Большие проволочные гайки

Смотреть сейчас: 2 способа подключения розетки в середине цепи

Прямая проводка через розетку

1. Выключить питание

   Если вы знаете автоматический выключатель, который контролирует подачу питания к розетке, с которой вы будете работать, переведите его в положение «выключено». Если нет, выключите главный выключатель.

2. Удаление старой емкости

   Снимите лицевую панель, принадлежащую розетке, с которой вы будете работать.

   Отвинтите два винта, удерживающих старую розетку в электрической коробке, и вытащите ее из коробки вперед. Используйте бесконтактный тестер напряжения, чтобы убедиться, что ни в одном из проводов, подключенных к розетке, отсутствует ток.

   Отсоедините все провода, прикрепленные к розетке, отвинтив разъемы и выбросив старую розетку.

3. Подключить новую розетку

   Подсоедините один из черных проводов горячего контура к одной из латунных клемм на новой розетке, а другой черный провод подключите к другой латунной клемме (неважно, что куда идет). Точно так же каждый белый нейтральный провод подключается к серебряной нейтральной клемме. Это оставляет провод заземления, который является зеленым или голым медным, и подключается к зеленому винту на розетке.

   Прежде чем прикреплять провода, можно сделать J-образный крючок на кончике каждого провода с помощью острогубцев.

4. Вставьте новую розетку

   Поместите новую розетку обратно в электрическую коробку, согнув провода, задвинув розетку на место и закрепив ее двумя винтами. Накройте лицевой панелью. Снова включите питание и проверьте правильность работы.

Ель

Предупреждение

Некоторые розетки также имеют отверстия в задней части корпуса розетки, используемые для обратной проводки. Используйте их только в том случае, если их можно зажать винтом. Разъем типа push-in ненадежен и должен использоваться только для слабонагруженных цепей. Профессионалы практически никогда не используют на устройствах разъемы push-in.

Проводка с косичками

1. Отключите питание, удалите старую розетку и проверьте

   Выполните описанные выше шаги, чтобы отключить питание от розетки, вытащите ее из электрической коробки и проверьте, не проходит ли через нее ток. Отсоедините все подключенные провода и выбросьте старую розетку.

2. Обрежьте и зачистите кабель

   Отрежьте 12-дюймовый кабель NM, соответствующий кабелю, уже находящемуся в коробке. Используйте канцелярский нож, чтобы снять внешнюю оболочку кабеля, обнажив три провода, которые он содержит (обычно один черный, один белый и один оголенный). Используйте инструмент для зачистки проводов, чтобы снять около 3/4 дюйма оболочки вокруг черного и белого проводов.

3. Сделать косички

   Выровняйте два черных провода от электрической коробки с черным проводом от кабеля NM так, чтобы концы были ровными. Скрутите их вместе с проволочной гайкой. Сделайте то же самое для белых нейтральных проводов. Заземляющий провод не требует косички, так как его можно подключить непосредственно к новой розетке.

   Эта конфигурация оставит вас с обоими проводами из коробки и одним концом провода от нового кабеля NM, запаянным в проволочную гайку — как для черного, так и для белого провода. Также будет один белый и один черный провод, идущий от гайки.

4. Соединить провода

   Как только ваши косички будут сделаны, вставьте их внутрь коробки. Затем обрежьте примерно 3/4 дюйма изоляции с концов белого и черного проводов. Используйте острогубцы, чтобы согнуть провода в крючки. Затем подсоедините черный провод к одному из латунных винтов, подсоедините белый провод к одному из серебряных винтов и подсоедините зеленый или оголенный провод заземления к зеленому винту.

5. Замените розетку

   Вставьте только что подключенную розетку в коробку, согнув провода, задвинув розетку на место и закрепив ее двумя винтами. Поместите лицевую панель на розетку. Снова включите питание и проверьте правильность работы.

Ель

Когда следует обратиться к специалисту

Если вы предприняли шаги, описанные выше, и ваша розетка не работает, лучше всего отключить питание на главном электрическом щите и вызвать электрика. Проблема может быть более сложной, чем неисправная емкость, и лучше всего ее расследовать профессионалу.
