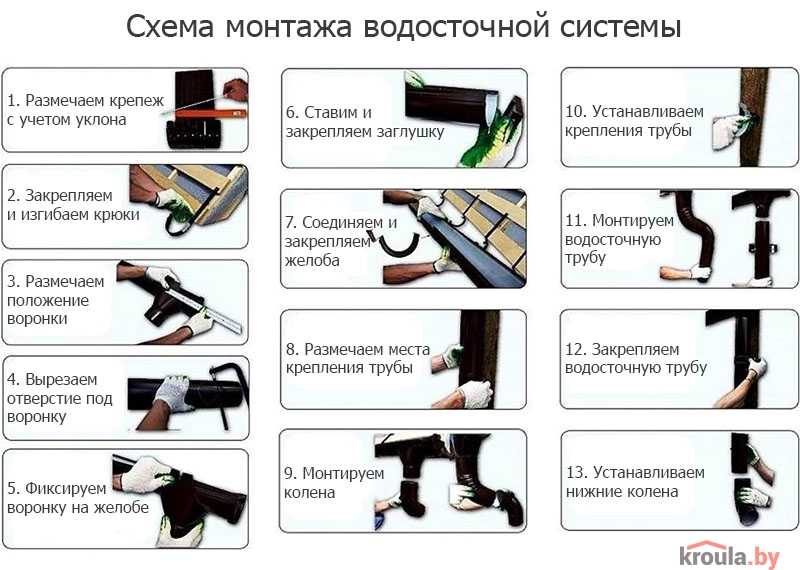

Установка водосточных систем

Для установки водосточной системы Вам потребуются следующие инструменты:

• молоток,
• ножовка по металлу,
• шуруповерт или электродрель,
• рулетка (линейка),
• маркировочный шнур.

Для резки металла нельзя использовать высокоабразивный инструмент (болгарка и т.п.), поскольку при резке болгаркой металл перегревается и сжигается слой цинка, который защищает элементы водосточной системы от коррозии. При резке ножовкой по металлу высокая температура не образуется, поэтому антикоррозийный слой сохраняется и не подвергается коррозии.

1. Установка крюков желоба

Разметьте уровень установки водосточного желоба, соблюдая при этом разуклонку к воронке. Рекомендуемый уклон желоба — не более 3 мм на погонный метр желоба. Воспользуйтесь маркировочным шнуром для разметки наклона установки крюков крепления желоба. Шнур натягивается по уровню дна водосточного желоба. Помните, что если сливная труба находится посередине фасада, то уклон желобов должен стремиться к воронке.

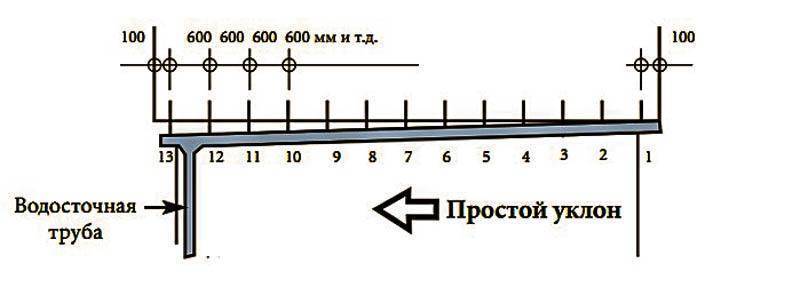

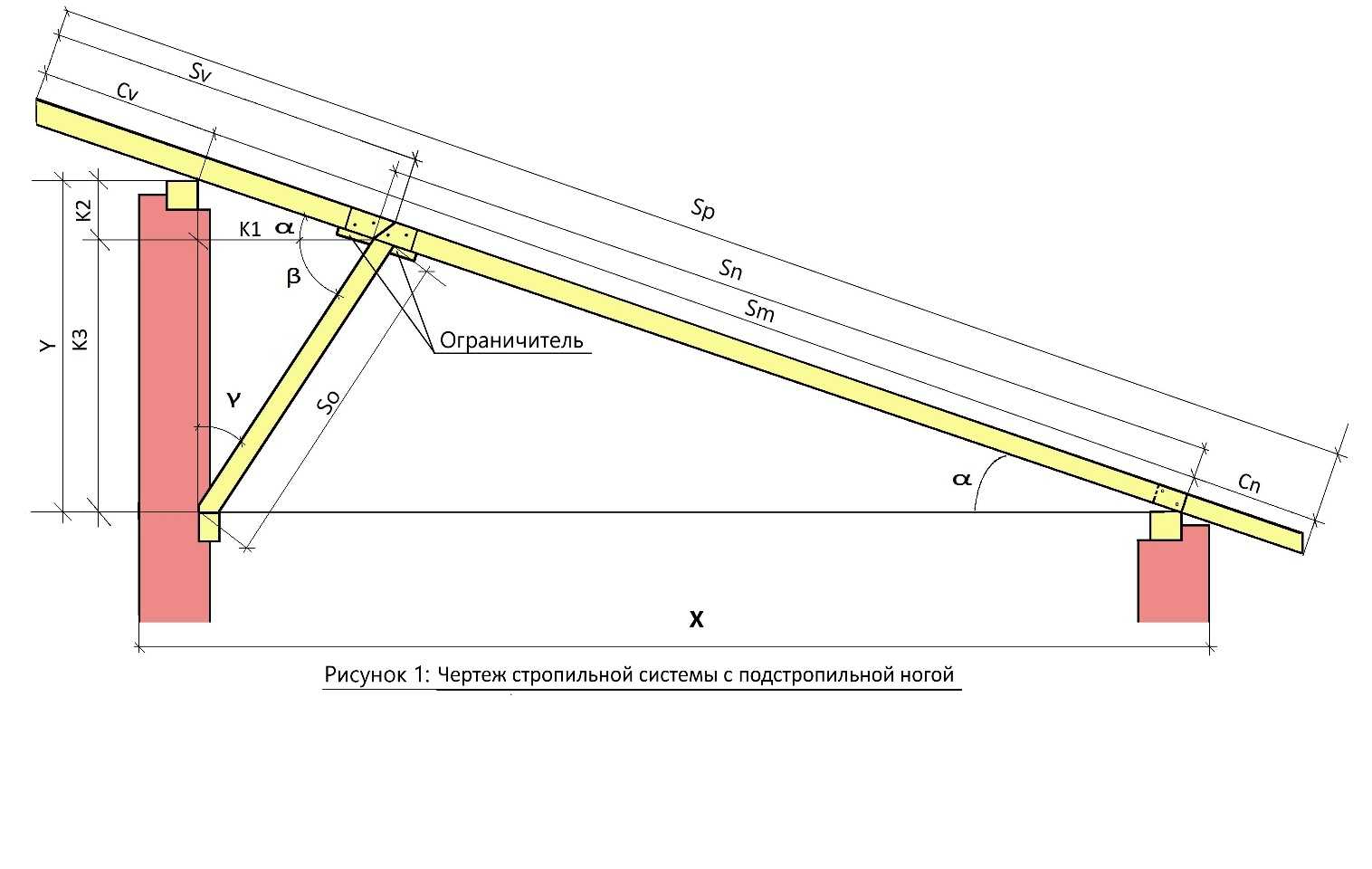

Монтаж водосточных крюков начинается с установки первого и последнего крюка вдоль маркировочного шнура. Крюки следует устанавливать на стропильные ноги или на обрешетку с шагом не более чем через 600 мм для водостоков из стали.

Если шаг стропил обычный (примерно 0,8 — 1 м), то крюки крепятся через обрешетку на каждое стропило и один крюк крепится на обрешетку между стропил. Если шаг стропил отличается от стандартного, то держатели желоба устанавливаются на расстоянии 400 — 500 мм. друг от друга, по возможности попадая через обрешетку в стропила. На один стояк водосточной трубы должно приходиться не более 10 м.п. желоба.

Крюки желоба крепятся саморезами длиной не менее 50 мм. Если водосточный желоб имеет две водосточные трубы, то желоб устанавливается с наклоном от середины расстояния между водосточными трубами. Установка коротких крюков водостока выполняется по аналогии с установкой длинных крюков. Крепятся короткие крюки на лобовую доску. Первыми закрепляются крайние крюки водостока, учитывая наклон водосточного желоба сливной воронке.

2. Установка воронки желоба.

Распланируйте по карнизу кровли водосточные желоба. Если карниз кровли, где будет установлен водосточный желоб больше чем длина желоба, то придется состыковывать элементы друг с другом через замок желоба(тип шип – паз). Отметьте место положения сливной воронки и выпилите отверстие для будушего слива как показано на рисунке. Подогните плоскогубцами края получившегося выреза вниз, чтобы за края не зацеплялся мусор. Оденьте на желоб воронку, и загните фиксаторы воронки за кромки желоба. Обращаем Ваше внимание: воронки желоба устанавливаются на земле, до крепления желоба на крюки. Рекомендуемое расстояние от края желоба до воронки — не менее 150 мм.

3. Монтаж заглушек желоба

Заглушки желоба монтируются на торцы водосточного желоба:

• приложите заглушку к торцу и надавите на нее, запустите торец водосточного желоба за верхнюю часть выступа заглушки;
• окончательно осадите заглушку киянкой или резиновым молотком;
• заглушка водостока является универсальной, что позволяет ее использовать как справа, так и слева.

4. Установка водосточного желоба

Вставьте и закрепите желоб в крюки, так чтобы задняя сторона вошла под крепежный лепесток. Выставьте его по уровню. Заведите передний лепесток за край желоба и зафиксируйте. Далее при монтаже, следующий желоб соединяется с предыдущим по средствам соединения «шип – паз». Для герметизации шва между желобами использовать силиконовый герметик или герметизирующую ленту ЛБ 30х2.

5. Установка углов поворота.

Углы желоба (внутренний и наружный) для водосточных систем устанавливаются по аналогии с желобом (см. выше). Углы соединяются с водосточными желобами посредством соединения шип — паз. Особенностью установки углов водосборных систем является то, что каждый угол водостока самостоятельно вывешивается на два дополнительных крюка. Также дополнительные водосточные крюки устанавливаются на край желобов водосборных систем в местах стыковки с углами.

6. Паук в воронку желоба.

Для предотвращения засорения водосточной трубы листьями и иным мусором, следует установить паук в воронку. В зависимости от условий эксплуатации, примерно раз в год требуется очищать паук от листвы, иначе сток воды будет затруднен.

7. Соединение желоба и трубы

Для отвода стока воды из желоба через воронку в трубу, вам понадобится такой элемент водосточной системы как колено. Колено необходимо, так как кровля всегда выступает от стены, на которой будет закреплена водосточная труба, на некоторое расстояние. В простейшем случае, вам понадобится два колена соединяющиеся между собой, а так же с воронкой и водосточной трубой, по средствам соединения типа шип – паз. В случае если карниз на котором установлен водосточный желоб находится на большем расстоянии от стены, и длины колен не хватает, то в этом случае, используется та же водосточная труба, что и смонтированная на стене, обрезанная до нужного размера ножовкой. (Для герметизации швов, допускается использование силиконового герметика или герметизирующей ленты ЛБ 30х2)

8. Соединение водосточной трубы

Уточните по месту размер водосточной трубы и отпилите ее ножовкой или другим инструментом по резке металла с более широкого конца. Затем, соберите необходимую длину водоотвода из сегментов трубы и нижнего водоотвода. В случае если необходимо обойти трубой какой-либо выступ на стене (например – цоколь), используйте элемент – колено. (Для герметизации швов, допускается использование силиконового герметика или герметизирующей ленты ЛБ 30х2)

9. Водосточная труба и держатели трубы

Прикрепите к стене здания держатели трубы. Водосточная труба крепится вверху, внизу и на стыке двух элементов (в зависимости от конструкции трубы). Таким образом, на одну трубу может приходится до трех креплений. Собранные сегменты трубы вставьте в держатели и зафиксируйте. Рекомендуемое расстояние от сливного колена (отвода к дренажу) до отмостки не более 300 мм.

10. Воронка водосборная

Для сбора воды с фальцевой кровли и некоторых сложных видов кровли (например, если кровля не имеет горизонтальных скатов, вся вода сливается из ендов) вместо желобов используется водосборная воронка. Вставьте воронку в верхнее колено трубы или трубу и дополнительно прикрепите воронку в верхней части к карнизу хомутом из металлической полосы или несколькими саморезами.

Установка пластикового водостока Рупласт — Водосточные системы

Технология установки пластиковых водостоков, монтаж водосточных желобов и труб для водосточной системы из ПВХ.

Пластиковый водосток устанавливается с помощью клеевого соединения — используется клей для ПВХ. Время его схватывания небольшое, поэтому детали надо ставить на место сразу после нанесения клея. Наносить клей нужно полосами шириной около 5 мм.

Монтаж пластикового водостока

Установка водостока ПВХ на крышу

1. Монтаж крюков-держателей желобов

Водосток Винилон можно установить используя 2 вида крюков – металлические и пластиковые. Технология их крепления различается.

1а. Металлические крюки

Перед разметкой написать на крюках номера – чтобы потом не перепутать. Положить крюки в ряд вплотную друг к другу и наметить на них линию сгиба. Ее наносят так, чтобы угол наклона желоба составил 3-5мм на 1 метр длины (наклон в сторону приемной воронки). Между линией разметки и пластиной-фиксатором на крюке должно оставаться не менее 10мм.

От крайних крюков до края кровли оставить по 15см. Прикрутить крайние крюки на обрешетку и натянуть между ними шнур. Промежуточные крюки будут устанавливаться по нему на расстоянии 50-60см один от другого.

Внимание! держатели для расширительных воронок ставятся дополнительно.

По возможности крюки надо крепить над стропилами – для большей прочности.

Для гибки металлических крюков потребуется крюкогиб. С его помощью гнуть крюки гораздо быстрее и проще, чем без него. К тому же получится ровнее и покрытие останется целым. Угол загиба таков, чтобы наружный край желоба был на 2 мм ниже внутреннего.

1б. Установка пластиковых крюков водостока

Крюки крепятся на лобовую доску. Можно сразу устанавливать крюки – гибка здесь не требуется. Наклон желоба водостока задается точкой крепления крюков. Крайние крюки прикручиваются к лобовой доске на расстоянии 15см от краев.

От одного крюка к другому натягивается шнур. Все другие крюки ставятся по шнуру. Расстояние между крюками – 50-60см и угол наклона желоба 3-5мм на 1м.

2. Если лобовая доска под наклоном

В этом случае на доску вначале ставятся клинья. Они компенсируют наклон лобовой доски. На них монтируются крюки из пластика.

3. Крепление заглушек на желоб

На внутреннюю сторону борта заглушки нанести полосу клея. Заглушку приложить к заднему краю желоба. Завести ее передний край за передний край желоба и надавить. Заглушка встанет на место.

4. Фиксация воронок на желобе

Выпилить отверстие внизу желоба в том месте, где должна стоять воронка. Для этого нужно сделать два косых встречных пропила. Точно также отверстие для приемной воронки делается в металлических водостоках. Когда отверстие готово, его края нужно зачистить.

На воронку изнутри (по периметру) и на желоб (вокруг отверстия) выдавить клей. Между полосой клея и краями должно оставаться около 1 см.

После этого задняя кромка воронки цепляется за край желоба, передняя кромка поднимается к переднему краю и воронка прижимается.

5. Укладываем желоба на держатели

Желоба положить на крюки. Передний край завести под загиб на крюке, нажать на заднюю кромку желоба. Крюки не должны намертво фиксировать желоб, он должен двигаться (когда будет расширяться и укорачиваться из-за теплового расширения).

Если желоб угловой, приклеить к нему угол. До установки желобов угол приклеивается только к одному из двух. Второй желоб приклеивается к углу уже на держателях.

Между заглушкой желоба и краем лобовой доски должно оставаться примерно 2,5см. В жару, когда желоба расширились до предела, хватит 5мм. Расстояние от крюка до стыка желобов должно быть больше 9см.

6. Фиксация соединителей желобов

Состыковать торцы желобов друг с другом. Щелей быть не должно. Если края желобов отпилены, то угол должен быть строго 90 градусов. На каждую сторону внутренней части соединителя нанести по 4 полосы клея (крайняя – в 15 мм от среза). Сразу после этого надеть заднюю кромку соединителя на желоб, потом переднюю. Сильно прижать.

7. Углы желоба

На внутреннюю поверхность угла (с одного края) нанести 2 полосы клея. Край желоба вдвинуть в угол до упора, прижать.

Угол с одним желобом соединяется до закрепления желоба на держателях. Со вторым желобом – уже после укладки его на крюки.

8. Расширительная воронка

Расширительная воронка компенсирует термическое расширение желоба. Она необходима, если желоб охватывает весь периметр дома.

Желоба вставляются в воронку с двух сторон до риски, соответствующей окружающей температуре. На срезах желобов нужно сделать маленькие сливы – они помогут воде выливаться без помех. Пламенем зажигалки нагреть край желоба и отогнуть его вниз после размягчения.

Для поддержки воронки необходимо 2 дополнительных крюка. Воронка должна свободно двигаться, поэтому клей использовать нельзя.

Если рядом оказались две расширительные воронки, между ними на крюке должна стоять защелка-ограничитель. Она не позволит двигаться промежуточной части желоба.

Для фиксации ограничителя нанести полосу клея на поверхность защелки. Зацепить крючок защелки за заднюю стенку крюка (металл или пластик – не важно). Намазанную клеем поверхность прижать к желобу.

9. Монтаж расширительного элемента

В том случае, когда от одного угла желоба до другого более 10 метров, нужен расширительный элемент. Его ставят между желобами вместо соединителя. При монтаже клей не используется.

Применение расширительного элемента при установке пластикового водостока повышает прочность водосточной системы. Желоба не пострадают от расширения или сжатия, а все остальные крепления можно делать клеевыми. Ведь клеевой узел жестче, чем зажимной.

10. Монтаж колен водосточной трубы

Когда труба изгибается, чтобы перейти от карнизного свеса к стене, используются два колена. Они соединяются либо через соединитель колен, либо через отрезок трубы. Его длина зависит от длины карнизного свеса.

В том случае, если длина соединительной трубы более 60 см, верхнее колено приклеивают к приемной воронке.

11. Крепление держателей труб

Из двух хомутов-держателей водосточной трубы один (верхний) должен держать трубу жестко, а второй (нижний) давать свободу движения.

Верхний держатель устанавливается непосредственно под коленом. Нижний лишь удерживает трубу на месте, но не жестко – чтобы она могла двигаться из-за теплового расширения.

12. Соединители труб

При установке водостока трубы соединяются с помощью специальных деталей – соединителей. Поэтому на трубах нет обжатий и расширений. Можно пустить в дело даже обрезки.

Между трубами должен быть зазор 2 см – чтобы было пространство для теплового расширения. Место крепления держателя – непосредственно под соединителем.

13. Тройники

Когда две водосточные трубы нужно объединить в один стояк, крепят тройник. Технология монтажа такая же, как у колен.

14. Сливное колено

Слив крепится к водосточной трубе на расстоянии 20-30см от решетки системы дренажа участка. Соединение клеевое.

нормативы, какой должен быть угол и почему

Предварительные расчеты канализации защищают от возможных технологических проблем, например, от засорения. Правильно подобранные диаметры труб и грамотный монтаж обеспечивают долгое и комфортное использование канализационной системы.

Одним из важных показателей при проектировании и монтаже коммуникаций является уклон канализационной трубы, необходимый для свободного движения стоков.

Мы расскажем, как рассчитать достаточный угол наклона трубопровода, какие правила следует соблюдать при разводке внутренней и внешней канализационных систем.

Содержание статьи:

• Какой угол уклона канализационных труб
• Как зависит функциональность системы от уклона
• Какие нормы необходимо соблюдать?
  • Особенности канализации дома
  • Образец проекта внутренней разводки
  • Наружная прокладка труб
• Как контролировать уклон
• Расчет уровня наполнения магистрали
• Выводы и полезное видео по теме

Какой угол уклона у канализационных труб

Один из принципов монтажа труб, которым пользуются на практике опытные строители, это возможность укладки магистралей таким образом, чтобы сточные воды двигались самотеком. Этот принцип применяется повсеместно — как при обустройстве квартир в многоэтажках, так и при строительстве частных 1- или 2-этажных коттеджей.

Горизонтальные отводы, для которых рассчитывается угол уклона, устанавливается после укладки и закрепления стояков — вертикальных участков канализации. Стояки отличаются большим диаметром, чем другие трубы.

Горизонтальные отводы соединяются со стояками с помощью фитингов (тройников) и направляются в сторону сантехнических устройств (унитазов, раковин, ванн, душевых кабин) по наименьшему пути.

Чаще всего возле стояка монтируют унитазы – сантехнические приборы, «дающие» наибольшее количество ТБО. Чем короче путь выхода ТБО, тем он менее вероятен

А теперь разберем определение угла уклона горизонтальной канализационной трубы — наружной или внутренней.

Представьте, что вдоль проложенной магистрали проходит прямая линия параллельно полу или поверхности земли в случае наружных труб. Если начало линии соединить с нижним концом трубопровода, то получим угол – при правильном монтаже. Это угол наклона.

Измеряется в градусах или, что проще для понимания, в сантиметрах на погонный метр — см/м погонный.

В процессе строительства для удобства и простоты расчета достаточно натянуть шнур, выровняв его по горизонтали. Его начало закрепляют в нижней точке магистрали, а конец подводят под верхнюю. Угловые измерения относятся к нему.

Расчет угла наклона напрямую связан с такими параметрами трубы, как длина и диаметр.

Согласно нормам, изложенным в СНиП, диаметр горизонтальных ответвлений внутренней разводки должен соответствовать следующим нормам:

• D 40-50 мм — от посудомоечной или стиральной техники;
• D 50 мм — от раковин, раковин, ванн, писсуаров (т.е. приборов с жидкостным сливом;
• D 110 мм — от унитазов.

Для наружной канализации предусмотрена труба диаметром 110-160 мм.

Есть варианты, когда приходится комбинировать трубы разного диаметра. Например, к сливу от раковины (50 мм) присоединяется туалетная труба. Очевидно необходим переходник на трубу 110 мм (+)

Важно правильно подобрать диаметр и уклон коммуникаций, иначе система будет часто выходить из строя. Учитывайте возможные негативные последствия.

Как функциональность системы зависит от наклона

При монтаже канализационной системы трубы укладывают либо прямо (параллельно полу), либо под определенным углом. Первый вариант явно ошибочен, так как блокирует движение стоков и, в конечном итоге, делает всю систему неработоспособной.

Судя по фото трубы уложены даже не параллельно полу, а с небольшим уклоном в сторону ванны — то есть неправильно. При включении воды в раковине она будет течь не в сторону стояка, а прямо в ванну

Второе решение правильное, но реализовать его можно по-разному:

1. Обеспечить самый острый угол.
2. Сделайте уклон минимальным.
3. Выполнить установку, ориентируясь на номера, рекомендованные нормативными документами.

Что произойдет в каждом из этих случаев?

Вариант 1. Казалось бы, угол слишком острый, поэтому крутой спуск водостоков не опасен. Это мнение ошибочно, так как быстрое течение жидкости не обеспечивает в полной мере смывания твердых отходов.

В результате они накапливаются и образуют засоры. Вторая неприятность связана с поломкой, результатом которой является специфический запах нечистот во всем доме или квартире.

Другим нежелательным и мешающим последствием является громкий шум, который создают сточные воды, падающие с большой скоростью.

Вариант 2 Минимальный уклон мало чем отличается от горизонтальной установки. Медленное движение жидкости влечет за собой заиливание, образование толстого слоя грязи на стенках труб, а затем и . Кстати, СНиП рекомендует придерживаться скорости стока в пределах 0,7-1,0 м/с.

Опция 3 . Наиболее оптимальным решением является обеспечение уклона, указанного в нормативной документации, где показана зависимость угла закладки ствола от диаметра или длины трубы. Переходим непосредственно к нормам и расчетам.

Какие стандарты следует соблюдать?

Остановимся на строительных нормах, которые подробно описаны в СНиП. Об особенностях внутренней канализации можно прочитать в СНиП 2.04.01-85, наружной — СНиП 2.04.03-84. Также полезно обратиться к нормативной документации ГОСТ 25150-82.

Особенности канализации дома

Есть два варианта. — скрытая и открытая установка. Первый – маскировать проводку за стеновыми панелями, под полом и в потолках, второй – прокладывать на открытых площадках.

Один из вариантов скрытого монтажа – полное или частичное углубление в стены. В кирпичных и панельных домах для этого вида маскировки практикуется штробление с последующей отделкой — штукатурка, гипсокартон, керамическая облицовка

Тип монтажа, в частности, определяет допустимую длину трубопровода:

• скрытые линии должны быть не длиннее 10 м;
• открытые трубы они могут быть длиннее, но при условии, что они установлены под определенным уклоном и со свободным доступом для технического обслуживания.

Диаметр труб обязательно должен совпадать с диаметром выпусков сантехнических приборов. Для присоединения магистралей к стоякам применяют фасонные элементы — крестовины и тройники прямого типа для соединения под углом 90° и косого типа для крепления под углами 45-60°.

Несмотря на правильное, с уклоном, расположение скрытых труб в целях обслуживания, устраивают камеры досмотра — как на поворотах, так и на длинных прямых участках автомобильной дороги (+)

К поворотам предъявляются требования: они должны быть плавными, от 90° и более, то есть не резкими. Для более безопасного изменения направления трубы создают конструкцию из двух поворотов на 135°. При соединении деталей раструбы следует повернуть против стока сточных вод. Единственным исключением является установка муфт с двойным раструбом.

В СНиП указаны допустимые значения уклона канализационных труб. Данные приведены в следующей таблице:

Стандартные значения приведены в зависимости от диаметра труб, в единицах, которые читаются как количество сантиметров в погонном метре. Например, при установке отводов диаметром 50 мм необходимо выдерживать уклон от 0,025 м до 0,035 м (от 2,5 см до 3,5 см на метр) (+)

Получается, что при длине канализационной линии 5 м разница по высоте над полом между началом и концом трубы составит 12,5 (17,5) см = 2,5 (3. 5) х 5,

Вернемся к «помощи» строительного шнура — вдруг пригодится. Если его натянуть по всей длине трубы, но параллельно полу, то как раз и получится, что расстояние от шнура до нижнего конца ствола равно 0 мм, а до верхнего — 12,5 (17,5) см.

Как видно из таблицы, с увеличением диаметра трубы величина уклона уменьшается, то есть для D 110 мм оптимальный угол наклона составляет 2 см/м пог.

В таблице указаны минимальные значения норм. Есть и максимальный уклон – он составляет 0,15 м/пог.м. Значение актуально для труб различных типов и размеров, кроме самых коротких ответвлений, длина которых менее полутора метров.

Можно сделать вывод, что угол наклона для должен быть между данными из таблицы и 15 см/м пог.

Образец проекта внутренней проводки

Проект следует начинать с составления схем, чертежей и эскизов с одновременными расчетами по всем ответвлениям.

Особое внимание следует обратить на следующие моменты:

• расположение труб, фитингов, соединений;
• диаметр труб и фитингов;
• длина каждой секции до стояка;
• высота настила или отметка полов, ниш и т. д.

Кроме точных величин измерений следует учитывать допуски: на каждую ветку ствола ± 20 см, на длину подступенка и ветки ± 1,5 см.

Образец карты учета на монтаж канализационных труб на две квартиры, подключенных к общему стояку. Две детали абсолютно идентичны и расположены в зеркальном отображении (+)

Для данной схемы канализационной гребенки важны замеры расстояний между отдельными точками, а именно центральными осями:

• стояка и раковины;
• ванны и умывальники;
• унитаз и умывальник.

Также необходимо учитывать толщину стены, разделяющей сантехнические блоки двух смежных квартир.

Подробнее о проектировании внутренней канализационной разводки частного дома в .

Наружная прокладка труб

В отличие от внутренних канализационных труб, которые могут быть как открытыми, так и замаскированными в перекрытиях, наружные магистрали относятся к скрытым коммуникациям — .

Трубопроводы чаще всего имеют выход на уровне фундамента дома и ведут к очистным или складским помещениям. На всем протяжении они должны иметь диаметр не менее 110 мм и четко выраженный уклон 0,02 м на погонный метр.

Помимо обязательного уклона к внешним магистралям, также предъявляется ряд требований. Например, они также должны быть оборудованы на всей территории. .

Если дорога прямая, то колодец устраивается через каждые 10 м, если имеет изгибы, то в местах поворотов. Технические колодцы также необходимы там, где пересекаются несколько магистралей или имеется ступенчатый переход.

Максимальное количество смотровых колодцев необходимо для предупреждения возникновения засоров в наиболее предрасположенных местах: на поворотах, на примыканиях и т. п. (+)

Для наружной канализации их сечение от 110-200 м. Как мы уже объясняли выше, угол уклона зависит от внутреннего диаметра трубопровода, поэтому учитываем это при устройстве траншей и прокладке коммуникаций.

Не забывайте, что для труб большого диаметра применяются меньшие значения:

• при D 150 мм — от 0,007 м до 0,01 м;
• при D 200 мм — от 0005 м до 0,008 м.

Это минимальные значения. При монтаже короткого фрагмента трубы большого сечения мизерный уклон может быть не заметен, но для длинных трубопроводов отличия очевидны.

Например, при укладке трубы диаметром 15 см было принято решение сделать уклон 1 см/м пог. Получается, что на каждые 10 м разница составляет 10 см, а через 100 м — 1 м. Это необходимо учитывать и сочетать с параметрами уровня грунтовых вод, а также с показателями уровня промерзания почвы.

Как контролировать уклон

В качестве примера устройства внешней магистрали возьмем прокладку одиночной прямой трубы, ведущей от здания к септику.

Назначение трубы – перемещение нечистот, поступающих от сантехнических приборов, в общий бак. Это и жирные отходы из кухонной раковины, и фекалии из туалета, и грязная вода из душа.

Разумно, чтобы сечение трубы было не менее 110 мм. Для нас важно, чтобы на всем протяжении трубы сохранялся необходимый уклон, в данном случае – 0,02 м/м погонный.

С помощью лазерного уровня можно измерить уклон на разных этапах работы. Фотогалерея поможет наглядно представить контролируемые рабочие места.

Фотогалерея

Фото

1 этап — рытье траншеи

2 этап — устройство песчаной подушки

3 этап — изоляция труб

4 этап — заход в резервуар

9000 2 Если во всех местах выдержать угол наклона, проблем с движением сточной воды не будет. Однако следует помнить, что в дальнейшем результатом невыявленных ошибок может стать полный демонтаж внешней магистрали, поэтому к каждому замеру нужно относиться очень серьезно и не делать его «на глаз».

Расчет уровня наполнения магистрали

Дополнительные расчеты уровня наполнения, наряду с углом наклона, определяемым по нормам СНиП, обеспечивают безаварийное движение стоков сточных вод по трубопроводу.

Расчеты производятся по формуле:

Y = H/d где

• Y — уровень наполненности;
• H — уровень жидкости в трубке;
• d — диаметр

Значение 1,0 означает, что линия полностью заполнена стоками — это может произойти только в том случае, если расположение элементов разводки абсолютно горизонтально.

В СНиП указаны нормы минимального и предельно допустимого заполнения — 0,3 и 1,0 соответственно. То есть, если диаметр трубы подобран правильно, отходы будут двигаться с нужной скоростью, не прилипая к внутренним стенкам (+)

В связи с этим принято принимать значения в пределах 50-60%. В практических приложениях учитывается заполняемость, которая больше 0,3 и меньше 0,6. Оптимальным считается значение 0,5-0,6.

Попробуем рассчитать скорость потока самостоятельно. По регламенту она должна быть 0,7 м/с и более. Только при таких значениях жидкость беспрепятственно достигает конечной цели.

Предположим, что H 60 мм, а D 110 мм, трубы изготовлены из пластика, то есть имеют гладкую внутреннюю поверхность и минимальную степень сопротивления. По формуле 60 делим на 110, получаем 0,55 — это уровень полноты (Y), он соответствует норме.

Выводы и полезное видео по теме

Информация из видеороликов поможет вам разобраться в сложных нюансах монтажа канализационного трубопровода.

Пример правильно смонтированных труб в ванной:

Подробное объяснение теоретической части:

Полезный прибор для наблюдения за углом наклона:

Соблюдение норм при расчете угла наклона канализационных труб имеет большое значение с точки зрения технологии. Расчеты лучше производить на этапе проектирования внутренней разводки или устройства наружного трубопровода.

При возникновении затруднений рекомендуем обратиться к профессиональному инженеру-конструктору.

Есть чем дополнить, или есть вопросы по определению уклона и разводке канализационных труб? Вы можете оставлять комментарии к публикации. Контактная форма находится в нижнем блоке.

Руководство по расчету уклонов и уклонов в дренаже

Все горизонтальные дренажные трубы, как наземные, так и подземные, должны быть проложены с соответствующим уклоном.

Градиенты

Градиенты от 1:40 до 1:110 обычно обеспечивают адекватную скорость потока. Если уклон круче, чем 1 к 40, жидкость может течь быстрее, чем твердые частицы в наклонной трубе для грязной воды. Это может привести к тому, что твердые частицы останутся на мели, что в конечном итоге вызовет серьезную закупорку трубопровода, что может привести к серьезным нарушениям работы соединений общественной канализации и насосных станций .

Градиент 1 к 80 подходит для начала расчетов схем трубопроводов. Если градиент меньше 1 на 110, то труба все равно может засориться, если твердые частицы замедлятся и застрянут.

Градиент может быть определен как падение, деленное на расстояние. ГРАДИЕНТ = ПАДЕНИЕ / РАССТОЯНИЕ

Если 48-метровый участок дренажной трубы имеет уклон 0,60 м, уклон будет рассчитываться следующим образом.

Градиент = 0,60 / 48 — Градиент = 0,0125

Это можно преобразовать в градиент, записанный как отношение.
Градиент = 1 / 0,0125 = 80.
Градиент = 1 из 80

Падение

Падение в трубе может быть определено как вертикальная величина, на которую труба падает с определенного расстояния. Расстояние может быть между секциями трубы или между люками. На приведенной ниже диаграмме показано падение трубы и расстояние.

ПАДЕНИЕ = ГРАДИЕНТ X РАССТОЯНИЕ

Например, рассчитайте падение на 50-метровом участке водопровода с загрязненной водой, если уклон должен быть 1 из 80.

Градиент 1 из 80 преобразуется в число вместо соотношения: 25
Падение = 0,0125 x 50
Падение = 0,625 метра или 625 мм.

Предыдущую диаграмму можно дополнить, добавив градиент трубы.

Перевернутые уровни

Перевернутый уровень трубы — это уровень, берущийся снизу внутренней части трубы, как показано ниже.

Уровень в верхней части трубы = обратный уровень + внутренний диаметр трубы + толщина стенки трубы. Это может быть необходимо использовать в расчетах, когда измерения уровня проводятся в верхней части трубы

Люки

Люк или смотровая камера необходимы для получения доступа к дренажной системе для ряда задач по техническому обслуживанию, включая разблокировку дренажа, аварийную очистку , прокладку или осмотр. Крайне важно, чтобы ваша дренажная система была спроектирована с учетом люки , интерцепторы и соединения в виду.

Люки могут быть изготовлены из кирпичной кладки или сборного железобетона. Иногда для формирования люка используется несколько сборных железобетонных колец, что ускоряет процесс строительства на месте. Для облегчения доступа рабочих могут потребоваться ступени, если люк глубиной менее 1,0 метра.

Люки и смотровые колодцы также изготавливаются из ПВХ. Камера доступа обычно недостаточно велика, чтобы в нее мог попасть человек, но подходит для доступа с помощью чистящих стержней или шланга и используется для бытовых целей. Обычный размер пластиковой камеры доступа составляет 450 мм в диаметре.

Для внутреннего рынка можно использовать крышки из пластика, стекловолокна или оцинкованной стали, но в местах пересечения дорог требуются крышки из чугуна.

Вертикальный люк используется в местах с наклоном уровня поверхности, как показано ниже.
