Как работает ручка межкомнатной двери

Дверные ручки Archie и Archie Sillur (краткий обзор)

Дверные ручки Renz, Tixx, VdF, DND (эволюция дизайна и технологий)

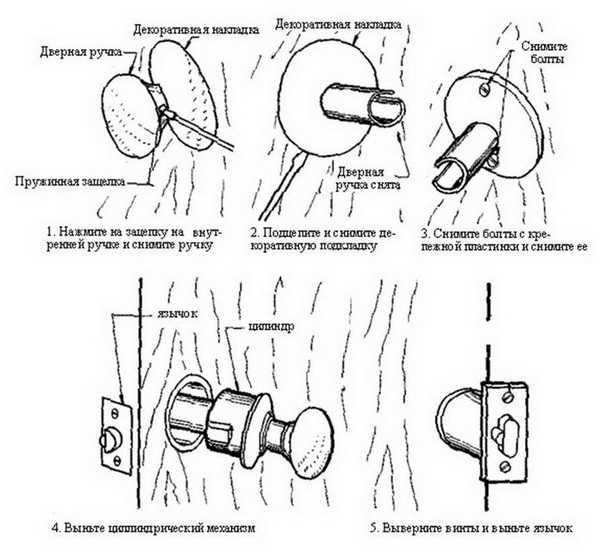

Прежде чем проводить установку разборку замков и дверных ручек важно разбираться в их функционировании. Это позволяет проводить работы быстро и без негативных последствий. Как работает ручка, установленная в межкомнатной двери, и какие процессы происходят внутри нее?

Состав дверной ручки

Чтобы понять принцип работы дверных ручек, важно знать из чего они состоят. большинство таких изделий включают в себя одинаковые элементы, что делает изучение их работы несложным. Рассмотрим состав ручки с цилиндрическим замком. Такая конструкция чаще применяется во входных дверях, но и в межкомнатных это нередкое явление.

Такое изделие состоит из:

• Во внутреннюю часть полотна вставляется замок, которой комплексе с дверной ручкой позволяют закрывать, открывать и защелкивать дверь.
• На боковых поверхностях полотна крепятся накладки. Этот декоративный элемент закрывает механическую часть замка и защищает его от попадания посторонних частиц и загрязнений. В накладках устраивается прорезь для крепление секретного механизма («личинки»).
• Управление дверью осуществляется с использованием двух рукоятей, которые устанавливается на декоративные накладки с использованием соединительного штифта.
• Основной запирающий элемент такого замка – цилиндр, в котором ключ приводит в действие штифты.
• Ответная часть, которая устанавливается с использованием винтов на деревянной коробке на уровне защелки.

Как осуществляется работа такого изделия?

Принцип работы

Замковая часть – не обязательная составляющая дверной ручки. Она может функционировать и без профильного цилиндра, в таком случае закрытие и открытие производится нажатием или прокруткой рукояти. Процесс работы дверной защелки любого типа прост:

1. При нажатии на рычаг или прокручивание круглой рукоятки, приводится в движение штифт, который посредством некоторых элементов двигает защелку, заставляя ее входить внутрь полотна или наоборот.
2. Движение происходит из-за того, что четырехгранный штифт с замком соединен с использованием подпружиненных механизмов. После прекращения действия силы, защелка возвращается в исходное закрытое положение.

Некоторые ручки оснащены запорным механизмом, которые позволяют жестко зафиксировать защелку в определенном положении.

Дверные ручки

Дверные ручки раздельные

Дверные ручки на планке

Дверные ручки скобы

Дверные ручки-защелки (кнобы)

Дверная ручка с кольцом

Ручки люка (накладные)

Фиксаторы и накладки

как отремонтировать ее своими руками, если она разболталась

Автор Michael На чтение 6 мин Просмотров 5. 6к. Опубликовано Апр 30, 2020

Если перестала функционировать ручка межкомнатного дверного блока, не стоит сразу идти в магазин покупать новую. Во многих случаях можно произвести ремонт ручки для межкомнатной двери. Это достаточно простая процедура и не займет много времени. Достаточно разобраться в конструкции механизма, выяснить причину неисправности и устранить ее.

Содержание статьи

1. Устройство и принцип работы дверной ручки
2. Возможные проблемы, способы их устранения
3. Заедание механизма
4. Рычаг не возвращается в первичное положение после его нажатия
5. Из розетки выпадает рукоять
6. Не поворачивается стержень

Устройство и принцип работы дверной ручки

Если разболталась ручка, установленная на межкомнатной двери, то перед выполнением каких-либо действий следует изучить то, как самостоятельно ее отремонтировать. Это самая стандартная проблема данного механизма. Чаще всего для ее устранения достаточно взять отвертку и подтянуть фиксирующие болты.

Но возникают и более сложные поломки, требующие знания конструкции самого устройства и по какому принципу он работает. Часто возникают проблемы именно с нажимными системами.

Основные элементы механизма:

• Рукоять – часть ручки, за которую человек берется непосредственно руками для открытия/закрытия дверного полотна;
• Розетка – платформа (основание) круглой формы, на которой смонтирован подвижный механизм изделия и стопор рукоятки. Этот элемент обеспечивает фиксацию к двери всей конструкции ручки;
• Накладка декоративная – квадрат или кольцо, закрывающее розетку и придающее более привлекательный внешний вид механизму;
• Пружина – деталь, предназначенная для автоматического возвращения рукояти в первоначальное положение после ее нажатия;
• Кольцо стопорное – элемент конструкции, предназначенный для фиксации в розетке самой рукоятки;
• Ограничитель хода – ограничивает движение рукоятки;
• Квадрат – ось, имеющая квадратное сечение. Это элемент передает вращательное движение ответной рукояти к затворному устройству двери.

Некоторые модели дверных ручек обустраиваются не круглыми розетками, а длинными накладными пластинами, которые дополнительно выполняют функцию обрамления личинки замка. Но основная функция и принцип действия аналогичны.

Когда человек нажимает на дверную ручку нажимного типа, ось начинает вращаться, соответственно приводит в движение замковый механизм. Из ответной планки, расположенной на торце дверной коробки, выходит защелка, двери открываются.

Возможные проблемы, способы их устранения

Наиболее распространенные проблемы дверных ручек, которые можно устранить без замены устройства:

1. Происходит заедание механизма;
2. Рукоять самостоятельно не возвращается в первоначальное положение;
3. Рукоять выпадает из крепежной розетки;
4. Проворачивание элемента.

Заедание механизма

Разберем, как отремонтировать своими силами дверную ручку, установленную на межкомнатной двери, если она начала постоянно заедать.

Эта поломка чаще всего не связана с самой дверной ручкой. Причиной может быть неправильное расположение полотна дверного блока, сместившегося в процессе продолжительной эксплуатации или непосредственно затворный механизм. Чтобы об этом узнать, необходимо просто открыть створку и нажать на рукоять.

Если при открытом положении полотна ручка не заедает, значит, причина в защелке, которая застревает в ответной планке. Чтобы устранить эту проблему рекомендуется выполнить следующие действия:

• Подтягиваются крепежные болты (саморезы) ответной планки, самого замка двери;
• Смазываются трущиеся элементы конструкции (участок ответа с замковой защелкой). Для этого используется машинное масло;
• Осуществляется регулировка дверной конструкции.

Ручка может заедать из-за неплотного прилегания полотна к коробу. Возможно причина в уплотнительной резинке, которую необходимо поменять. Если дверная конструкция оборудована настраиваемыми петлями, осуществляется их подстройка.

Когда рукоятка двери заедает при открытом полотне, тогда проблема не в защелке, а в самом замковом механизме. В подобной ситуации действовать рекомендуется следующим образом:

• Защелка смазывается машинным маслом. При этом сам замок не разбирается;
• Далее проверяется работа механизма. Если смазка не дала положительного результата, выполняется демонтаж ручки. В первую очередь снимается декоративная накладка, далее розетка. Для этого выкручиваются отверткой все болты (саморезы), фиксирующие детали конструкции. С обратной стороны ручки расположен стопорный болт, который фиксирует поворотный стержень. Его необходимо немного ослабить;
• После разборки устройства смазывается поворотный механизм, пружина, прочие элементы конструкции. Выполняется обратная сборка, проверяется работоспособность механизма;
• Осуществляется смазка подвижных и трущихся деталей самого дверного замка, который предварительно разбирается. После разборки, смазки и обратной сборки затворного механизма и ручки проблемы с заеданием устройства должны исчезнуть.

Рычаг не возвращается в первичное положение после его нажатия

Часто рукоять не работает из-за возвратного элемента устройства, т.е. перестает пружинить. Как в этом случае произвести ремонт ручек, предназначенных для межкомнатных дверей, своими руками? Элемент фурнитуры демонтируется согласно схеме разборки, после чего выполняются следующие манипуляции:

• Снимается ограничитель хода. Для этого между ограничителем и розеткой вставляется шлицевая отвертка, подковыривается и снимается ограничитель;
• В пазы сердечника самой рукоятки вставляется и фиксируется пружина. На нее сверху устанавливается ограничитель хода. Такой ремонт осуществляется, когда все детали целые, только пружина слетела со своего места;
• Если пружина лопнула, соответственно ее необходимо заменить. Но найти такую же деталь в магазине сложно, поэтому рекомендуются изготовить ее своими руками. В качестве материала подойдет стандартное кольцо с брелка ключей замка. Если данного элемента нет в продаже и нет желания его изготавливать самостоятельно, тогда придется покупать новую ручку в сборе.

Из розетки выпадает рукоять

Также часто возникает вопрос, как отремонтировать самостоятельно дверную ручку, установленную на межкомнатной двери, если она выпадает из розетки. Причина такой неприятности – стопорное кольцо слетело с сердечника рукояти.
Для устранения подобной неисправности осуществляется демонтаж розетки. Далее в нее устанавливается ручка, надежно фиксируется стопорное кольцо, ограничитель хода, пружина. Механизм предварительно смазывается.

Нет необходимости в полной замене дверной ручки, если лопнуло кольцо. Вместо него устанавливается контршайба подходящего размера. Чтобы шайба обжимала плотно сердечник ручки, она при необходимости слегка поджимается плоскогубцами.

Не поворачивается стержень

При нажатии рукоятки не срабатывает защелка. Такая неисправность возникает по двум причинам:

• Из сердечника вылетел короткий стержень, сместившись к ответной рукоятке;
• Износ квадратной фрезеровки сердечника рукоятки.

В первой ситуации короткий стержень меняется на более длинный. Но, предварительно проблема решается центровкой расположения квадратного стержня и его фиксацией стопорными болтами. При этом необходимо понимать, что такое решение проблемы является временным, так как при неосторожном обращении ручка поломается.

Во второй ситуации ремонтировать механизм нет смысла, необходимо покупать и устанавливать новый. На время можно уплотнить стык стержня с рукояткой, например, изолирующей лентой. Еще один вариант временного устранения неполадки – расширение стержня. Например, делается его распил, вставляется небольшой клин. Но и в этом случае конструкция долго не прослужит изношенной детали необходима замена. При этом необходимо понимать, если стержень будет входить в сердечник достаточно туго, может расколоться сама рукоятка, изготовленная из силумина.

Силуминовые ручки отличаются от качественных аналогов своей легкостью и стоимостью. Поэтому при покупке нового изделия на этот нюанс обязательно рекомендуется обращать внимание.

Разобравшись с конструкцией и принципом действия любую дверную ручку можно отремонтировать вполне самостоятельно, а это мероприятие не займет много свободного времени. Поэтому не стоит сразу бежать в магазин и приобретать новое изделие.

А чтобы лучше понять, как выполняется ремонт дверной ручки своими руками, установленной на межкомнатной двери, можно изучить видео, раскрывающее тему подробно:

Дверные ручки

Дом / Двери / Дверные ручки

КОМБИНИРОВАННЫЕ ЗАМКИ (под один ключ)
Для входной двери: 1-3/8″ — 1-3/4″.
Замок — латунь	11-5013	33,92 $
Замок из нержавеющей стали	11-5012	33,92 $

ВНУТРЕННЯЯ ДВЕРНАЯ РУЧКА
Для двери: 1-1/8″ — 1-1/2″. Заднее расстояние: 2–3/8 дюйма. Защелка: 7/8 дюйма. Врезная. Включает ответную планку.
Проход (без блокировки)
Ручка — латунь	11-3000	$ 8,08
Ручка из нержавеющей стали	11-3001	$ 8,08
Конфиденциальность (блокировка)
Ручка — латунь	11-3005	8,42 $
Ручка из нержавеющей стали	11-3006	$ 8,42

РЫЧАГ ЗАМКИ
Для двери: 1-3/8″ — 1-3/4″.
Ручка — (без засова)	11-5045	22,36 $
Ручка — (с засовом)	11-5040	39,02 $

ВНУТРЕННЯЯ ЗАЩЕЛКА ПРИВОДА
Задний отвод 2-3/8″.
Защелка привода (внутренняя)	11-1050	$ 3,91

РУЧКА ШТОРМОВОЙ ДВЕРИ
Для распашных штормовых дверей толщиной от 3/4 до 1-1/4 дюйма. Внутренний запирающий механизм. В комплекте с ответной планкой и установочными винтами. Алюминий. Центры: 1-3/4″.
Ручка дверцы (черная)	805119	20,05 $
Ручка дверцы (алюминий)	805117	20,05 $

КРЫШКА ДВЕРНОГО ОТВЕРСТИЯ
Идеально подходит для закрытия отверстий в дверях. Закрывает отверстия диаметром до 2-5/8″, самоцентрирующийся диск предотвращает движение плиты. Для деревянных и металлических дверей.
Крышка — отверстие (грунтовка)	804268	15,49 $
Крышка с отверстием (полированная латунь)	804269	24,00 $

КОМПЛЕКТ ДЛЯ УСТАНОВКИ ЗАМКА (МЕТАЛЛИЧЕСКИЕ/ДЕРЕВЯННЫЕ ДВЕРИ)
1-дюймовая биметаллическая кольцевая пила; 2-1/8-дюймовая биметаллическая кольцевая пила. Оправка 3/8″ с пилотным сверлом.
Установочный комплект — замок (металл/дерево)	11-1046	27,12 $

Дверная фурнитура Глоссарий терминов

Активная дверь

Дверь в двустворчатом комплекте, которая открывается первой и к которой применяется функциональный замок.

(Вернуться к началу)

Расстояние до упора

Горизонтальное расстояние, измеренное от края двери до центральной точки отверстия.

Изображение подготовки двери слева относится к любому стандартному трубчатому замку или набору защелок, включая внутренние дверные ручки, дверные рычаги, засовы, набор ручек входной двери и пластины дверных ручек.

Вы можете видеть отверстие диаметром 2-1/8 дюйма. Расстояние от края двери до центральной точки этого отверстия является задним расстоянием.

Большинство межкомнатных дверей имеют задний отступ 2-3/8 дюйма. Большинство наружных дверей имеют задний отступ 2-3/4″.

(Вернуться к началу)

Отверстие

Большое отверстие, которое физически просверливается в вашей двери для установки аппаратных средств (таких как защелки, такие как дверная ручка, рычаг, засов, входной набор и т. д. ). Отверстия обычно имеют диаметр 2-1/8 дюйма.

(Вверх)

Расстояние между центрами отверстий

Расстояние по вертикали, измеренное между центральными точками двух отверстий.

Этот размер чаще всего необходим для комплектов ручек для трубчатых входных дверей, в которых отверстие для ригеля расположено над отверстием для защелки.0003

(Вернуться к началу)

Индивидуальный ключ

Вариант, выбранный для того, как мы будем запирать ваш дверной замок (например, засов, входной набор и т. д.). Пользовательский ключ означает, что вы предоставите либо копию ключа, либо код ключа, который вы хотите, чтобы ваш новый замок принимал.

(Вернуться к началу)

Цилиндр

Механизм цилиндрической формы, размещенный в дверных замках, содержащий тумблер и паз для ключа, в который вставляется ключ для открывания замка.

(Вернуться к началу)

Ригель

Дверной замок для тяжелых условий эксплуатации, не подпружиненный, но приводимый в действие ключом или поворотной ручкой. При запирании металлический болт сдвинется из двери глубоко в дверной косяк, чтобы надежно запереть дверь. Элемент безопасности, часто используемый на наружных дверях. Засовы часто сочетаются с запирающей ручкой или рычагом и располагаются над ними на двери.

(Обратно вверх)

Накладка дверной ручки

Большая декоративная пластина, закрывающая любое отверстие в двери с прикрепленной ручкой или рычагом.

(Вернуться к началу)

Поворот двери

Направление, в котором открывается дверь, стоя на снаружи .

Если вы стоите снаружи двери и отталкиваете ее от себя , чтобы открыть, это НА КАЧАНИИ .

Если вы стоите снаружи двери, и вы тянете ее на себя , чтобы открыть, это НАРУЖНОЕ .

(Вернуться к началу)

Толщина двери

Фактическое измерение физической толщины вашей двери.

(Вернуться к началу)

Двойной цилиндр

Для замков с двойным цилиндром требуется ключ, чтобы запирать/отпирать дверь снаружи и внутри. Функция двойного цилиндра является опцией для дверных замков, таких как врезные засовы и наборы входных дверей. Двойные цилиндровые замки обычно не рекомендуются, потому что они затрудняют выход из дома в случае чрезвычайной ситуации.

(Вернуться к началу)

Заглушка (пара)

Заглушка представляет собой пару ручек, не имеющих функций фиксации или блокировки. Они монтируются на поверхность двери просто для того, чтобы дать двери ручку, чтобы открыть ее. Пары-пустышки обычно используются для неактивной двери в комплекте с двойной дверью и других дверей, которым нужны ручки с обеих сторон, но нет функции запирания или блокировки.

(Вернуться к началу)

Манекен (одиночный)

Одна ручка-пустышка указывает на одну ручку, которая не имеет функции фиксации или блокировки. Он монтируется на поверхность двери просто для того, чтобы дать двери ручку, чтобы открыть ее. Одиночные ручки-пустышки обычно используются на дверях шкафов, двустворчатых дверях или других дверях, где необходима одна ручка, но нет функции запирания или блокировки.

(Вернуться к началу)

Краевое отверстие

Отверстие, просверленное в кромке двери и соединяющее край двери с большим основным отверстием.

(Вернуться к началу)

Лицевая панель

Лицевая панель представляет собой небольшой прямоугольный кусок металла, который окружает дверную защелку на краю двери.

(наверх)

Отделка

Цвет дверной фурнитуры. Большинство аппаратных средств имеют различные цвета отделки на выбор. Финиш наносится в качестве защитного покрытия.

(Вернуться к началу)

Функция

Функция вашей дверной фурнитуры относится к тому, какие механизмы используются и как они работают в вашей фурнитуре. Внутреннее оборудование, такое как дверные ручки и дверные рычаги, доступно в проходных, уединенных или фиктивных функциях. Внешнее оборудование, такое как засовы и входные группы, бывает одноцилиндровым и двухцилиндровым. Дверные ручки и рычаги также могут иметь функцию ключа.

(Вернуться к началу)

Вручение

Иногда требуется, чтобы вы знали «вручение» дверной ручки, чтобы указать, в каком направлении ручка поворачивается или работает. Вручение должно быть определено для каждой двери. Вам часто нужно знать правила передачи, если вы заказываете дверной рычаг, ручку входной двери или набор врезных замков.

Ручки могут быть либо «Левая», либо «Правая».

Для определения передачи:

1. Встаньте снаружи двери. Например, если вы получаете передачу для парадной входной двери вашего дома, встаньте снаружи всего дома; если вам вручают дверь в ванную, встаньте снаружи ванной; для спальни стоять вне спальни; и так далее.

2. Стоя лицом к двери, посмотрите, с какой стороны расположены петли.

«Левая» = Петли находятся на левой стороне двери.

«Правая рука» = Петли находятся на правой стороне двери.

Вот так!! Не обращайте внимания, в какую сторону открывается дверь.

Используйте приведенную ниже диаграмму в качестве дополнительной помощи для определения передачи.

(Вернуться к началу)

Неактивная дверь (в двустворчатой ​​двери)

Дверь в двустворчатом комплекте, которая не содержит защелки, но вместо этого запирается болтами сверху и снизу чтобы он оставался неподвижным в закрытом состоянии. Эта дверь получает защелку или болт активной двери.

(Вернуться к началу)

Соединительное устройство

Устройство, которое может быть собрано в набор для входа, который позволяет одновременно отсоединять засов и нижнюю защелку простым движением ручки. Ваша дверь откроется с помощью этого единственного действия, в отличие от обычных двух действий, когда сначала отпирается верхний засов, а затем открывается ручка.

(Вернуться к началу)

Косяк

Дверная рама, к которой крепятся дверные петли и окружает дверь, когда она закрыта.

(Вернуться к началу)

С одинаковым ключом

Параметр ключа, указывающий, что вы хотите, чтобы ВСЕ цилиндры в вашем заказе управлялись одним и тем же ключом.

(Вернуться к началу)

С разными ключами

Параметр ключа, указывающий, что вы хотите, чтобы цилиндр для одного конкретного дверного замка работал с собственным уникальным ключом.

(Вернуться к началу)

Ключи

Параметр для дверных замков, таких как засовы или наборы ручек входной двери, используемый для указания того, как цилиндр в замке должен быть закрыт ключом. Варианты ключей набираются одинаково или по-разному.

(Вернуться к началу)

Ручки или рычаги с ключом

Ручки или рычаги с цилиндром на внешней стороне, которые можно запирать/отпирать ключом. На внутренней стороне есть поворотная ручка для управления функцией блокировки. Дверные ручки и рычаги с ключом часто сочетаются с засовом, установленным над ним для лучшей безопасности.

(Вернуться к началу)

Защелка

Пружинный механизм со скошенным «язычком», который проходит от края двери до дверного косяка и удерживает дверь в закрытом состоянии, когда она закрыта.

(Вернуться к началу)

Врезной замок

Наиболее надежная форма входного комплекта, сочетающая две функции запирания и запирания в одном большом врезном замке. Врезные замки требуют специальных инструментов и методов подготовки дверей, которые часто должны выполняться профессионалами. Эта специальная обработка двери позволяет установить в дверь толстый врезной замок для максимальной защиты.

Вот образец чертежа врезного замка.

(Вернуться к началу)

Проход (Функция)

Функция внутренних дверных ручек для дверей общего доступа, для которых требуется функция защелки, но не функция блокировки. Обычно используется для дверей прихожих, дверей шкафов, дверей прачечных и т. д. стена. Любая стандартная дверь может быть использована в качестве карманной двери. Карманные двери используются для освобождения пространства в помещении за счет устранения необходимости сохранять зазор для действия распашной двери.

(Вверх)

Конфиденциальность (Функция)

Функция внутренних дверных ручек для использования на дверях частных комнат, для которых требуется защелка и простая функция блокировки. Обычно используется для дверей спален, дверей ванных комнат и т. д.

(Вернуться к началу)

Розетка

Декоративная задняя пластина, прикрепленная к дверной ручке или рычагу, которая закрывает отверстие в двери.

(Вернуться к началу)

Одноцилиндровый

Дверные замки с одним цилиндром требуют ключа для запирания/отпирания двери снаружи; и иметь поворотный механизм внутри, чтобы запирать/отпирать дверь. Одноцилиндровая функция является опцией для таких замков, как врезные ригели и входные группы. Поворотная кнопка внутри позволяет легко выйти в случае чрезвычайной ситуации.

(Вернуться к началу)

Раздельная отделка

Когда внешняя часть дверной фурнитуры имеет другой цвет отделки, чем внутренняя часть. Чтобы обозначить раздельную отделку, всегда сначала обращайтесь к цвету внешней отделки.

Правильные обозначения следующие: Внешняя отделка X Внутренняя отделка

Пример: Матовый никель X Полированная латунь — указывает, что внешняя отделка будет матовым никелем, а внутренняя отделка — полированной латунью.

(Вернуться к началу)

Ответная планка

Металлическая пластина, установленная на дверном косяке, которая принимает защелку или ригель от двери.
