Оконные проемы в кирпичной кладке: как перекрыть, подробная инструкция

Обновлено:

04.04.2019

Всем известно, что сохранение тепла в доме очень часто зависит именно от окон. Все новые здания строятся с использованием современных сберегающих тепло окон. От правильного их возведения зависит, насколько тепло и комфортно будет в новом доме. Оконные проемы в кирпичной кладке должны быть заранее продуманы и просчитаны, все размеры отражены в чертежах проекта возводимого здания.

Сохранение тепла в доме во многом зависит от того, насколько правильно установелены окна.

Устройство всех оконных конструкций в кирпичных стенах нужно делать с большой тщательностью и с обязательным соблюдением всей технологии.

Инструмент, необходимый, чтобы провести устройство оконных проемов в кладке из кирпича:

1. Отвес.
2. Кельма каменщика.
3. Молоток каменщика.
4. Уровень брусковый.
5. Шнур каменщика.
6. Расшивка.
7. Правило.
8. Гидроуровень.
9. Рулетка и складной м.
10. Шабровка.
11. Порядовка.
12. Угольник.
13. Ящик каменщика.

Кладка оконных проемов в кирпичной стене

Часто бывает, что строители начинают проводить монтаж пластиковых окон на нижних этажах дома, тогда как каменщики только заканчивают кладку и обустройство оконных проемов на верхних этажах. При этом не допускаются отклонения в размерах проема от существующих чертежей даже на 1 см.

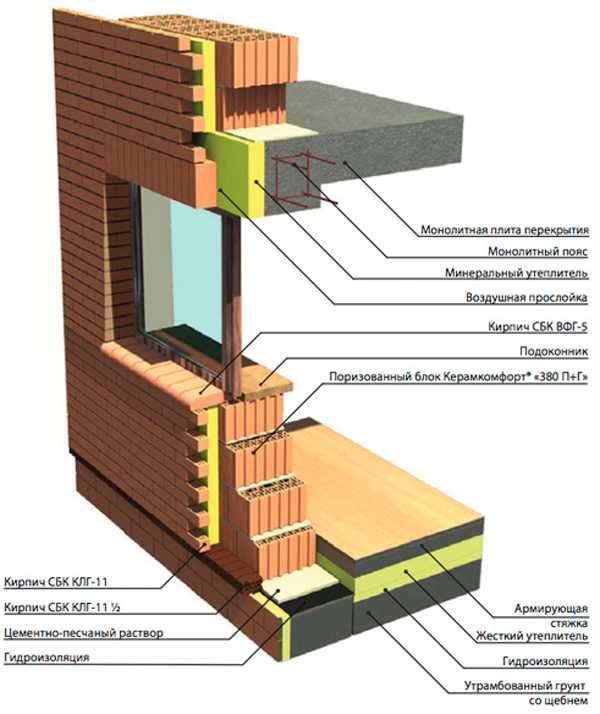

Для хорошей теплоизоляции в оконном проеме облицовочная кладка фасада делается с выступом¼ кирпича относительно черновой кладки (выступ под окна). Поэтому, чтобы не промахнуться с размерами, нужно иметь представление о том, как проводится устройство стеклопакета в оконный проем.

Перемычки:
1. Железобетонные
2. Из стального профиля или уголка.
3. Клинчатая кирпичная.
4. Арочная кирпичная.

Окна обычно делают после двух комплектов пятирядной кладки, а под подоконником должен быть еще тычковый ряд. Таким образом, окно открывается где-то на 14-м ряду кладки из кирпича. Во время укладки стены, в которой будет находиться оконный проем, каменщику необходимо сразу взять на заметку размеры в чертежах. Кладка первого ряда облицовки должна производиться так, чтобы все края проема совпадали с вертикальным швом стены или выходили под середину кирпича.

Ширину проема нужно делать чуть шире, чем указано в чертежах по высоте проема. Ни в коем случае их нельзя делать уже. Подогнать высоту проема можно, регулируя толщину шва.

Для перекрытия оконных проемов обычно используют 120-й уголок. Он заранее выпиливается по размеру (при этом нужно оставить захват около 10 см) и окрашивается. Устройство уголка производится по уровню строго горизонтально. Для этого нужно, чтобы облицовочная кладка всех рядов располагалась также строго горизонтально.

Часто при строительстве коттеджей делают окна с полукруглыми, арочными и даже круглыми формами. Кладка таких конструкций требует высокой квалификации исполнителя.  Для перекрытия оконных проемов используют металлические уголки, самодельные или уже готовые бетонные перемычки и монолит по месту.

Что делать, если стена уже возведена, а вы решили сделать еще одно окно? А может, вам захотелось сделать перепланировку в квартире и устроить окошко в кирпичной стене между двумя комнатами? Выход есть. Окошко можно сделать и в таких случаях.

Инструмент, необходимый при создании оконных проемов в уже существующей кирпичной стене:

• молоток;
• лом;
• пика;
• кувалда;
• отбойный молоток;
• болгарка;
• перфоратор;
• треугольник;
• строительный уровень;
• рулетка;
• маркер.

Этапы установки оконных проемов в готовой стене

Этап 1. Разметка

Сначала устанавливается и закрепляется перемычка, потом пробивается остальная часть стены.

Все дверные и оконные проемы в стене нужно начинать с нанесения разметки. Для этого, используя большой треугольник, необходимо поставить точки для всех отверстий и перемычек будущего здания. Если окно делается в наружной стене, то разметку тоже лучше осуществлять снаружи. Нужно помнить, что самый верхний край перемычки нужно располагать в нижнем ряду кладки из кирпича. После этого с каждого края перемычки нужно добавить около 15 см для закрепления ее опорами. В качестве перемычки над проемами нужно использовать стальные прокатные профили или железобетонные балки.

Этап 2. Монтаж опоры
Все регулируемые опоры кладутся на расстоянии 60-80 см от стены. После этого на опоры кладется деревянный брус, который необходим для распределения нагрузки.

Этап 3. Подготовка стены
На наружной стороне стены отмечаются положения балок. Далее следует просверлить стену так, чтобы была возможность перенести отметки для шпилек на внутреннюю стену. Работа производится с обеих сторон кирпичной стены.

Этап 4. Устройство шпилек
Шпильки вставляются в сквозные отверстия. С обеих сторон они должны одинаково выступать. Затем выступы (шпильки) подпираются регулируемыми опорами с двух сторон. Вся опорная конструкция фиксируется при помощи гвоздей. Гвозди нужно забить в опорные доски и шпильки.

Этап 5. Разборка кирпича
С помощью молотка и зубила стена очищается от штукатурки до тех пор, пока кирпичная кладка не будет обнажена в пределах всей площади проема. С каждой из сторон нужно прибавить примерно по 2-3 см. В том месте, где будет располагаться перемычка, можно осторожно начинать разбирать кирпичи. После этого вставляется балка.

Обрамление проема желательно закрепить при помощи металлических уголков и пластин.

Этап 6. Прочистка
Аккуратно снимается первый слой кладки, который находится под перемычками. Работа проделывается с обеих сторон. После этого можно очень осторожно освободить остальную часть проема от кирпича. Все выступающие части кирпича нужно отколоть. Для того чтобы сделать края проема сразу ровными (для уменьшения в дальнейшем трудоемкости при обработке), необходимо после монтажа перемычки болгаркой сделать пропил.

Этап 7. Монтаж и устройство окон
После того как оконные проемы в стене выполнены, можно приступать к монтажу окон и последующей отделке.

Иногда возникает и обратная ситуация, когда оконный проем, наоборот, нужно заложить. Из инструмента в этом случае понадобится:

1. Ведро для замеса раствора.
2. Строительный миксер или дрель со специальной насадкой-венчиком.
3. Строительный мастерок (кельма).
4. Строительный уровень.
5. Щетка для грунтовки.

Этапы перекрытия оконного проема

При заделке оконного проема, не забывайте про теплоизоляцию.

1. Замес раствора (лучше делать погуще, чтобы он сильно не растрескивался).
2. Очистка поверхности от пыли и прочих загрязнений.
3. Грунтовка поверхностей.
4. Кладка кирпича (для экономии кирпич можно класть на ребро).
5. Задувание щелей строительной пеной.
6. Укладка сверху листов пенополистирола.
7. Отделка.

Необходимо помнить, что, делая перепланировку квартиры или дома, каждый неправильно выполненный проем приводит к деформации окна и стены, а также нарушает конструкцию дома и даже может привести к обрушению части дома.

Укрепление оконного проема

Без окон домов не бывает, ну, может быть за каким-то редким исключением. Недаром говорят: «Оконце маленькое, а в него все видно!» Благодаря окнам у нас есть связь с внешним миром, они способствуют попаданию солнечного света и притоку свежего воздуха в помещение, являются украшением здания.

Поэтому, когда дело доходит до ремонта, который подразумевает перепланировку жилого или нежилого помещения, иногда он сопровождается устройством нового или расширением уже имеющегося оконного проема. Особенно часто такие работы проводятся в кирпичных зданиях, построенных еще в первой половине прошлого века по индивидуальным проектам с затрагиванием фасадной стены.

Поскольку устройство оконного проема в несущей стене считается перепланировкой, то осуществляют данное мероприятие по заранее подготовленной и согласованной в жилищной инспекции проектной документации, в которой четко расписана вся последовательность работ – от резки проема для окна до его последующего укрепления металлопрокатом.

Последнее обстоятельство крайне важно в процессе выполнения ремонтно-строительных работ: при демонтаже намеченного фрагмента целостность стены нарушается, и в дальнейшем она может деформироваться, что приведет к обрушению здания либо какой-то его части. Чтобы подобного не допустить, специалисты осуществляют мероприятия по укреплению оконного проема металлоконструкцией.

Проект перепланировки с устройством оконного проема:

Перечислим основные этапы работы по устройству и укреплению оконного проема:

1. Подготовка и согласование проектной документации в Мосжилинспекции.
2. Разметка и резка оконного проема.
3. Укрепление проема при помощи металлических профилей согласно проекту перепланировки.

Проект перепланировки должен содержать:

• Чертежи оконного проема.
• Схему штраб проема.
• Схему рамы обвязки проектируемого проема.
• Ведомость расхода металла: указывается число, размеры, масса и сечения используемых профилей.
• Технические требования по устройству проема, условия и последовательность работ.

Создание проема для будущего окна – сверхответственное дело, выполнение которого должно вестись в соответствии с действующими строительными и санитарными нормами. Поэтому произведением расчетов и выполнением всех мероприятий по устройству и укреплению оконных проемов должны заниматься только квалифицированные специалисты из организации с допуском СРО на проведение строительно-монтажных работ.

Чтобы все мероприятия по укреплению прошли без лишних сложностей, важно при резке стены получить идеально ровные края проема. На сегодняшний день единственной технологией, позволяющей добиться такого результата, является алмазная резка. Это самый удобный способ создания оконных проемов, который применяется в работе с различным, даже сильной армированным строительным материалом. Резка алмазным инструментом характеризуется высокой точностью и скоростью, низким уровнем вибрации и шума, экологичностью и получением абсолютно ровного среза, не требующим дополнительной шлифовки.

Самый лучший вариант – заказать в компании «СпецСтройМонтаж» комплекс услуг, включающий алмазную резку оконного проема и его укрепление металлоконструкцией. В этом случае можно быть уверенным в высоком качестве и аккуратности выполненных работ.

Наша компания располагает необходимым современным оборудованием по алмазной резке, квалифицированным персоналом, имеет необходимые разрешительные документы и соответствующие лицензии.

Особого внимания требует укрепление оконного проема в кирпичной стене. Поскольку кирпичная кладка по сравнению с монолитной железобетонной стеной обладает меньшей прочностью, в момент резки она может рассыпаться. По этой причине еще до начала работ над будущим проемом монтируют перемычку для укрепления стеновой конструкции: с обеих сторон штробят часть стены и в образованные ниши укладывают пару швеллеров. В металлических профилях предварительно просверливают отверстия, через которые швеллеры между собой скрепляются шпильками, а образованную после укладки полость между металлом и кирпичом зачеканивают цементным раствором.

В панельном или монолитном доме вырезанный оконный проем обрамляется сваренными между собой швеллерами или уголками, которые крепятся к стене при помощи анкеров.

Установка полнорамного сменного окна: как зашпаклевать оконный проем в существующей кирпичной стене

Майк Слогатт: Я измеряю центр, кирпич к кирпичу, потому что хочу, чтобы отделка снаружи была ровной. Так что я возьму центр кирпича к кирпичу, а не внутреннюю рамку.

Рассказчик: Майк сужает отверстие, заколачивая запас, вырванный из 2х4.

Майк: Хорошо, я сделал черновое отверстие, которое нам нужно для окна. Но мне нужно вернуть обшивку к этому грубому отверстию. Часть нашей стратегии управления водными ресурсами заключалась в том, чтобы иметь возможность получить эти 3,5 дюйма или около того, чтобы я вставил 1 дюйм и поверх этого наклеил гидроизоляционную ленту, чтобы установить новую дренажную плоскость, которая будет заправлена ​​за существующий атмосферный барьер. Будет перекрытие, что должно дать нам хорошее управление водными ресурсами.

Это обшивка, которую я собираюсь установить. Поскольку я не смогу наклеить на него какую-либо прошивающую ленту после ее установки, я сначала надену прошивочную ленту. Я оставляю немного подложки на обшивке, чтобы можно было просунуть под нее мой алюминий и установить дренажную плоскость. Может быть трудно снять подложку с мигающей ленты. Вот хитрость: возьмите лист бумаги и переверните его большим пальцем. Затем бумага отделится от ленты. Это очень просто. Я использую эту мигающую ленту, потому что она очень тонкая и имеет агрессивную липкость. Это не создаст слишком много. Когда я вставляю окно, зазоры очень тугие. Вот почему мне нравится тонкая мигающая лента. Подгибаю лишнее по краям. Теперь я могу прибить обшивку на место.

Рассказчик: С помощью 10-дюймового ножа для гипсокартона Майк уговаривает заплату обшивки с его сверкающей лентой за барьером от непогоды дома из войлочной бумаги. Он не торопится, чтобы не порвать старый войлок.

Майк: У меня здесь немного мятый защитный слой, поэтому я хочу убедиться, что смогу вставить лезвие для гипсокартона и защитить защитный барьер, когда доска входит. Таким образом, я Получится хорошее перекрытие. Вся идея состоит в том, чтобы не повредить существующий атмосферостойкий барьер, чтобы обеспечить хорошую непрерывность, чтобы вода могла стекать вниз и наружу. Сверху находится погодозащитный барьер, а за ним проходит гидроизоляционная лента. Это первый уровень защиты.

Мне не нужно предварительно прошивать здесь нижнюю часть, потому что у меня есть к ней хороший доступ. Так что я просто поставлю его на место и прижму. Я отклею головной убор, потому что он будет скользить за барьером от непогоды уже на доме. У меня есть только 3-дюймовая лента, поэтому я сделаю здесь пару слоев. Это поможет защитить эту древесину в случае, если вода попадет за кирпич. Я оставляю подложку на половине ленты, чтобы обеспечить интеграцию; Я смогу достать гидроизоляционную ленту под подоконником. Опять же, я всегда держу воду, направляющуюся за пределы дома. Вот что действительно важно. Не забудьте просунуть головной убор за атмосферостойкий барьер, чтобы он был красивым и плотным. Прибить все это дело.

Теперь я хочу взять кусок алюминия, который я вырезал, и надеть его поверх пропила, который я сделал ранее с помощью шлифовальной машины, чтобы я мог нанести на подоконник слой защиты от непогоды. У меня есть пролом в защитном барьере прямо здесь, поэтому я просовываю алюминий за защитным барьером и поверх того, что внизу. Сейчас я его прошил. Вода может спуститься вниз, и она будет поверх этого барьера от непогоды. Сделайте то же самое с другой стороны. Это наша запасная система на случай, если вода попадет за окно.

Производитель окон хочет, чтобы я установил заднюю заслонку сзади подоконника, чтобы вода, попадающая под окно, сдерживалась и вытекала наружу. Чтобы выполнить это требование, я беру кусок виниловой окантовки для стен и наклеиваю на него половину куска гидроизоляционной ленты, чтобы закрепить его на подоконнике. Сверху я наклеил еще изоленты, чтобы вода не попала в дом. Я устанавливаю кусок гибкой гидроизоляционной ленты внизу, чтобы можно было вставить ее одним куском. Когда вы вставляете мигающую ленту в угол, убедитесь, что она плотно прилегает к стене.Угол 0 градусов. Вы не хотите его крутить. Проблема в том, что окно зацепится за него на входе и порвет оклад — вы не получите хорошей гидроизоляции. Прикрепите его очень хорошо к задней перемычке, которую мы сделали, и снимите защитную ленту с этой стороны, равномерно надавите на угол и согните ее по кругу. Используя мой шпатель, я могу засунуть это за старый барьер от непогоды. Затем сделайте другую сторону. Это немного сложно: используйте шпатель, чтобы толкнуть его и спрятать прямо за барьером от непогоды. Чтобы покончить с этим, опустите погодный барьер и оставьте его позади, установив еще одну дренажную плоскость.

Мы сделали все возможное, чтобы управлять водой так, чтобы она оставалась за пределами погодного барьера, который находится на доме. Следующее, что нужно сделать при установке окна, — это интегрировать верхнюю часть, но мы сделаем это с окладом.

Теперь, когда система оклада настроена и готова к работе, пришло время установить окно всухую.

Brick Math: добавление и удаление окон и дверей из вашей стены.

Давайте покажем вам, как мы можем превратить 1 отверстие в 2; 3 в 1; или 4 ни в одну. У вас есть кирпичная, блочная, каменная или другая каменная стена, из которой вы хотели бы добавить или убрать окно или дверь? Звучит как большое дело, перемещение окон, удаление дверей или добавление проемов. Это не. Позвольте мне рассказать вам о некоторых услугах, которые мы предлагаем, и о том, что они влекут за собой, а также о примерных затратах.

+ Добавление

Кому не нравится хорошо освещенная комната? Добавить окно в кирпичную стену, конечно, легче сказать, чем сделать. Это, однако, не делает это невозможным или очень трудным.

• Почему это просто: Добавление окна в кирпичную или каменную стену создаст много дополнительного полезного материала, который можно использовать для создания цельного дополнения к кирпичной стене. Подбор кирпича старого стиля или состаренного камня иногда может быть самой сложной частью реставрации кирпича.
• Почему это сложно: Добавление окна в кирпичную стену требует немного большего, чем просто «готовность к действию». Существует достаточный объем необходимых знаний о несущей способности стальных перемычек / углового железа и кирпичных / каменных арок. Эту работу определенно лучше доверить профессионалу. <—  Это мы.
  • Расходы, связанные с открытием:
    • Чем больше отверстие, тем больше затраты.
    • Добавление окна потребует добавления стальной перемычки или кирпичной арки, чтобы выдержать вышеуказанный вес.
    • Снос нужной зоны открытия.
    • Стартовая цена около 800 долларов за проем 36″ x 48″ (цена указана только за открытие, без окна)

— Удаление или удаление

Иногда кажется, что окно или дверь просто не нужны.

• Почему это просто:  Это не требует такого обдумывания или планирования, как Добавление открытия. Не нужно поднимать тяжелую сталь или строить кирпичные арки, существующая перемычка может оставаться в стене.
• Почему это сложно:  Как упоминалось ранее, подгонка кирпича иногда может быть самой сложной частью этой работы, кроме этого, единственное, что остается сделать, это вырезать или «зуб» по бокам и начать укладку для плавное вычитание существующей двери или окна.
  • Сопутствующие расходы:
    • Материал: кирпич и раствор
    • Труд: Кирпич и раствор относительно недороги. Однако время стоит дороже.
    • Стартовая цена около 600 долларов за проем 36″ x 48″ (включая удаление существующего окна или двери)

+=-Увеличение, уменьшение и перемещение

Разве это окно не выглядело бы лучше всего на несколько дюймов вправо или влево? А, может быть, его нужно сделать немного больше? Сделать меньше? Снизьте немного, Нет, поднимите немного. Это ваш дом, позвольте нам помочь сделать его своим.

• Почему это просто:  Н/Д
• Почему это сложно:  Н/Д
  • Сопутствующие расходы:
    • Уменьшение размера будет иметь те же затраты, что и удаление окна или двери.
    • Увеличение или увеличение проема потребует тех же затрат, что и добавление проема.
    • Перемещение окна может иметь одну или обе связанные затраты.
