Что такое саморез

Что необходимо знать при проектировании соединительных элементов

Самонарезающие винты, возможно, являются наиболее популярной формой резьбового соединения, широко используемого во всех сферах индустрии. Вместе с тем, опыт показывает, что технические знания о таких изделиях очень малы или вообще отсутствуют у российских инженеров. Материал этой статьи дает общее представление о наиболее распространенных существующих видах винтов по сферам их применения.

Что такое самонарезающие винты?

Самонарезающий винт – это крепежное изделие, состоящее из головки и стержня со специальной наружной резьбой, образующей внутреннюю резьбу в отверстии как минимум одной из скрепляемых деталей. Самонарезающие винты предназначены для нарезания собственной резьбы в ответной детали посредством вкручивания в материал. Нет необходимости создавать винтовую резьбу в предварительно просверленном отверстии, так как самонарезающий винт выполняет эту работу в процессе привинчивания.

Самонарезающие винты, как правило, изготавливаются из углеродистой стали или нержавеющей стали с головкой различного типа, такой как скругленная (полусферическая) головка и потайная головка. Крупные инжиниринговые крепежные компании во всем мире ежегодно патентуют различного рода специализированные типы головок и резьб, имеющих своё применение. Очень часто они по своей сути являются модификациями стандартных элементов, освоенных производителями ранее.

В чем разница между самонарезающим и самосверлящим винтом?

Следует понимать разницу между самонарезающими и самосверлящими винтами. Самонарезающие винты при вкручивании формируют нить резьбы в ответной детали, но, как правило, не предназначены для создания собственных отверстий. Иными словами, они в большинстве случаев требуют предварительного засверливания. Однако при использовании с определенными мягкими материалами, такими как древесина и некоторые пластмассы, самонарезающие винты успешно прорезают отверстие при ввинчивании, одновременно формируя необходимую резьбу. Самосверлящие винты сверлоконечны, т.е. отличаются встроенным сверлом на кончике винта.

Виды саморезов

По своему назначению, винты можно условно разделить на:

• винты по бетону
• винты по металлу
• винты для пластика
• винты по дереву

Винты по бетону

Самонарезающие винты по бетону являются отличным примером практического применения самонарезающей винтовой технологии.

Широко применяются для прикрепления различного рода деталей к бетону, кирпичной кладке с плотной структурой, природному камню, обеспечивая простое механическое соединение. Использование таких винтов

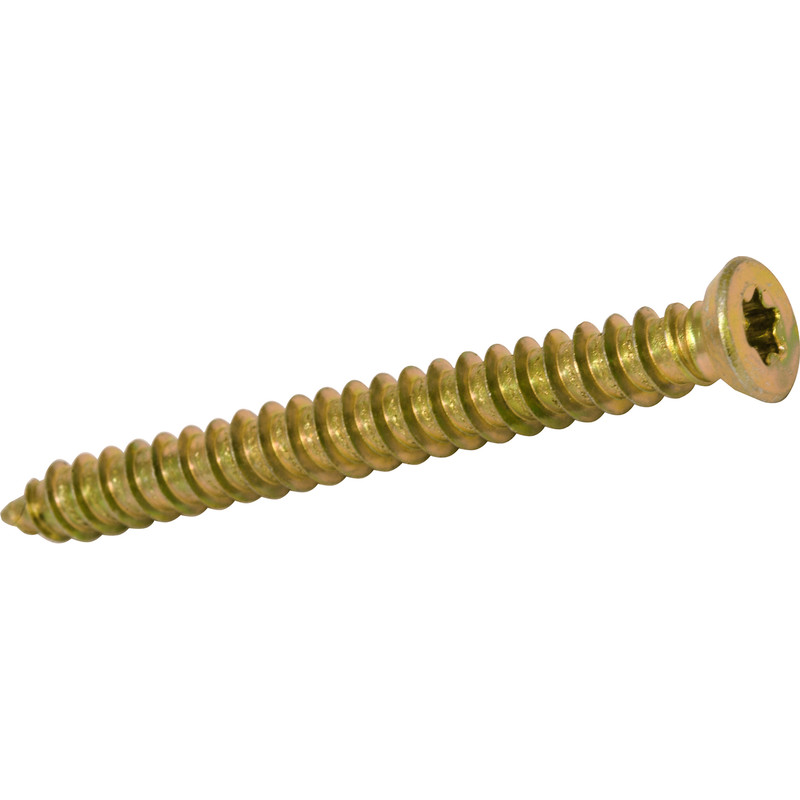

Рисунок 1. Шуруп образующий резьбу в бетоне

требует, чтобы в основании было просверлено предварительное отверстие, как правило, ударным способом. Затем шуруп по бетону, нарезая свою собственную резьбу, вкручивается. Резьба по бетону специфична, различаются подходы формированию ее геометрии (накатке) для достижения наиболее высокой эффективности крепления. Известные на рынке бренды с собственными патентованными резьбами в области данной технологии – это MULTI-MONTI®, TOGE® и другие.

Винты по металлу

При использовании самонарезающих винтов по металлу почти всегда требуется предварительное засверливание отверстий.

Твердость металлического основания должна учитываться при использовании самонарезающих винтов. Если твердость самонарезающего винта (surface hardness) будет существенно ниже, чем металлического материала, в который он вкручивается, это может повредить резьбу и привести к

Рисунок 2. Резьба винтов для листового металла

ненадежному закреплению. Геометрия саморезов по металлу (Рис. 2) нормирована в системе стандартов, имеющих статус международных. Более подробно об ее особенностях остановимся в отдельной статье.

Винты для пластика

Пластмасса, несмотря на относительную мягкость, чаще всего неподатливый материал и поэтому склонный к хрупкости и растрескиванию. В таких случаях важно просверливать в пластиковом основании отверстие требуемого диаметра для самонарезающего винта.

В то время как стандартные самонарезающие винты подходят для большинства пластмасс, существуют специально разработанные для таких материалов, имеющие более выраженный гребень, заостренные резьбы (Рис. 3). Специальные резьбы позволяют получить относительно более прочное крепление, устойчивое на вырыв и менее восприимчивое к срезанию резьбы.

Рисунок 3. Резьба винтов для пластика

Винты по дереву

Использование самонарезающих винтов для крепления в мягких породах древесины не требует сверления предварительных отверстий.

Однако деревянный брус, пиломатериалы, клееная древесина, многослойные CLT-панели или конструкционные композитные пиломатериалы

Рисунок 4. Самонарезающий винт по дереву

толщиной менее 7d, а также порода, чувствительная к раскалыванию, должны быть предварительно засверлены, чтобы снизить риск образования трещин. Здесь еще важно учитывать материал винта, так как влага в древесине может причинить коррозию. Поэтому рекомендуется использовать самонарезающие винты из нержавеющей стали или с покрытием достаточной коррозионной стойкости.

Обратившись в наш инженерный центр, Вы сможете получить полноценную консультацию по проектированию крепежа, его подбору по силовым характеристикам и необходимой толщине антикоррозионной защиты.

Самонарезающий винт TERMOCLIP EDS-C, 6,3*70 мм (1200шт/уп)

Самонарезающий винт TERMOCLIP EDS-C применяется для механической фиксации тепло- и гидроизоляционных материалов к несущему основанию кровли из бетона и кирпича.

Монтаж:

• Зоны влияния ветра и расчет воздействий на единицу крепления устанавливают на основе расчета механического крепления теплоизоляционного и/или гидроизоляционного материала к основанию согласно PN-EN 1991-1-4:2008 или DAFA м2.01;
• При установке в бетонное основание, предварительное бурение отверстий производят с помощью инструмента мощностью не менее 650 Вт. Отклонение инструмента от оси сверления к поверхности основания кровли должно быть не более 2°. Оптимальный диаметр просверленного отверстия должен составлять от 5 до 5,5 мм;
• При креплении в бетонное основание глубина отверстия должна превышать глубину анкеровки не менее, чем на 15 мм. В этом случае сопутствующие отходы бурения (бетонная крошка) не мешают правильному монтажу;
• Момент затяжки соединения при монтаже EDS-C подбирается опытным путем для каждого типа крепежа на соответствующем основании кровли. Скорость вращения шуруповерта не должна превышать 600 об/мин. Глубина погружения краевой зоны опорной поверхности держателя в изолирующие слои не должна превышать 1,5 мм относительно исходного состояния тарельчатого держателя.

Преимущества винта EDS-C 6,3:

• Полусферическая голова самосверлящего, самонарезающего самореза увеличенного диаметра – 9,6 мм;
• Повышенная глубина посадочного места под инструмент Torx 30;
• Повышенный класс прочности (8. 8)– поверхностная закалка, мягкое ядро крепежа;
• Самостопорящая двухвитковая резьба – увеличение скорости монтажа;
• Точное, быстрое сверление – экономит время установки;
• Износостойкое антикоррозионное покрытие 15 циклов Кауштерних.

Информация о производителе:
Производитель	TERMOCLIP
Страна производства	Россия
Артикул	212001
Серия	EDS-C
Технические характеристики:
Диаметр, мм	6,3
Категория	Самонарезающий винт
Материал основания	Монолитный бетон
Материал	Углеродистая сталь
Длина, мм	70
Количество в упаковке, шт	1200
Информация о товаре
Вес	13. 20кг

Шурупы по бетону и каменные шурупы — Саморезы

Шуруп по бетону JC2-KB Plus 8

Химические анкеры

Вкручиваемый анкер с шестигранной головкой с фланцем

Просмотр

— Шестигранная головка с комбинированной шайбой.

Шуруп по бетону JC2-KB Plus 10

Анкерный болт

Вкручиваемый анкер с шестигранной головкой и фланцем

Просмотр

— Шестигранная головка с комбинированной шайбой.

Шуруп по бетону JC2-KB Plus 14

Анкерный болт

Вкручиваемый анкер с шестигранной головкой и фланцем

Просмотр

— Шестигранная головка с комбинированной шайбой.

JC6-KB

Саморезы по кладке

Просмотр

A4 Биметаллический винт из нержавеющей стали с шестигранной головкой по бетону с допуском Option One для бетона с трещинами / без трещин.

4H Углеродистая сталь

Саморезы по кладке

Просмотр

— Сталь углеродистая.

— Синяя оцинкованная поверхность.

— пилотное отверстие 5 мм.

— Стальные скобы для бетона или полнотелого кирпича/блока.

FBS R 6.3

Крепеж для плоской кровли

Для крепления кровельных мембран к бетону

Просмотр

— Сталь углеродистая.

— Пуговичная головка (низкий профиль).

— пилотное отверстие 5 мм.

— Для древесины обратно в кирпичную кладку.

FPS E 8.0

Крепеж для плоской кровли

Кровельная мембрана на газобетоне

Просмотр

— Нержавеющая сталь А4.

— Саморез для крепления к кладке.

— Не требуется пилотного отверстия в газобетоне.

— Может использоваться вместе с промывочной машиной для труб ECOtec.

BS R 6.3

Саморезы по кладке

бетон, бетонные блоки и кирпич

Просмотр

— Сталь углеродистая.

— пилотное отверстие 5 мм.

— Стальные скобы для крепления к бетону или полнотелому кирпичу/блоку.

JC2-ST

Саморезы по кладке

Анкер-шуруп с потайной головкой

Просмотр

Область применения

• Фасадные подмости, брусья, кабельные стойки
• Временное крепление, полки, поручни

JC2-IT

Саморезы по кладке

Шестигранная головка с внутренней резьбой M8/M10

Просмотр

Область применения

• Кронштейны для труб
• Профильные рейки

BA-V-Plus

Анкерный болт

Оцинкованная сталь

Просмотр

Область применения

Для заделки в бетон с трещинами и без трещин ≥ C20/25

Свойства

Оцинкованная сталь

Допущено для бетона, опция 1

Шуруп по бетону JC2-FR

Саморезы по камню

Фасадные леса

Просмотр

Шуруп по бетону JC2-KB

Анкерный болт

Ввинчивающийся анкер для использования в сухих помещениях

Просмотр

— Шестигранная головка с комбинированной шайбой.

JBS-R-EcoTek

Саморезы по кладке

Регулируемый крепежный элемент

Просмотр

JBS-R-7_5

Саморезы для кладки

Stogo dangų tvirtinimui prie betoninių konstrukcijų

Просмотр

Анкер для каменной кладки Bi-Met

Самонарезающие шурупы для кладки

Просмотр

— Биметаллическая нержавеющая сталь.

— пилотное отверстие 6 мм.

— Стальные скобы для бетона или полнотелого кирпича/блока.

Саморезы по бетону | Из винтовых заводов-Prince Fastener

Самосверлящий шуруп Prince для крепления имеет коэффициент сверления, который откладывает отдельные операции сверления и нарезания резьбы для более быстрой и экономичной установки.

получить бесплатное предложение

Информация о продукте

Что такое самонарезающие винты по бетону

Самонарезающий винт называется «САМОсверлящий винт» или «саморелящий винт»; северные китайцы называют это «винтом с ласточкиным хвостом». Его стандарт реализации — GB/T 15856.1-2002, немецкий стандарт DIN7504N-1995, японский стандарт JIS B 1124-2003.

Этот тип шурупа имеет хвостовую часть сверла, кончик похож на спиральное сверло, поэтому он и назван. Во время сборки винт может сам высверливать центральное отверстие, а затем с помощью соседней резьбовой части выдавливать соответствующую резьбу в отверстии на держателе, поэтому он называется самосверлящим и самонарезающим. винт.

Категории саморезов по бетону в зависимости от назначения и формы

1. Самосверлящие и самонарезающие винты с дисковой головкой с крестообразным пазом. Пробное сверление с крестообразным углублением и нарезкой резьбы является стандартным: GB / T 15856. 1-2002 имеет следующие характеристики: (также известное как хвостовик сверла с круглой головкой).
2. Саморез с потайной головкой и крестообразным пазом. Исполнительный стандарт: GB/T 15856.2-2002: (также известный как горизонтальное сверление головки, сверление салатной головки).
3. Стандарт реализации — GB/T 15856.4-2002. (Также известное как сверление фланца с шестигранной головкой, это наиболее часто используемая и самая большая спецификация сверления резьбы.)
4. Сверлильный винт с шестигранной головкой. Самосверлящий винт с шестигранной головкой и плоской головкой

Категории самонарезающих винтов по бетону в зависимости от материала

1. Буровой и хвостовой винт из углеродистой стали, 1022A, стандартная термообработанная сталь может использоваться в качестве материала для сверления и хвостового винта, после термообработки твердость поверхности HV560-750, сердцевина твердость HV240-450. Стандартная обработка поверхности легко ржавеет, высокая твердость, низкая стоимость.

2. Сверлильный винт из нержавеющей стали, 410, термообрабатываемый, стойкость к ржавчине лучше, чем у углеродистой стали, хуже, чем у 304.

3. Сверлильный винт из нержавеющей стали. , высокая стоимость и сверление только алюминиевой доски, дерева и резиновой доски. w, 410, термообрабатываемый, стойкость к ржавчине лучше, чем у углеродистой стали, хуже, чем у 304.

резьба и головка с комбинированным производственным процессом из нержавеющей стали 304.

Применение самонарезающих шурупов по бетону

Назначение: Обычно используются для крепления и соединения пластиковой стали, алюминиевых профилей, изделий из дерева, тонкостенных стальных труб, стальных листов и пластин из цветных металлов.

Хотите получить дополнительную информацию?

Компания Prince Fastener создана для создания качественных винтов по конкурентоспособной цене и предлагает техническую поддержку и эксклюзивные услуги для вашего бизнеса.

получить бесплатное предложение

застежка отделки

винтовые приводы и стили резьбы

крепежные винты

Процесс производства крепежных деталей Prince

Основные понятия производства винтов Prince Fastener

1、Винты Prince Fastener Manufacturing можно разделить на: холодную высадку, горячую обработку (точение, фрезерование и т. д.)
2、Холодная высадка использование пластичного металла с помощью холодного механического давления или волочения позволяет достичь твердой деформации металла.
3. Горячая осадка — это материал, который после нагревания и обработки давлением придает материалу форму, соответствующую требованиям к конструкции
.
4. Обработка крепежных деталей Prince представляет собой небольшую партию специальных или специальных болтов с шестью углами головки, которые превращаются после фрезерования.
5、 Резьба болта: механическая и ручная резьба, аналогичная штампу.
6、 Фрезерование хвоста: обычно завершается к концу станка для резки Prince Fastener.
7. Разница между холодной и горячей осадкой: поверхность болтов холодной высадки более красивая, дюжина красных оксидных слоев поверхности болта выглядит не очень хорошо; высокая производительность холодной высадки – это эффективность; общие болты Prince Fastener M24 должны играть красным цветом;

Анализ причин явления и причин процесса формования

1、Эксцентрик: два красных и неправильная установка и регулировка машины.
2、Minow: неправильная установка и неправильная регулировочная машина Prince Fastener at.
3. Головка не круглая: выбор штампа или штамповки недостаточен.
4、Играйте в режиме трещины: трещина или смерть под углом R, чтобы модель пострадала от двух столкновений.
5、Двойная голова: плохой удар.
6、Вспышка: неисправность, зазор в основном между пуансоном и отверстием матрицы слишком велик или слишком мал для красных полос.
7 、 Угол трещины: лопнула игла пуансона или два пуансона и пуансон не тяжелый.
8. Растрескивание головки: материал или матрица с ошибкой (например, головка шайбы с шестигранной головкой) и смазочное масло.

Анализ неблагоприятных явлений и причин общего проката

1、Обработка трещины: зубчатая пластина и регулировка старого станка Prince Fastener.
2. Тупой хвост: машина неправильно отрегулирована, зубчатая пластина слишком старая.
3. Искривленный хвост: контрольный винт на сидении слишком затянут.
4、Хвост: изнашиваемая пластина зуба и неправильная регулировочная машина.
