Обзор вариантов монтажа электромагнитных замков

Каталог

Дата публикации: 16.01.2020

Артикул: dd-art10150

Ниже описанный материал будет полезен тем, кто решит установить замок самостоятельно, без привлечения специалистов. В части установки самого магнитного замка – задача вполне выполнимая. Для это Вам понадобится комплект электроинструмента и небольшой запас времени. В обзоре мы рассмотрим варианты установок наиболее распространённых устройств этого вида, а именно:

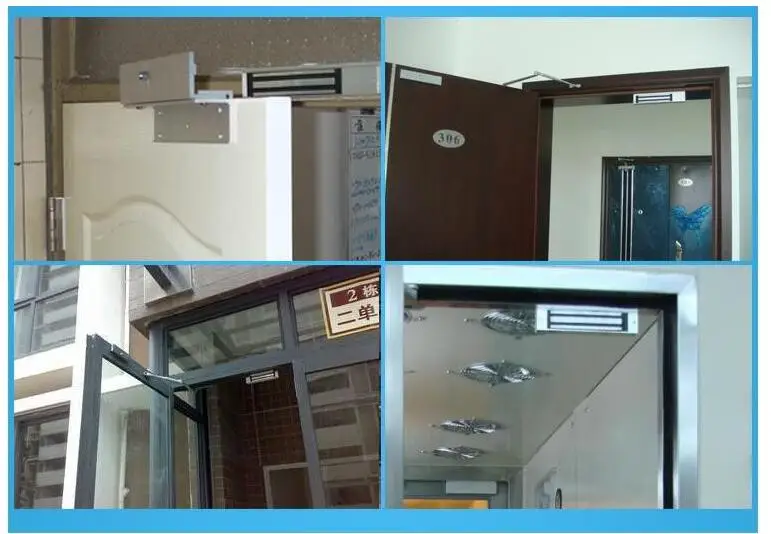

Накладные электромагнитные замки на «уголке»

Сдвиговые электромагнитные замки

Накладные магнитные замки на Z-образных планках

Электромагнитные замки на стеклянные двери

Накладные электромагнитные замки

Схема установки корпуса накладного замка (на примере ML-194K-1)

Схема установки ответной части (на примере ML-194K-1)

1. Работа начинается с выбора места установки — вертикальная или горизонтальная часть дверной коробки, желательно выбрать место, удаленное от дверных петель
2. Далее нужно приложить основную часть механизма и определить место ответной пластины. Затем на нужном уровне надо приклеить трафарет ответной пластины и разметить два отверстия под штифты, которые не дадут пластине повернуться вокруг крепежного болта, находящегося в центре
3. После разметки нужно просверлить отверстия тем диаметром, который указан в трафарете. Теперь прикручивайте пластину, только не забудьте про шайбы
4. Далее нужно приложить основную часть замка к «якорю», чтобы отметить место установки уголка или монтажной пластины
5. Затем при помощи ключа-шестигранника, который идет в комплекте, нужно снять монтажную пластину и установить ее на отмеченное место
6. Теперь нужно завести провода в монтажный отсек, а при его отсутствии соединить их любым известным вам способом
7. Далее нужно подключить замок и проверить, как он работает. При этом можно немного отпустить крепежный винт, чтобы увеличить свободу ответной пластины. Сопрягаемые поверхности платины и основания должны быть установлены параллельно и без перекосов
8. Чтобы подключить электромагнитный замок, нужно придерживаться схемы. Управление устройством осуществляется в основном с помощью реле. «Плюсовой» провод нужно подключить к «+» клеммы блока питания (такой провод чаще красного цвета), а отрицательный (черный или белый) подключать надо через реле. Соединение лучше проводить с помощью многожильного кабеля с сечением min — 0,5 мм. Когда на реле подано питание, оно постоянно замкнуто, соответственно замок работает. В других типах устройств есть контроллеры ключей, поэтому подключить проще — из контроллера выходят положительная и отрицательная клеммы, к которым и нужно подключить провода. Подключить питание к контроллеру и электромагнитному замку можно без соблюдения полярности. При этом напряжение не должно превышать 15V при постоянном токе и 12V при переменном. Все работы по подключению нужно проводить при выключенном питании
9. Примеры работ – пример №1, пример №2

Сдвиговые электромагнитные замки

Вариант вертикальной установки электромагнитного замка

Вариант горизонтальной установки электромагнитного замка

1. Перед установкой врезного устройства следует разобраться – подходит ли профиль дверной коробки, не нарушатся ли его свойства. Так же нужно заранее спланировать подвод проводов питания замка
2. Работа начинается с выбора места установки — вертикальная или горизонтальная часть дверной коробки, желательно выбрать место, удаленное от дверных петель
3. Далее нужно приложить основную часть механизма и определить место ответной части
4. После разметки можно вырезать посадочные под обе части с последующее предустановкой
5. Теперь нужно завести провода в монтажный отсек, а при его отсутствии соединить их любым известным вам способом
6. Далее нужно подключить замок и проверить, как он работает, делать это можно без подключения к внешним устройствам управления. Нужно проследить ща тем, что бы у двери не появился люфт и она плотно притворялась – иначе это приведет к быстрому выходу из строя замка
7. Схема и рекомендации по подключению схожа с накладными устройствами

Электромагнитные замки с Z-образным креплением

Схема установки накладного электромагнитного замка на Z-образный кронштейн

1. Данное крепление применяется на дверях, открывающихся внутрь помещения
2. Рекомендации по установке и подключению обычных накладных устройств актуальны и здесь, за исключением, что ответная часть будет установлены на креплении

Монтаж электромагнитных замков на стеклянные двери

Вариант установки на распашные стеклянные двери (на примере устройств SOCA)

Вариант на стеклянные двери, открывающиеся в одну сторону (на примере устройств SOCA)

1. Ознакомьтесь внимательно с характеристиками устройств, а также наличие необходимых адаптеров на стекло. Часто для установки на двери из стекла необходимо наличие технического зазора min в 5мм. На маятниковые двери обязательно нужно рассматривать варианты устройств с датчиком положения двери.
2. Установки рекомендуем начать с ответной части, которая вешается на U-образную планку с последующей предустановкой
3. После можно устанавливать крепление под сам электромагнитный замок
4. Схема и рекомендации по подключению схожа с накладными устройствами
5. Примеры работ – пример 1, пример 2
6. Типовые решения с электромагнитными замками на стеклянные двери

Как провести установку магнитного замка

Полезным устройством, которое ограничит доступ для посторонних лиц к частным объектам: домам, подъездам, офисам, окажется электромагнитный замок. В основе этого устройства мощный электромагнит, удерживающий полотно входной двери в закрытом положении при подаче тока в его обмотку. Управлять замком можно вблизи, на расстоянии или автоматизировано.

Конструкция и использование

Электромагнитный замок представляет магнитный якорь и короб с электромагнитом, усилием притяжения создающий фиксацию. Действие устройства основано на передаче электричества магниту. Чтобы открыть замок, достаточно разъединить цепь или отключить питание.

Замок устанавливают на межкомнатных и входных дверях, воротах. Замок монтируется на полотно двери или ее короб.

Устройство имеет преимущества перед обычными замками:

• малые габариты;
• высокую надежность;
• устойчивость к агрессивному влиянию факторов внешней среды;
• отсутствие механического трения при использовании;
• устойчивость к вскрытию;
• открывается автоматически при выключении питания.

Виды электромагнитных замков

Электромагнитные замки разделяют по двум параметрам:

• способу запирания;
• способу управления.

По способу запирания устройства делятся на:

• удерживающие;
• сдвижные.

В удерживающих устройствах, якорь электрического магнита работает на отрыв. Такие замки имеют накладное исполнение. Врезное исполнение практически не используют, потому что оно обеспечивает незначительное сцепление.

В сдвижных устройствах, якорь электрического магнита работает на сдвиг. Замок имеет врезное исполнение. При установке необходимо наиболее правильно разместить его элементы по приложенной схеме.

По способу управления разделяют:

• устройства с датчиком Холла и вторым электрическим питанием;
• устройства с контактом Геркона, без постоянного электрического питания.

Технические характеристики

Электромагнитный замок имеет основные характеристики, которые используют при выборе устройства.

Сила сцепления

Основной характеристикой магнитного замка является сила сцепления. Данное значение находится в интервале 150-1200 кг на отрыв. Во внутренних дверях применяются замки с нагрузкой 150 кг. В тяжелых дверях используется нагрузка 1200 кг. Производители выпускают модели замков с шагом нагрузки 50 или 100 кг.

Намагниченность остаточная

В некоторых случаях дверь тяжело открыть даже при выключенном магнитном замке. Причина этому в большом остатке намагниченности, из-за нарушения производственного процесса или несоответствия магнитных характеристик материала. Допустимый показатель намагниченности не более 2 кг.

Подготовка к установке

Для монтажа электромагнитного замка необходимы:

• уровень и рулетка;
• плоскогубцы и кусачки;
• крепежи;
• сверла;
• молоток;
• маркер;
• дрель или шуруповерт.

Возможно, дополнительно потребуются уголки специального типа, которых нет в наборе с замком.

Если установку планируют в межкомнатную часть, то проводка кладется до крепления наличников. Для входной группы – перед отделкой перегородок.

Как установить магнитный замок на дверь

Установка магнитного замка на дверь производится в следующем порядке:

• отмечают маркером площадку для монтажа;
• наклеивают клише пластины на дверь, в месте установки ответной половины замка;
• для крепления ответной части, с наружной стороны двери выполняют большое отверстие, а с внутренней стороны двери выполняют два малых отверстия;
• ответную планку устанавливают вкрученным винтом снаружи двери. С внутренней стороны ложится прокладка из резины и на нее крепят ответную планку, оставляя ей возможность амортизировать для лучшего контакта с магнитом;
• в комплект к замкам для парадных дверей входит крепежная планка. Она устанавливается в верхней части дверного короба;
• замок накладывают на крепежную планку и закручивают шурупами в нижней части;
• для подключения замка к электрической сети, провода доводят до места коробки с магнитом. Анод подключают к проводу красного цвета, катод к проводу черного цвета.

После установки замка проверяют положение пластины, для исправной фиксации с магнитом: сцепление резко уменьшается при увеличении расстояния между рабочими частями устройства. Если на пластину попала влага, то продукты окисления также снижают сцепление.

Для установки устройства используют особые элементы крепления, но при постоянных нагрузках они могут ослабнуть. Необходимо осуществлять проверку состояния этих элементов.

Использование электрических проводников требует соблюдать осторожность при монтаже устройства. Зазоры между рабочими частями способны наводить электричество на дверное полотно, уменьшая длительность эксплуатации устройства и нарушая безопасность.

Устройство использует электричество, требуя изоляции при эксплуатации вне помещений.

Установка на ворота

Если накладной или врезной замок устанавливается на ворота ограждения, например садового участка, то панель вызова устанавливается с наружной части. Электропитание осуществляют через контакты, размещенные на панели вызова.

Панель вызова и электромагнитный замок использует совместный кабель для электропитания и передачи речевого и видеопотока информации.

Видеопанель и адаптер питания замка устанавливается в помещении, их электропитание осуществляется от домашней сети. Кабель соединяющий адаптер питания и замок имеет сечение 0,5 мм2, или 1,5 мм2 если расстояние между ними больше 20 м.

Как установить магнитный замок на входной двери

Чтобы установить магнитный замок на входную дверь, необходимо выбирать модели повышенной мощности с удерживающей силой выше 400 кг.

Автоматизированные электромагнитные замки

Для централизованного контроля доступа к офисным зданиям, жилым многоэтажным домам, производственным сооружениям, вместе с электромагнитными замками и электронными управляющими устройствами используют: считыватели ключей, светодиоды, датчики положения дверей, зуммеры.

Электромагнитные замки с контроллерами можно подключить к компьютеру для управления списком ключей. В основном контроллер имеет отдельное исполнение и необходимо наличие главного ключа для программирования карты на доступ. В комплекте с замком поставляется альтернативное решение, дающее возможность кодировки не имея ключа.

Заключение

Выполняя эти указания, можно легко выбрать и установить электромагнитный замок самостоятельно. Но в некоторых случаях без помощи профессионалов не обойтись. Проще всего об этом узнавать в интернете. Например, на данной странице у вас есть возможность ознакомитьсяс информацией о том, что такое установка магнитного замка http://2911911. com/ustanovka-magnitnyh-zamkov.html либо на другом ресурсе по вашему желанию.

Как установить и открыть магнитный дверной замок

Если вы хотите защитить свою дверь чем-то более современным, чем традиционный засов или механизм замка и ключа, вы можете изучить различные варианты магнитных и электрических замков. Они бывают разных форм и размеров, каждый из которых предназначен для разных вариантов использования и конфигурации дверей. На самом деле у Kisi есть руководство, которое предлагает обзор различных типов замков, которые могут подойти именно вам. В этой статье мы углубимся в технологию магнитных замков, предложим несколько советов по установке и рекомендации по повседневному использованию.

Как работает магнитный замок

В этом разделе мы рассмотрим технологию магнитного замка и рассмотрим процедуры его установки.

«Движущиеся части» магнитного замка

Магнитные замки или магнетические замки состоят из двух основных частей, монтажного механизма и нескольких проводов. Две части устанавливаются на раму и дверь так, чтобы их магнитные стороны были обращены друг к другу. Монтажная пластина может быть установлена ​​в случае, если ваша дверная рама или дверь не допускают прямого монтажа. Затем провода подключаются к замку, чтобы обеспечить электричество для питания магнита, и проходят либо вдоль стен, либо через стены к специальному источнику питания.

Предохранительный механизм

Маглоки работают на отказоустойчивом механизме. Это означает, что когда на замок подается питание, магнит активируется, и две половинки (одна прикручена к стене, а другая к двери) склеиваются, удерживая дверь запертой. Когда замок срабатывает, питание отключается и дверь открывается.

Отказоустойчивые замки идеально подходят для аварийных маршрутов, поскольку в случае чрезвычайной ситуации более вероятно, что электричество будет отключено. В этих случаях вы хотите иметь возможность открыть дверь. Вот почему многие предприятия предпочитают устанавливать магнитные замки на входные двери.

Как его установить

При установке магнитного замка вам нужно будет просверлить отверстия в стене и двери, чтобы вкрутить сам замок, и провести провода через стену, чтобы подключить его к постоянному источнику питания.

Что касается фактических инструкций по установке, у Kisi есть полезное видео о классической установке маглока. Как правило, мы рекомендуем замок Schlage серии 400 как универсальный замок, и на этой странице вы можете найти подробные схемы установки для всех конфигураций. В общем, все они следуют одному и тому же формату: вы просверливаете отверстия, устанавливаете кронштейны для фиксации замков, прокладываете провода, включаете питание, а затем проверяете.

Как это проверить

Проверка замка — очень важная часть любого процесса установки. Независимо от того, достаточно ли вы смелы, чтобы сделать это самостоятельно, или у вас есть установщик, который установил его для вас, вы не можете считать замок установленным до тех пор, пока не протестируете его и не убедитесь, что он нормально разблокируется.

Сделать это относительно просто. Вам нужно будет подключить питание, после чего вы фактически протестируете возможности разблокировки замка с любой имеющейся у вас системой доступа. Когда на замок подается питание, он должен плотно удерживать дверь закрытой, а при отключении питания замок должен открываться.

На что обращать внимание

Есть несколько факторов, на которые следует обращать внимание при установке такого типа, помимо правильного функционирования. Во-первых, это соответствие требованиям пожарной безопасности: в разных городах и типах зданий действуют разные правила пожарной безопасности, и вам может потребоваться установить своего рода датчик движения, контактный датчик или кнопку запроса на выход. Для получения дополнительной информации о правилах пожарной безопасности и пожарной безопасности ознакомьтесь со статьей на этом сайте.

По аналогии с аварийными ситуациями, вам может понадобиться ключ ручного управления в вашей двери. Несмотря на то, что это отказоустойчивый замок, что означает, что вы можете выйти, даже если отключится электричество, внутри замка может быть какая-то неисправность, которая не позволяет открыть его в критический момент. В этом случае запасной ключ будет полезен. Вам следует проконсультироваться по этому поводу со своим установщиком или интегратором.

Как открыть магнитный замок с помощью системы контроля доступа?

В этом разделе мы дадим базовый обзор того, как эти магнитные замки работают с современным контролем доступа на основе IP.

Электропроводка

Точно так же, как магнитные замки должны питаться от электричества, они также должны быть подключены к контроллеру доступа, чтобы знать, когда его попросят открыть. Как упоминалось в связи с отказоустойчивостью этих замков, когда они срабатывают, они отключают свою мощность для разблокировки. Таким образом, когда считыватели контроля доступа посылают импульс на замок, питание будет временно отключено (продолжительность времени может быть запрограммирована), и дверь откроется.

Вот примерная схема подключения считывателей и контроллеров Kisi к магнитному замку. Имеется отдельный блок питания для замка и отдельный блок питания для контроллера. Контроллер подключен как к замку, так и к источнику питания замка, поэтому он может отключить питание, когда решит, что дверь должна быть отперта.

Разблокировка

Как и в случае с проводкой и большинством других вещей, связанных с этими замками, разблокировка будет зависеть от выбранного вами метода доступа. Если проводка настроена правильно и вы используете современную систему контроля доступа на основе IP, такую ​​​​как Kisi, то разблокировать вашу дверь будет так же просто, как приложить телефон (или ключ-карту) к считывателю рядом с вашей дверью.

В этот момент считыватель отправит сигнал Bluetooth или Wi-Fi на контроллер — мозг операции. Он будет аутентифицировать сигнал, что означает, что он решит, имеет ли пользователь доступ в это время. Если это так, контроллер отправит импульс по проводке на блок питания замка и отключит питание на короткое время, чтобы отпереть дверь.

Заключительные мысли

Магнитные замки — это надежный и универсальный замок, который можно использовать в любом офисе в качестве основного средства входа и выхода. Благодаря отказоустойчивому механизму они идеально подходят для аварийных ситуаций, когда отключается электричество, и их можно интегрировать с современным контролем доступа для беспрепятственной разблокировки.

Электромагнитные дверные замки: как установить и разблокировать

Однодверный электромагнитный дверной замок с сигнальным выходом ES180GF

Если вы читаете этот пост, это, вероятно, означает, что вы ищете безопасный способ защитить свой бизнес или частное помещение , но, в частности, вы ищете что-то более надежное и современное, чем традиционный замок, ключ или засов.

Сегодня на рынке представлен широкий выбор электромагнитных дверных замков и вариантов электрических замков, и они являются ключом к надлежащей защите вашего помещения. Эти типы замочных решений бывают разных размеров и форм, причем каждый замок предназначен для конкретного случая использования и конфигурации двери. Возможно, вам будет интересно ознакомиться с руководством Elock, чтобы получить обзор доступных замков.

В этой статье мы подробно рассмотрим технологию электромагнитных замков, предложим рекомендации по повседневному использованию этой современной технологии и дадим несколько советов по установке.

Как работают магнитные замки

Давайте подробнее рассмотрим технологию, лежащую в основе электромагнитных замков, и изучим процедуры установки.

Две основные части, из которых состоит электромагнитный замок

Электромагнитные замки, также называемые ЭМ-замками, состоят из двух основных частей, нескольких проводов и монтажного механизма. Две части крепятся к раме и двери магнитными сторонами друг к другу. Если ваша дверь или дверная коробка не позволяют осуществлять прямой монтаж, вам следует установить монтажную пластину. Провода соединяются с замком, подавая электричество для питания магнита. Они проходят либо сквозь стены, либо вдоль них к выделенному источнику питания.

Электромагнитные замки имеют отказоустойчивый механизм

Электромагнитные замки работают на отказоустойчивом механизме, что означает, что когда на замок подается питание, магнит срабатывает, и две половинки склеиваются — помните, что одна половина крепится к стене, а другая половина крепится к двери. Таким образом, дверь остается запертой. Срабатывание замка означает отключение питания и отпирание двери.

Этот тип отказоустойчивого замка является идеальным решением для аварийных маршрутов, просто потому, что очень вероятно, что электричество отключится в экстренной ситуации, а именно в тот момент, когда вам нужно иметь возможность открыть дверь. По этой причине большинство предприятий в настоящее время предпочитают устанавливать электромагнитные замки на свои входные двери.

Как установить электромагнитный замок

Чтобы вкрутить сам замок, при установке электромагнитного замка необходимо просверлить отверстия как в стене, так и в двери. Чтобы подключить замок к постоянному источнику питания, вам также потребуется провести провода через или вдоль стены. Мы считаем, что замок Elock Security EM является очень хорошим выбором, и нетрудно найти подробные схемы установки для различных конфигураций.

В основном, все эти типы замков имеют один и тот же формат — вы просверливаете отверстия, устанавливаете кронштейны для размещения замков, затем протягиваете провода. Затем вы включаете его и тестируете.

Проверка электромагнитного замка

Важной частью любого процесса установки является проверка, поэтому это следующий шаг. Независимо от того, выполнили ли вы установку самостоятельно или наняли установщика, установка вашего замка не будет завершена, пока вы не протестируете его и не проверите правильность блокировки.

Тестирование довольно простое. Вам нужно подключить питание, а остальное в основном проверяет возможности вашего нового замка через систему доступа, которую вы будете использовать. Дверь должна оставаться плотно закрытой, когда замок получает питание, и она должна открываться, когда питание отключается.

Важные моменты установки

Вам нужна правильная работа, но при таком типе установки следует учитывать и другие факторы.

Первый фактор — пожаробезопасность. Некоторые типы зданий в определенных городах имеют разные коды пожарной безопасности, и может потребоваться установка контактного датчика или датчика движения или кнопки запроса на выход. Кроме того, при рассмотрении экстренных ситуаций вы можете решить установить в своей двери ключ с ручным управлением.

Да, ваш замок является отказоустойчивым, что означает, что при отключении электричества вы все равно можете выйти из здания, но вполне может быть неисправность внутри замка, не позволяющая двери открыться в критический момент. Вот почему мы предлагаем иметь запасной ключ на всякий случай. Поговорите об этом со своим интегратором или установщиком и спросите их предложения.

Дополнительная информация об электромагнитных замках и контроле доступа

Основной вопрос, который нам задают: как открывается электромагнитный дверной замок при использовании системы контроля доступа?

Теперь давайте подробнее рассмотрим, как работают эти электромагнитные замки в сочетании с контролем доступа.

Об электропроводке

Как вы теперь знаете, для питания электромагнитного замка требуется электричество. Замок также должен знать, когда открываться, поэтому ему нужна проводка к контроллеру доступа. Отказоустойчивость этих замков означает, что они разблокируются путем отключения питания при срабатывании. Питание временно отключается, когда считыватели контроля доступа посылают импульсы на замок, и дверь открывается. Обратите внимание, что вы можете запрограммировать продолжительность отключения питания.

Выше приведен пример подключения контроллеров доступа Elock Security к электромагнитному замку. Вы можете видеть, что у замка есть выделенный источник питания, а у контроллера есть отдельный источник питания. Как замок, так и источник питания замка подключаются к контроллеру, что позволяет отключить питание, когда дверь должна открыться.

Отпирание электромагнитных замков

Отпирание полностью зависит от выбранного метода доступа, который аналогичен проводке и другим аспектам замка этого типа. При правильном подключении и использовании другой современной системы контроля доступа открыть дверь будет так же просто, как прикоснуться ключ-картой или телефоном к считывателю возле двери.

Затем считыватель отправит сигнал Wi-Fi или Bluetooth в мозг операции — контроллер. Контроллер аутентифицирует сигнал, определяя, есть ли у пользователя доступ в этот конкретный момент времени. Если да, то контроллер посылает импульс по проводке на блок питания замка.
